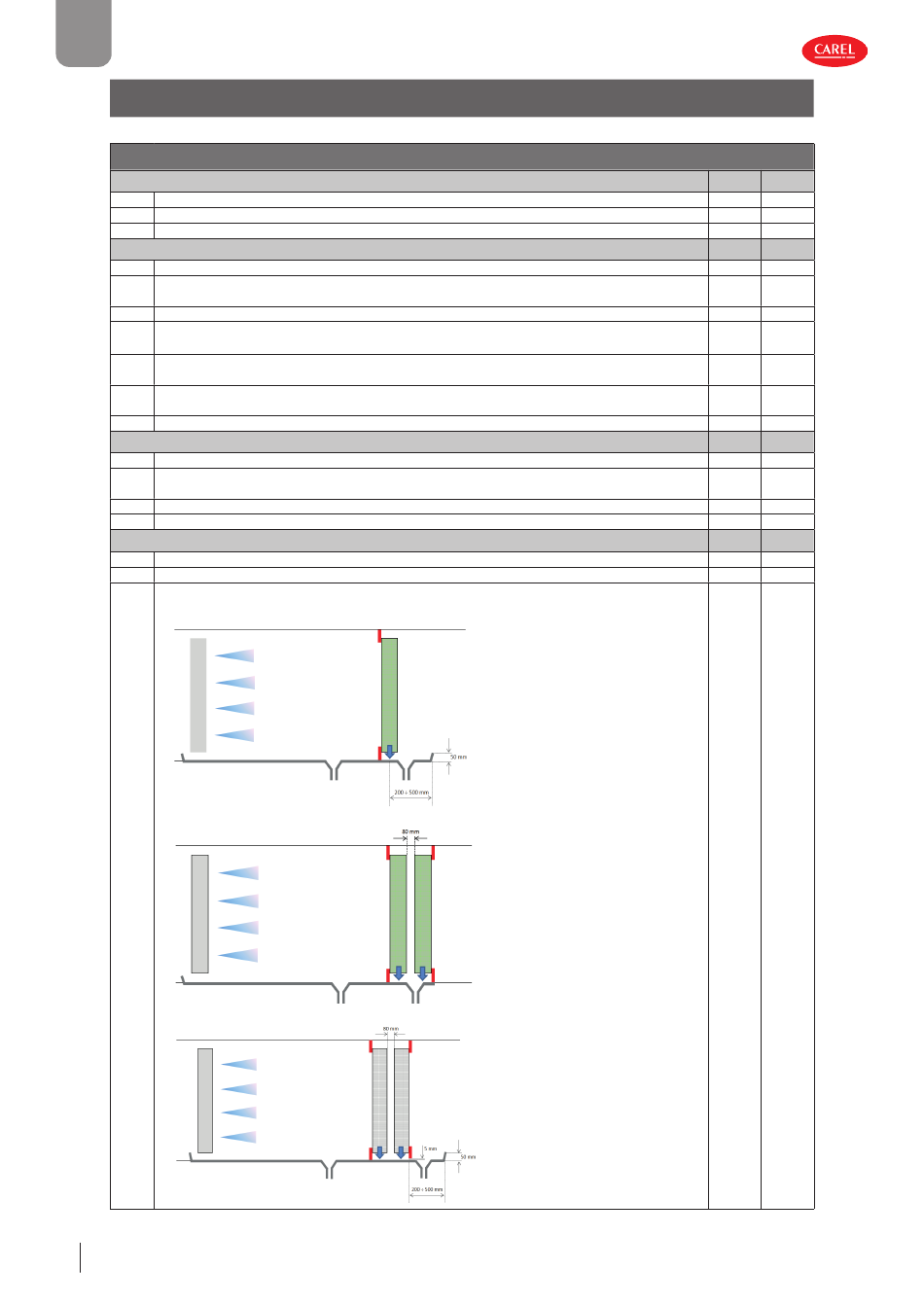

Checkliste für die fi nale Installation
1. Installationsort
1.a Temperaturbereich 1 – 40 °C (34 – 104 °F).
1.b Geschützt vor Regen und Feuchtigkeit.
1.c Geschützt vor direkter Sonneneinstrahlung.
2. Wasserleitung
2.a Alle hydraulischen Anschlüsse sind korrekt montiert.
Die Materialien sind für die Verwendung mit durch Umkehrosmose aufbereitetem Wasser geeignet (Edelstahl/
2.b
Kunststoff ).
2.c Verrohrung der Speiseleitung in die Pumpenstation ist für einen Betriebsdruckbereich von 2 - 5 bar geeignet.
Verrohrung der Speiseleitung aus der Pumpenstation zum Zerstäubungssystem ist für Drücke bis zu 100 bar
2.d
geeignet.
Speiseleitung aus der Pumpenstation zum Zerstäubungssystem hat eine Länge innerhalb der vom Hersteller
2.e
angegebenen Grenzwerte (Abs. 5.2).
Abschlämmventile NOL sind an den tiefsten Punkten installiert, um den Abfl uss des Wassers aus dem Kreislauf
2.f
zu erleichtern (Abb. 5.c).
2.g Abschlämmleitung und Auff angwanne sind gemäß den Anweisungen des Herstellers installiert (Abs. 4.2).
3. Elektrische Anschlüsse
3.a Verdrahtung der Elektroventile ist gemäß den Anweisungen des Herstellers ausgeführt (Abs. 6.2).
Kabelquerschnitte passend zur maximalen Entfernung zwischen der Pumpenstation oder dem Zonenregler
3.b
und dem Rack (Abs. 6.3).
3.c Verdrahtung der Freigabe- und Steuersignale ist gemäß den Anweisungen des Herstellers ausgeführt (Abs. 6.4).
3d Ethernet-Anschluss ist gemäß den Anweisungen des Herstellers ausgeführt.
4. Tropfenabscheider
4.a Doppeltropfenabscheider mit einem Abstand von 80 mm (3.15").
4.b Größe der Auff angwanne unter dem Abscheider von 200 bis 500 mm (7.87" bis 19.70").
4.c Tropfenabscheider ist nach den Anweisungen des Herstellers in der Kurzanleitung +0500066IE je nach Typ
installiert:
- Einzelschicht
- Doppelschicht
- Doppelschicht
26

8. CHECKLISTE

Ja Nein
Ja Nein
Ja Nein
Ja Nein
