Normalerweise off ene Elektroventile EV NO
Diese Elektroventile werden sowohl im horizontalen Verteilerrohr als
auch in den vertikalen Verteilerrohren montiert.
Im horizontalen Verteilerrohr werden sie in vertikaler Position montiert,
wobei der Eingang des Elektroventils an das Verbindungsstück G1/8"
Außengewinde angeschlossen wird. Die Ausgänge müssen an einen
Ablauf angeschlossen oder können zusammen oder einzeln verwendet
werden; der nicht verwendete Ausgang muss verschlossen werden.
In den vertikalen Verteilerrohren werden sie in horizontaler Position
montiert, wobei der Eingang des Elektroventils an das Verbindungsstück
G1/8" Außengewinde angeschlossen wird. Die Ausgänge müssen an
einen Ablauf angeschlossen oder können zusammen oder einzeln
verwendet werden; der nicht verwendete Ausgang muss verschlossen
werden.
Für eine vereinfachte Anordnung der Ausgänge für den Wasserablauf
jedes Elektroventils werden Kniestücke G1/8" Außengewinde für Rilsan-
Leitungen 6x8 (im Lieferumfang enthalten) bereitgestellt.
Montage der EV NO
1.
Die Spule vom Elektroventil NO abnehmen:
•
Einen SW13-Schlüssel verwenden
2.
Das Elektroventil NO an den Anschluss G1/8" männlich des
horizontalen Verteilerrohrs anschließen:
•
Flüssigtefl on (nicht zuviel) verwenden;
•
nicht übermäßig festziehen.
3.
Das Elektroventil NO an den Anschluss G1/8" männlich der vertikalen
Verteilerrohre anschließen:
•
Flüssigtefl on (nicht zuviel) verwenden;
•
nicht übermäßig festziehen.
4. Den Ablauf an den Ausgang des Elektroventils NO anschließen:
•
Das Kniestück G1/8" männlich/weiblich anschließen;
•
Tefl on oder Dichtungsmasse für Niederdruckwasser verwenden.
"humiFog multizone - Verteilungssysteme" +0300067DE - rel. 1.0 - 15.01.2014
2

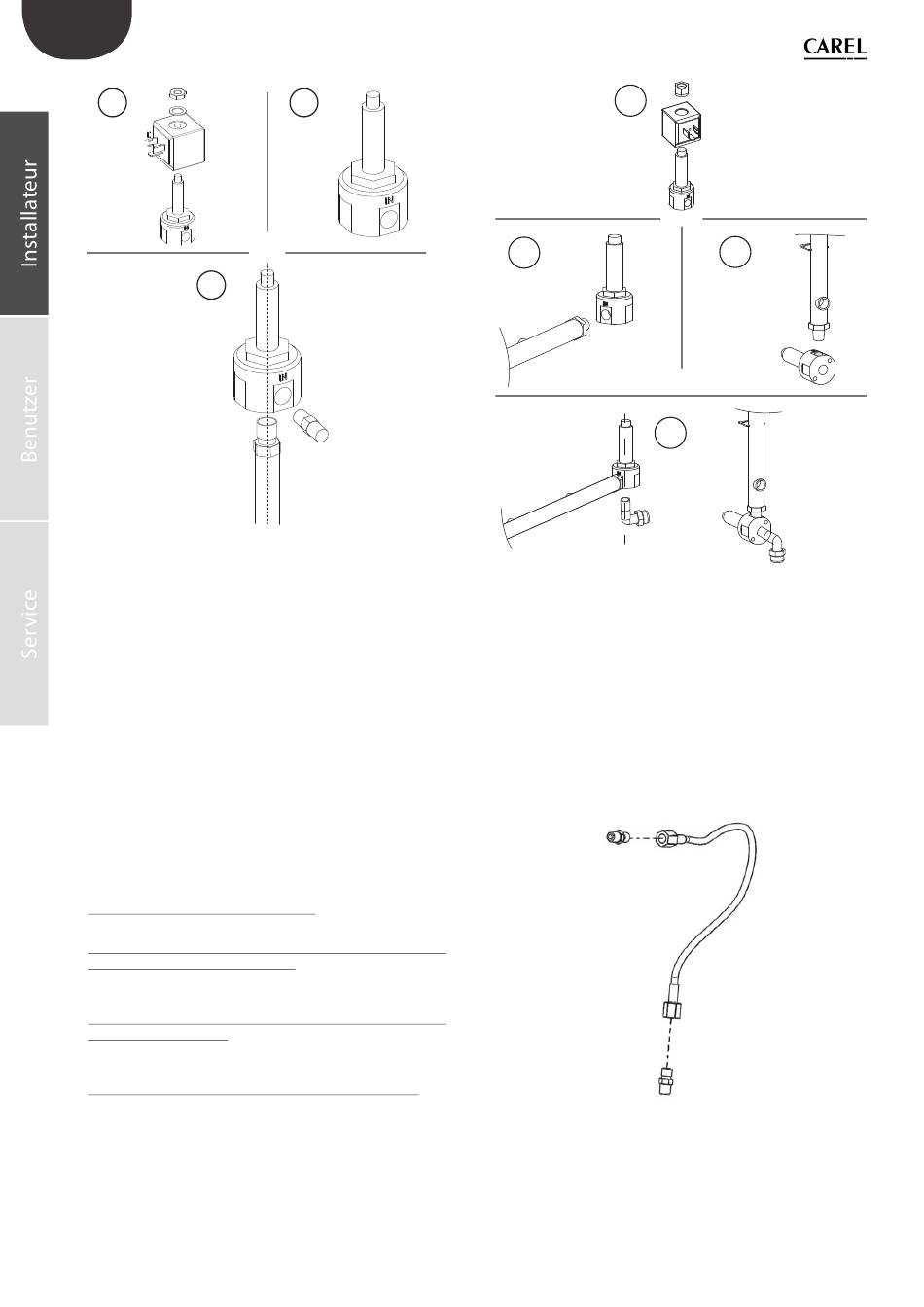

Fig. 3.f
1
2
Schläuche
Für die Verbindung zwischen den Elektroventilen NC/Winkelanschlüssen
und den vertikalen Verteilerrohren werden Schläuche 1/8" mit
kegelförmigen Adapternippeln G1/8"x M12.5x1 verwendet.
Die beiden Nippel werden unterschiedslos einer an den Ausgang des
Elektroventils NC/Winkelanschlusses und der andere an den Eingang des
vertikalen Verteilerrohrs angeschlossen.
Nach der Positionierung der Verteilerrohre auf dem Düsenstock wird
der restliche Teil des Schlauchs an die entsprechenden Adapternippel
angeschlossen.
14
3
4
Fig. 3.g
