4.1.3

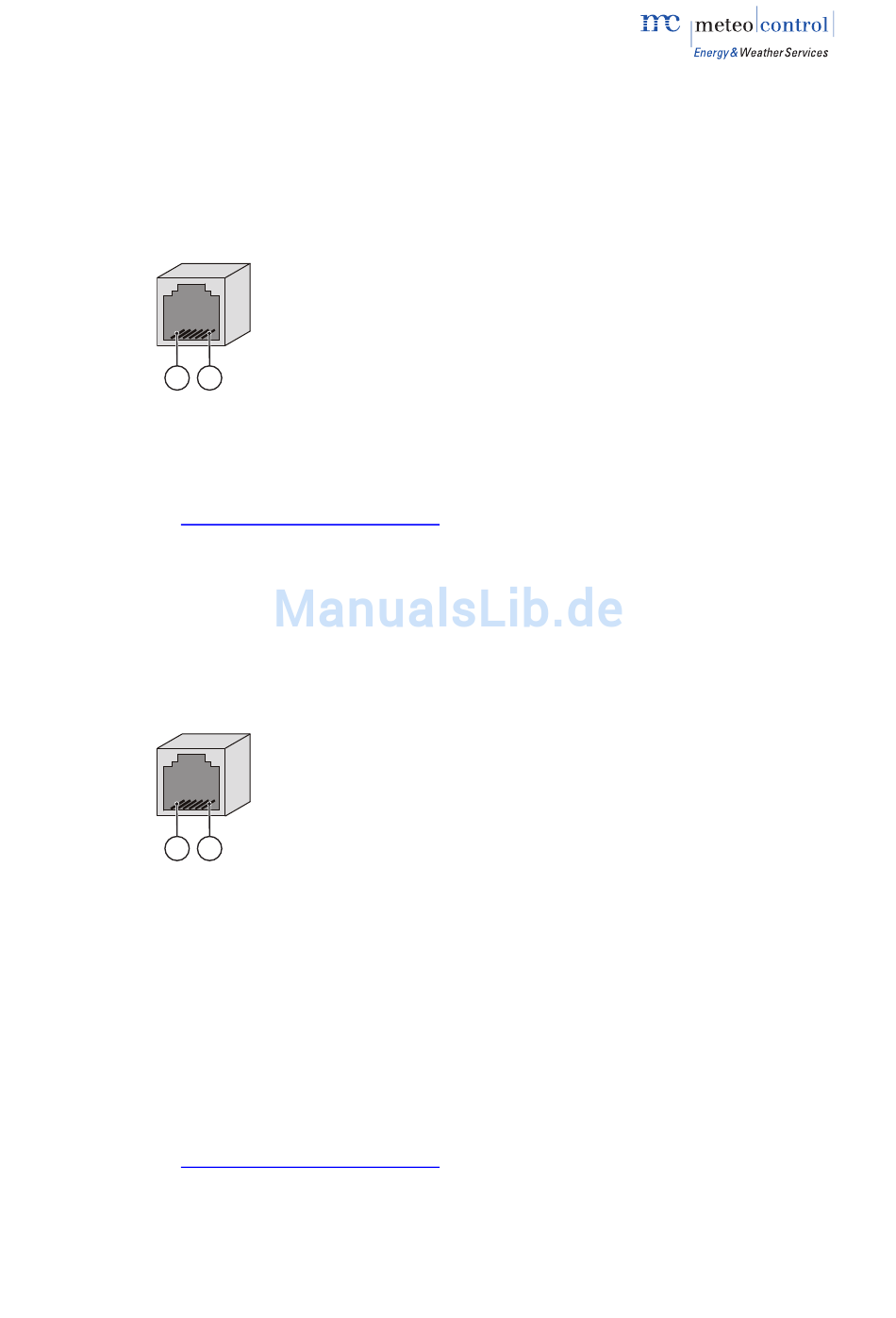

Serielle Schnittstellen (RS232, RS422, RS485)

RS232
Serielle Schnittstelle, nicht verwendet.
RS422
Für die Kommunikation mit bestimmten Wechselrichtern.
RS422
6 1
GND wird für einige Wechselrichtertypen benötigt.
Weitere Informationen zu Wechselrichtern finden Sie unter
→ Kapitel 5.7,
Hinweis: Der RS-Umschalter muss auf die Position RS422 eingestellt sein.
RS485
Für die Kommunikation mit externen Busteilnehmern wie Wechselrichtern und
Stromsensoren.
RS485
6 1
1)
Die 24 V DC Versorgungsspannung wird nur bei Verwendung von
Stromsensoren benötigt. Das integrierte Netzteil kann maximal drei Sensoren
versorgen.
2)
GND wird für Stromsensoren und einige Wechselrichtertypen benötigt. Nähere
Informationen finden Sie im separaten Anschlussplan.
Hinweis: Der RS-Umschalter muss auf die Position RS485 eingestellt sein.
Weitere Informationen zu Wechselrichtern finden Sie unter
→ Kapitel 5.7,
WEB'log Inst 02/2010_03 - de
Belegung RS422:
1 –
2 TX+
3 RX+
4 TX-
5 RX-
6 GND
Buskommunikation.
Belegung RS485:
1 24 V DC
2 RS485 A
3 –
4 RS485 B
5 –
6 GND
Buskommunikation.
Senden Plus
Empfangen Plus
Senden Minus
Empfangen Minus
Bezugspotential
Versorgungsspannung
Datenleitung Plus
Datenleitung Minus
2)
Bezugspotential
1)
