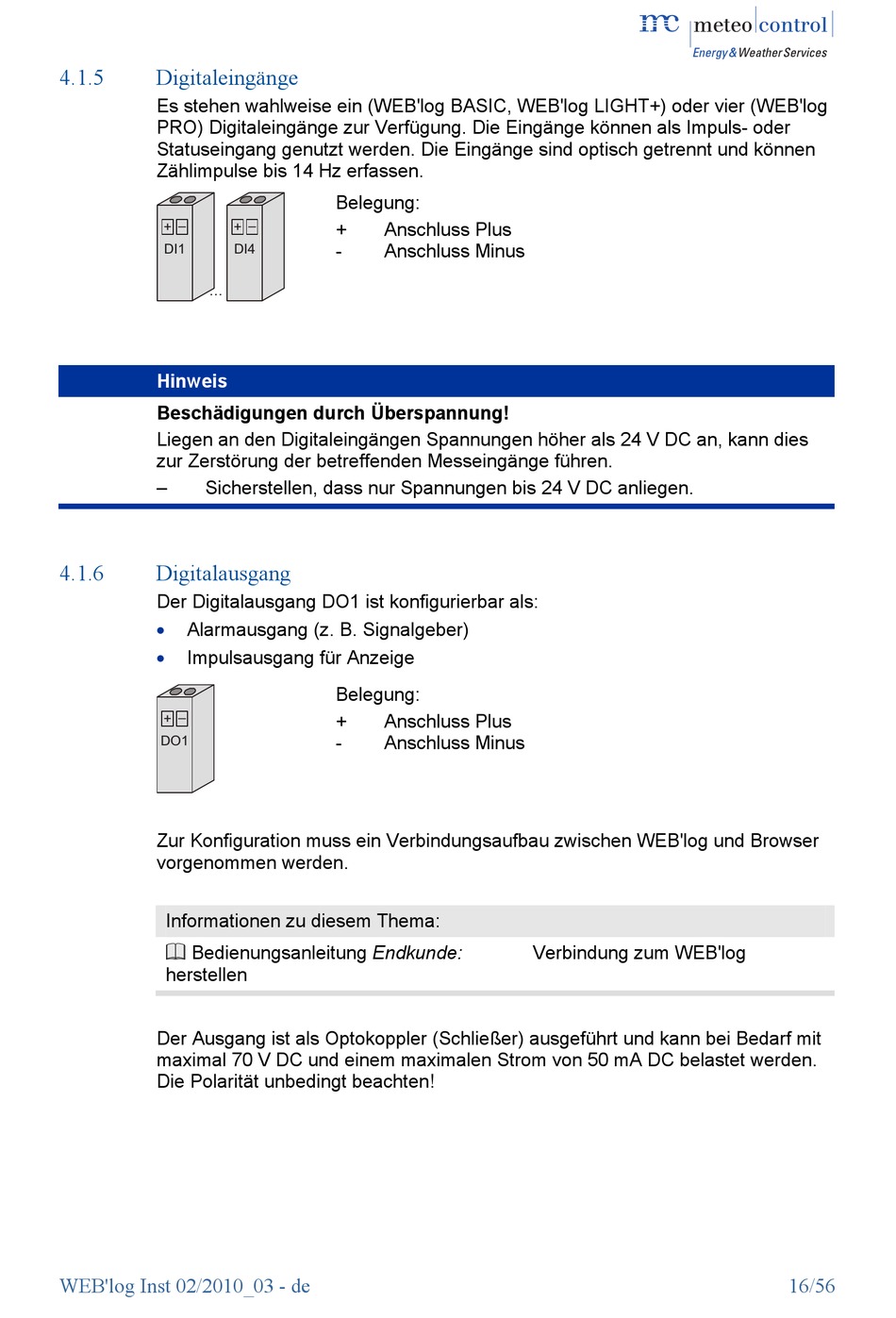

4.1.5 Digitaleingänge
Es stehen wahlweise ein (WEB'log BASIC, WEB'log LIGHT+) oder vier (WEB'log
PRO) Digitaleingänge zur Verfügung. Die Eingänge können als Impuls- oder
Statuseingang genutzt werden. Die Eingänge sind optisch getrennt und können
Zählimpulse bis 14 Hz erfassen.
+ –
DI1
...
Hinweis
Beschädigungen durch Überspannung!
Liegen an den Digitaleingängen Spannungen höher als 24 V DC an, kann dies
zur Zerstörung der betreffenden Messeingänge führen.
– Sicherstellen, dass nur Spannungen bis 24 V DC anliegen.
4.1.6

Digitalausgang

Der Digitalausgang DO1 ist konfigurierbar als:

Alarmausgang (z. B. Signalgeber)

Impulsausgang für Anzeige
+ –
DO1
Zur Konfiguration muss ein Verbindungsaufbau zwischen WEB'log und Browser
vorgenommen werden.
Informationen zu diesem Thema:
Bedienungsanleitung Endkunde:
herstellen
Der Ausgang ist als Optokoppler (Schließer) ausgeführt und kann bei Bedarf mit
maximal 70 V DC und einem maximalen Strom von 50 mA DC belastet werden.
Die Polarität unbedingt beachten!
WEB'log Inst 02/2010_03 - de
Belegung:
+ Anschluss Plus
+ –
- Anschluss Minus
DI4
Belegung:
+ Anschluss Plus
- Anschluss Minus
Verbindung zum WEB'log
16/56
