5.6.5
24 V Spannungseingang / 24 V Spannungsausgang
Die Spannungsversorgung erfolgt mit 24 V DC.
110 V
N L
230 V

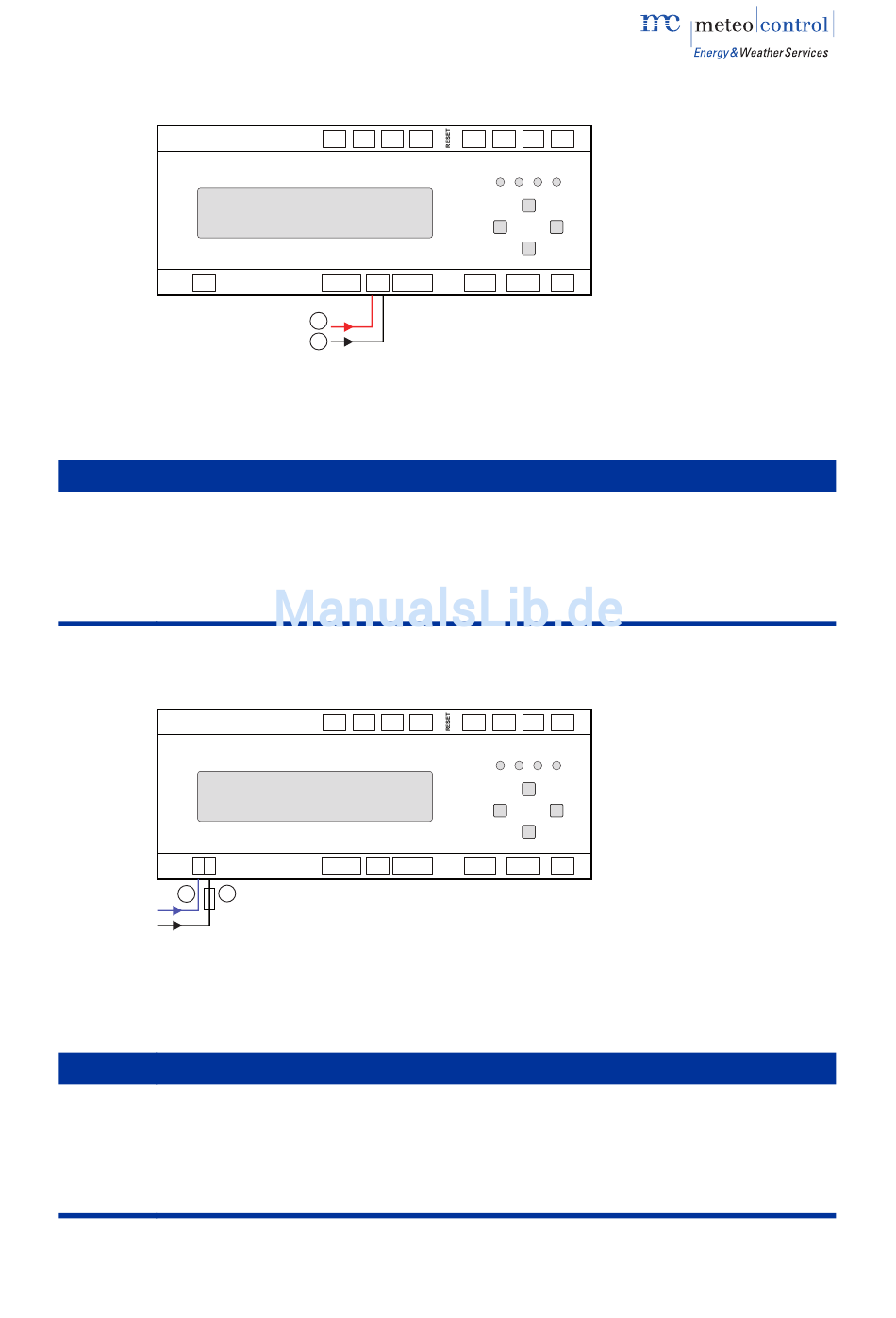

Abb. 22: 24 V Spannungseingang /-ausgang
(1)
24 V DC (Rot)
(2)
GND (Schwarz)
Hinweis
Beschädigung durch Spannungsversorgung!
Bei gleichzeitigem Anschluss der 110 ... 230 V Spannungsversorgung und des
24 V DC Spannungseingangs wird das Gerät beschädigt.
–
Sicherstellen, dass entweder die 110 ... 230 V Spannungsversorgung
oder der 24 V Spannungseingang verwendet wird.
5.6.6
Spannungsversorgung
Die Spannungsversorgung erfolgt mit 110 ... 230 V AC. Eine Sicherung mit 6 A
ist vorzusehen.
110 V
N L
230 V
2
1
N
L
Abb. 23: Spannungsversorgung 230 V
(1)
Neutralleiter (Blau)
(2)
Phase (Schwarz) mit Sicherung 6 A
Hinweis
Beschädigung durch Spannungsversorgung!
Bei gleichzeitigem Anschluss der 110 ... 230 V Spannungsversorgung und des
24 V Spannungseingangs wird das Gerät beschädigt.
–
Sicherstellen, dass entweder die 110 ... 230 V Spannungsversorgung oder
der 24 V Spannungseingang verwendet wird.
WEB'log Inst 02/2010_03 - de
-
+
-
+
-
+
AI4
AI3
AI2
+
-
AC
Phone
Ethernet
24 V
1
2
-
+
-
+
-
+
AI4
AI3
AI2
+
-
AC
Phone
Ethernet
24 V
-
+
-
+
-
+
-
+
-
+
AI1
DI1
DI1
DI1
DI1
+
-
RS485
RS232
DO1
-
+
-
+
-
+
-
+
-
+
AI1
DI1
DI1
DI1
DI1
+
-
RS485
RS232
DO1
28/56
