RS-Umschalter
Zum Umschalten zwischen RS232, RS422, RS485.
Hinweis: RS-Umschalter nur betätigen, falls erforderlich.
1

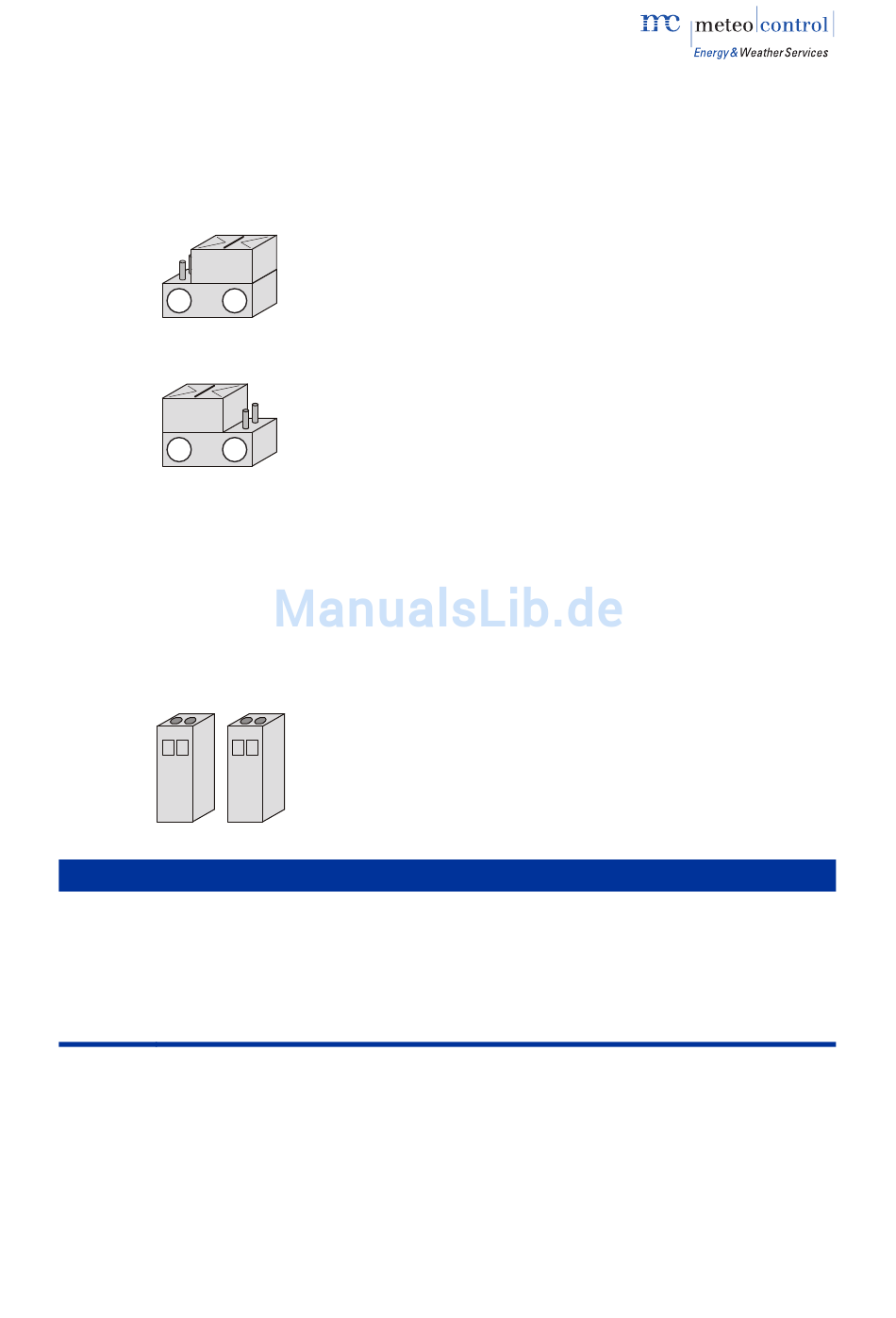

Abb. 7: RS-Umschalter WEB'log LIGHT+, WEB'log BASIC
1
Abb. 8: RS-Umschalter WEB'log PRO
4.1.4 Analogeingänge
Es stehen wahlweise ein (WEB'log BASIC, WEB'log LIGHT+) oder vier (WEB'log
PRO) Analogeingänge zur Verfügung.
An den Analogeingängen können Spannungen von 0 ... 10 V, Ströme von
0 ... 20 mA sowie Temperaturen (PT 1000-Direktmessung) gemessen werden.
+ –
AI1
...
Hinweis
Beschädigungen durch Überspannung!
Liegen an den Analogeingängen Spannungen höher als 10 V DC an oder fließen
Ströme größer als 20 mA, kann dies zur Zerstörung der betreffenden
Messeingänge führen.
– Sicherstellen, dass nur Spannungen bis 10 V DC anliegen und Ströme bis
maximal 20 mA fließen.
WEB'log Inst 02/2010_03 - de
RS-Umschalter nur bei ausgeschaltetem Gerät betätigen.
(1) Linke Position
(2) Rechte Position
2
(1) Linke Position
(2) Rechte Position
2
Belegung:
+ Anschluss Plus
+ –
- Anschluss Minus
AI4
RS485
RS422
RS422
RS232
15/56
