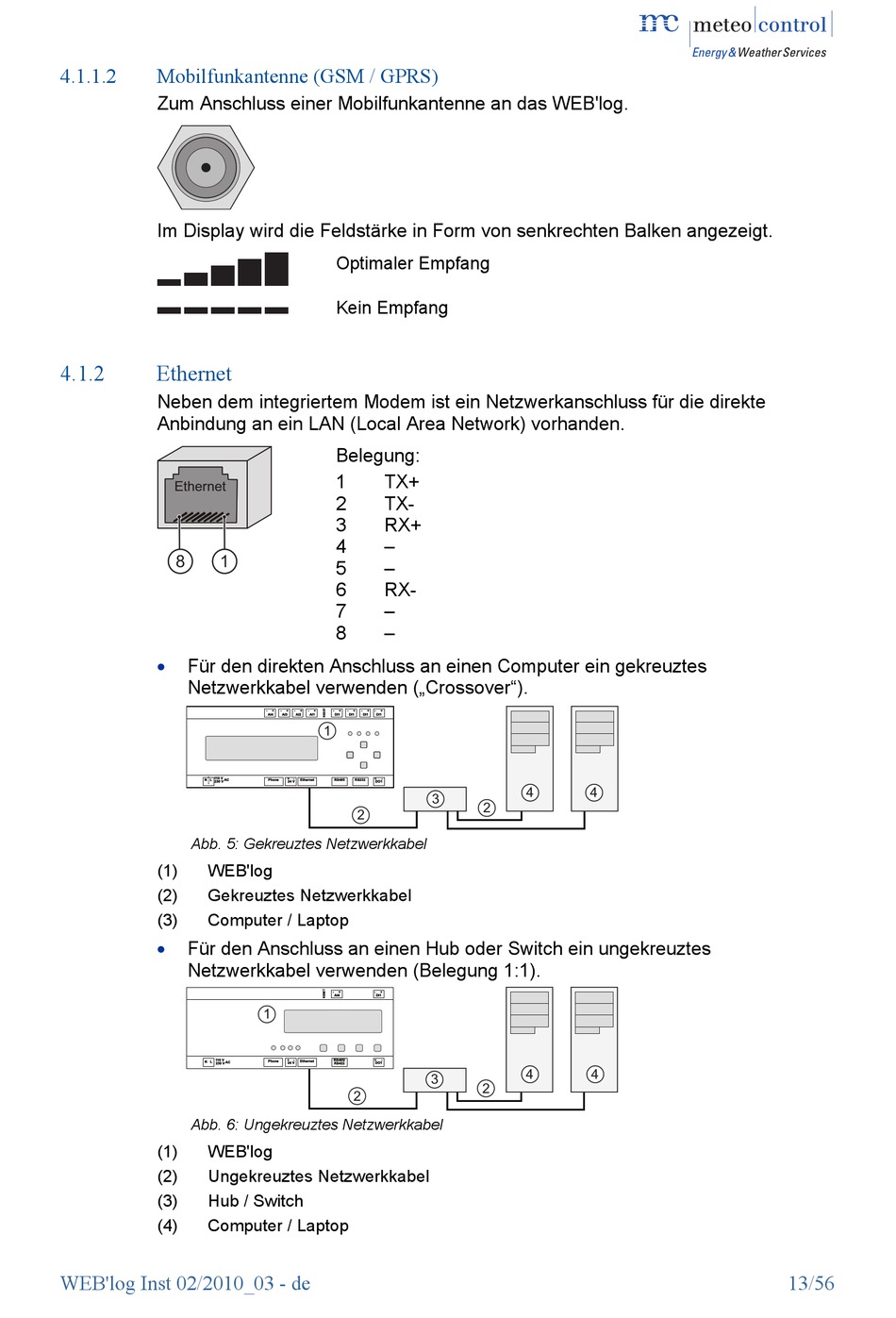

4.1.1.2
Mobilfunkantenne (GSM / GPRS)
Zum Anschluss einer Mobilfunkantenne an das WEB'log.
Im Display wird die Feldstärke in Form von senkrechten Balken angezeigt.
4.1.2
Ethernet
Neben dem integriertem Modem ist ein Netzwerkanschluss für die direkte
Anbindung an ein LAN (Local Area Network) vorhanden.
Ethernet
8
1
Für den direkten Anschluss an einen Computer ein gekreuztes
Netzwerkkabel verwenden („Crossover").
110 V
N L
AC
230 V
Abb. 5: Gekreuztes Netzwerkkabel
(1)
WEB'log
(2)
Gekreuztes Netzwerkkabel
(3)
Computer / Laptop
Für den Anschluss an einen Hub oder Switch ein ungekreuztes
Netzwerkkabel verwenden (Belegung 1:1).
110 V
N L
AC
230 V
Abb. 6: Ungekreuztes Netzwerkkabel
(1)
WEB'log
(2)
Ungekreuztes Netzwerkkabel
(3)
Hub / Switch
(4)
Computer / Laptop
WEB'log Inst 02/2010_03 - de
Optimaler Empfang
Kein Empfang
Belegung:
1
TX+
2
TX-
3
RX+
4
–
5
–
6
RX-
7
–
8
–
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
AI4
AI3
AI2
AI1
DI1
DI1
DI1
DI1
1
+
-
+
-
Phone
Ethernet
RS485
RS232
24 V
DO1
3
2
-
+
-
+
AI4
DI1
1
+
-
RS485/
+
-
Phone
Ethernet
24 V
DO1
RS422
3
2
4
4
2
4
4
2
13/56
