5.4

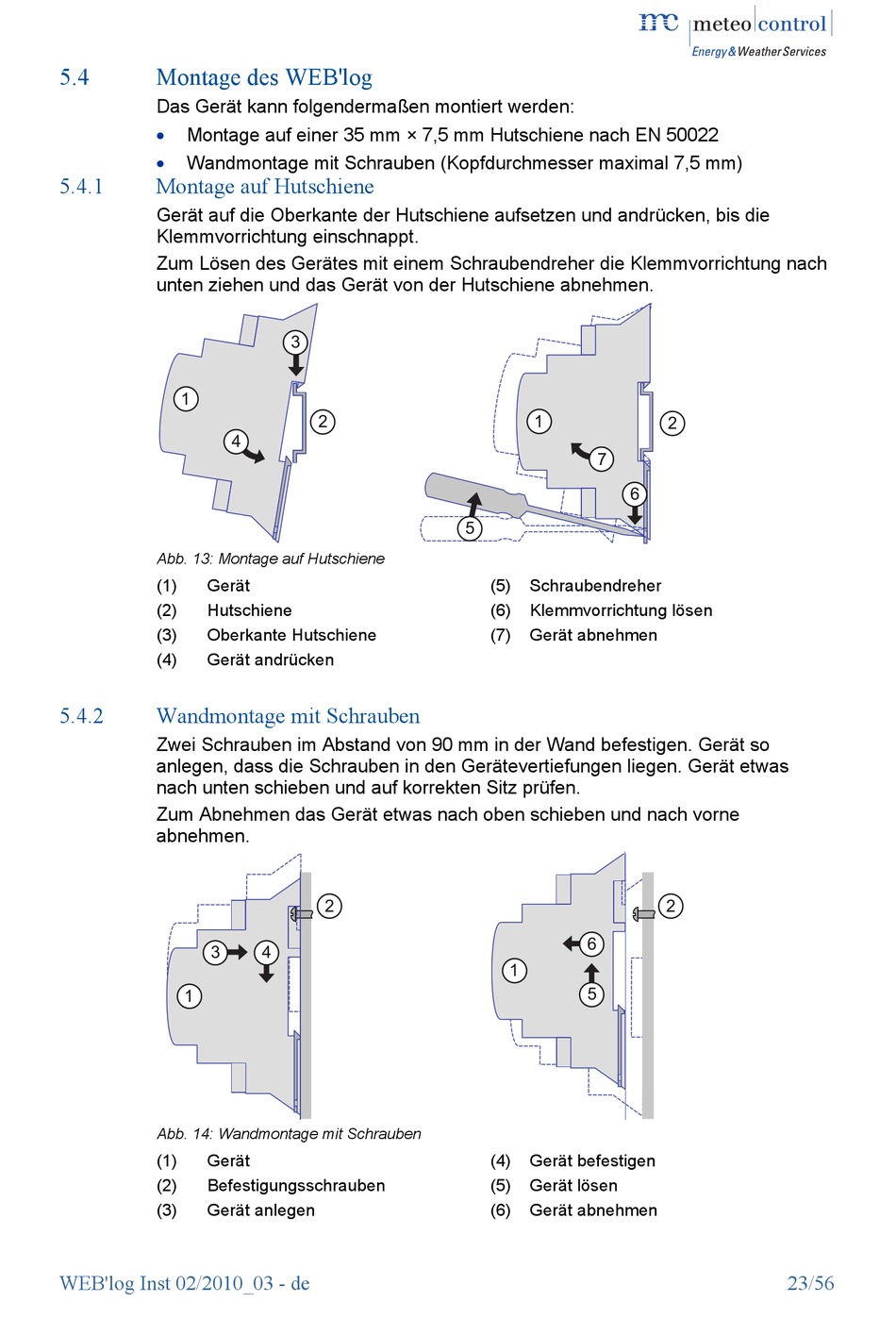

Montage des WEB'log
Das Gerät kann folgendermaßen montiert werden:
Montage auf einer 35 mm × 7,5 mm Hutschiene nach EN 50022
Wandmontage mit Schrauben (Kopfdurchmesser maximal 7,5 mm)
5.4.1
Montage auf Hutschiene
Gerät auf die Oberkante der Hutschiene aufsetzen und andrücken, bis die
Klemmvorrichtung einschnappt.
Zum Lösen des Gerätes mit einem Schraubendreher die Klemmvorrichtung nach
unten ziehen und das Gerät von der Hutschiene abnehmen.
1
Abb. 13: Montage auf Hutschiene
(1)
Gerät
(2)
Hutschiene
(3)
Oberkante Hutschiene
(4)
Gerät andrücken
5.4.2
Wandmontage mit Schrauben
Zwei Schrauben im Abstand von 90 mm in der Wand befestigen. Gerät so
anlegen, dass die Schrauben in den Gerätevertiefungen liegen. Gerät etwas
nach unten schieben und auf korrekten Sitz prüfen.
Zum Abnehmen das Gerät etwas nach oben schieben und nach vorne
abnehmen.
3
1
Abb. 14: Wandmontage mit Schrauben
(1)
Gerät
(2)
Befestigungsschrauben
(3)
Gerät anlegen
WEB'log Inst 02/2010_03 - de
3
2
4
2
4
1
7
6
5
(5)
Schraubendreher
(6)
Klemmvorrichtung lösen
(7)
Gerät abnehmen
6
1
5
(4)
Gerät befestigen
(5)
Gerät lösen
(6)
Gerät abnehmen
2
2
23/56
