RS485 Interface Card (Zweidraht)
4
1
JP1
JP2
JP3
JP4
A
B
11

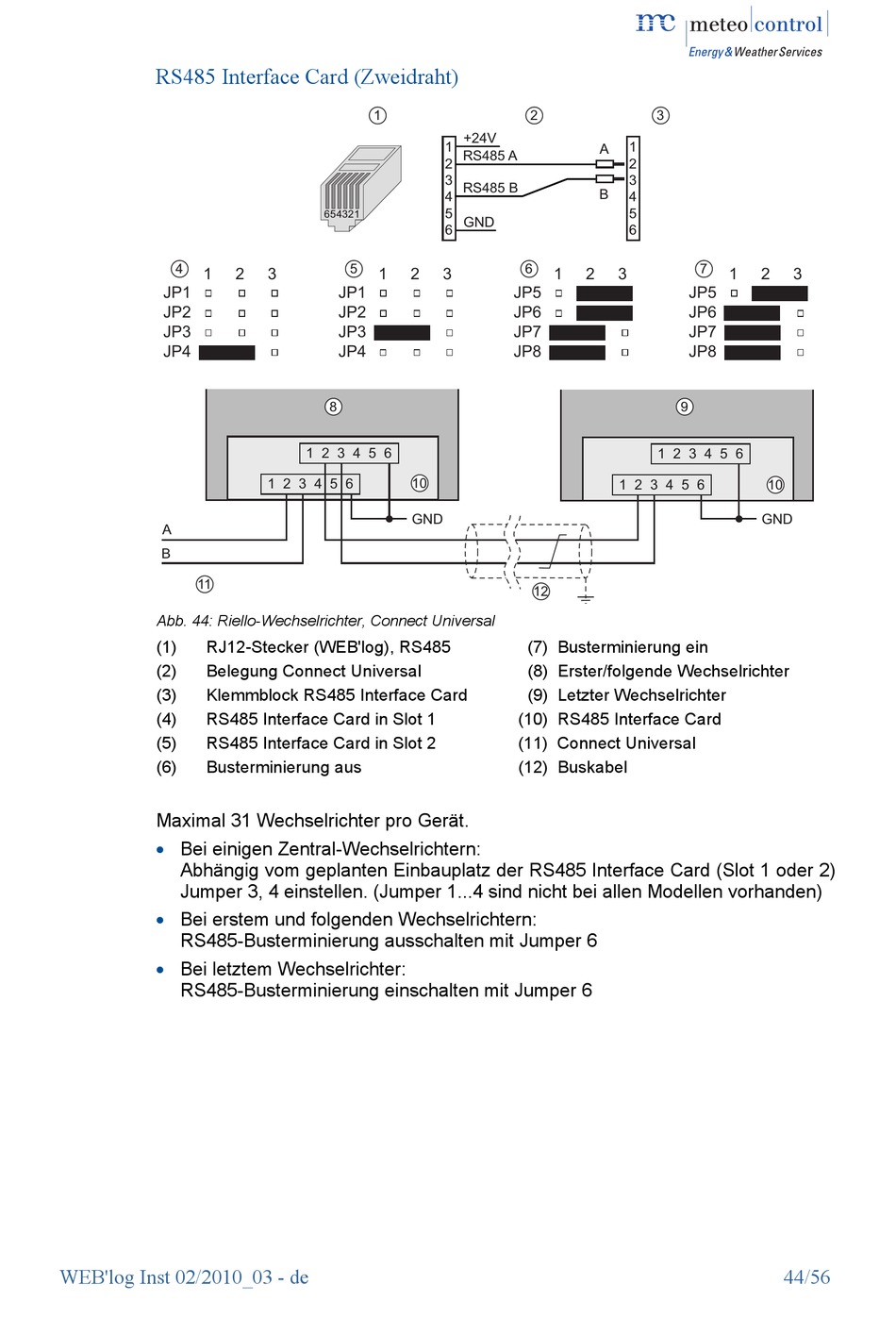

Abb. 44: Riello-Wechselrichter, Connect Universal
(1)
RJ12-Stecker (WEB'log), RS485
(2)
Belegung Connect Universal
(3)
Klemmblock RS485 Interface Card
(4)
RS485 Interface Card in Slot 1
(5)
RS485 Interface Card in Slot 2
(6)
Busterminierung aus
Maximal 31 Wechselrichter pro Gerät.
Bei einigen Zentral-Wechselrichtern:
Abhängig vom geplanten Einbauplatz der RS485 Interface Card (Slot 1 oder 2)
Jumper 3, 4 einstellen. (Jumper 1...4 sind nicht bei allen Modellen vorhanden)
Bei erstem und folgenden Wechselrichtern:
RS485-Busterminierung ausschalten mit Jumper 6
Bei letztem Wechselrichter:
RS485-Busterminierung einschalten mit Jumper 6
WEB'log Inst 02/2010_03 - de
1
654321
5
2
3
1
JP1
JP2
JP3
JP4
8
1 2 3 4 5 6
1 2 3 4 5 6
2
+24V
1
RS485 A
2
3
RS485 B
4
5
GND
6
6
2
3
1
JP5
JP6
JP7
JP8
10
GND
12
(7) Busterminierung ein
(8) Erster/folgende Wechselrichter
(9) Letzter Wechselrichter
(10) RS485 Interface Card
(11) Connect Universal
(12) Buskabel
3
1
A
2
3
B
4
5
6
7
2
3
1
JP5
JP6
JP7
JP8
9
1 2 3 4 5 6
1 2 3 4 5 6
2
3
10
GND
44/56
