5.6.2 Digitaleingang: Energiezähler
Für den Energiezähler ist der Digitaleingang DI1 vorkonfiguriert.
110 V
N L
230 V

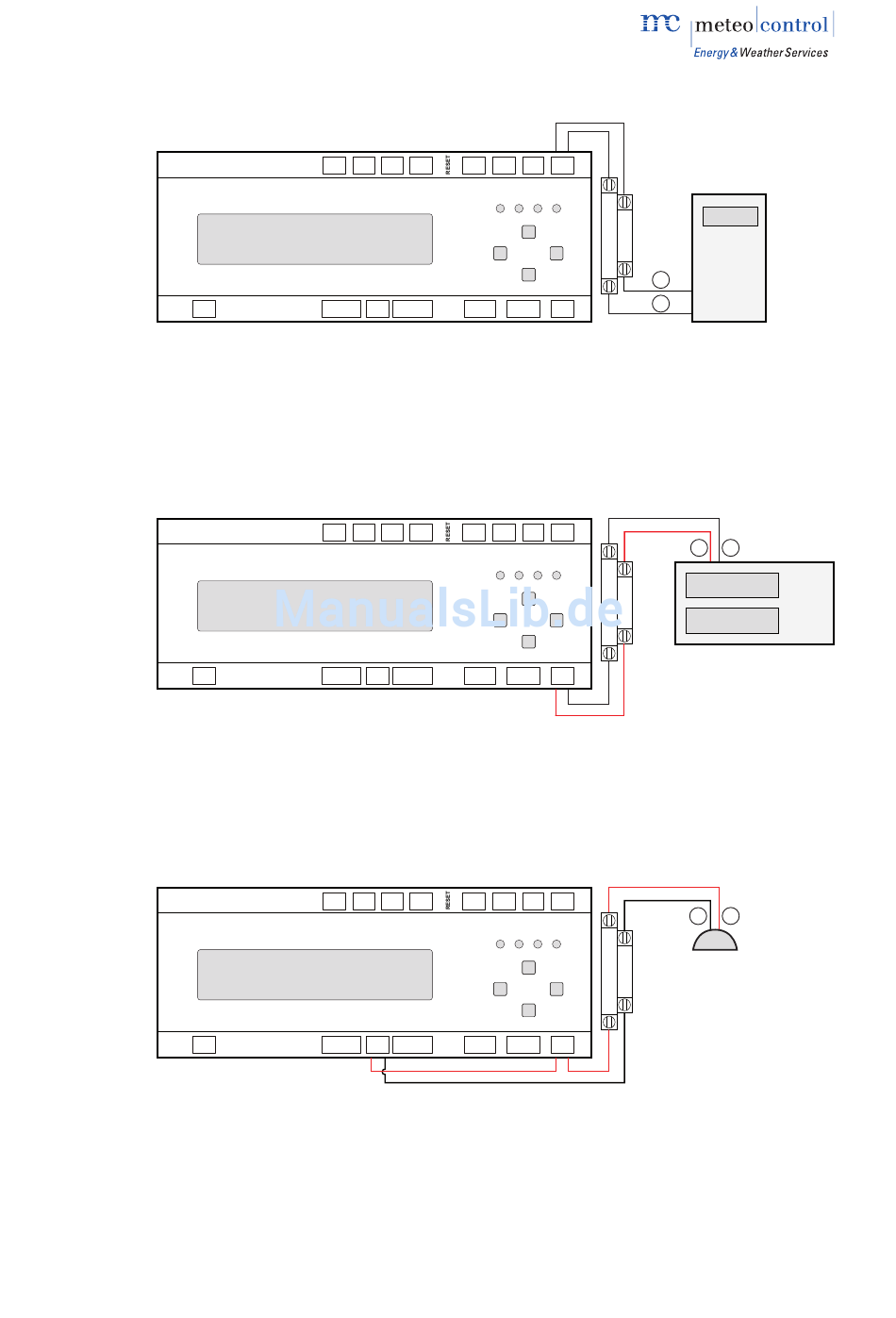

Abb. 19: Energiezähler
(1) S0-Schnittstelle : Minus (21)
(2) S0-Schnittstelle : Plus (20)
5.6.3

Digitalausgang: Digitalanzeige

110 V
N L
230 V
Abb. 20: Digitalanzeige
(1) 24 V DC (Rot)
(2) GND (Schwarz)
5.6.4

Digitalausgang: Signalgeber

110 V
N L
230 V
Abb. 21: Signalgeber
(1) GND (Schwarz)
(2) 24 V DC (Rot)
WEB'log Inst 02/2010_03 - de
- + - + - +
AI4 AI3 AI2
+ -
AC Phone Ethernet
24 V
- + - + - +
AI4 AI3 AI2
+ -
AC Phone Ethernet
24 V
- + - + - +
AI4 AI3 AI2
+ -
AC Phone Ethernet
24 V
- + - + - + - + - +
AI1 DI1 DI1 DI1 DI1
+ -
RS485 RS232
DO1
- + - + - + - + - +
AI1 DI1 DI1 DI1 DI1
+ -
RS485 RS232
DO1
- + - + - + - + - +
AI1 DI1 DI1 DI1 DI1
+ -
RS485 RS232
DO1
1
(-) 21
2
(+) 20
1 2
+ -
6485 W
15164 kWh
1 2
27/56
