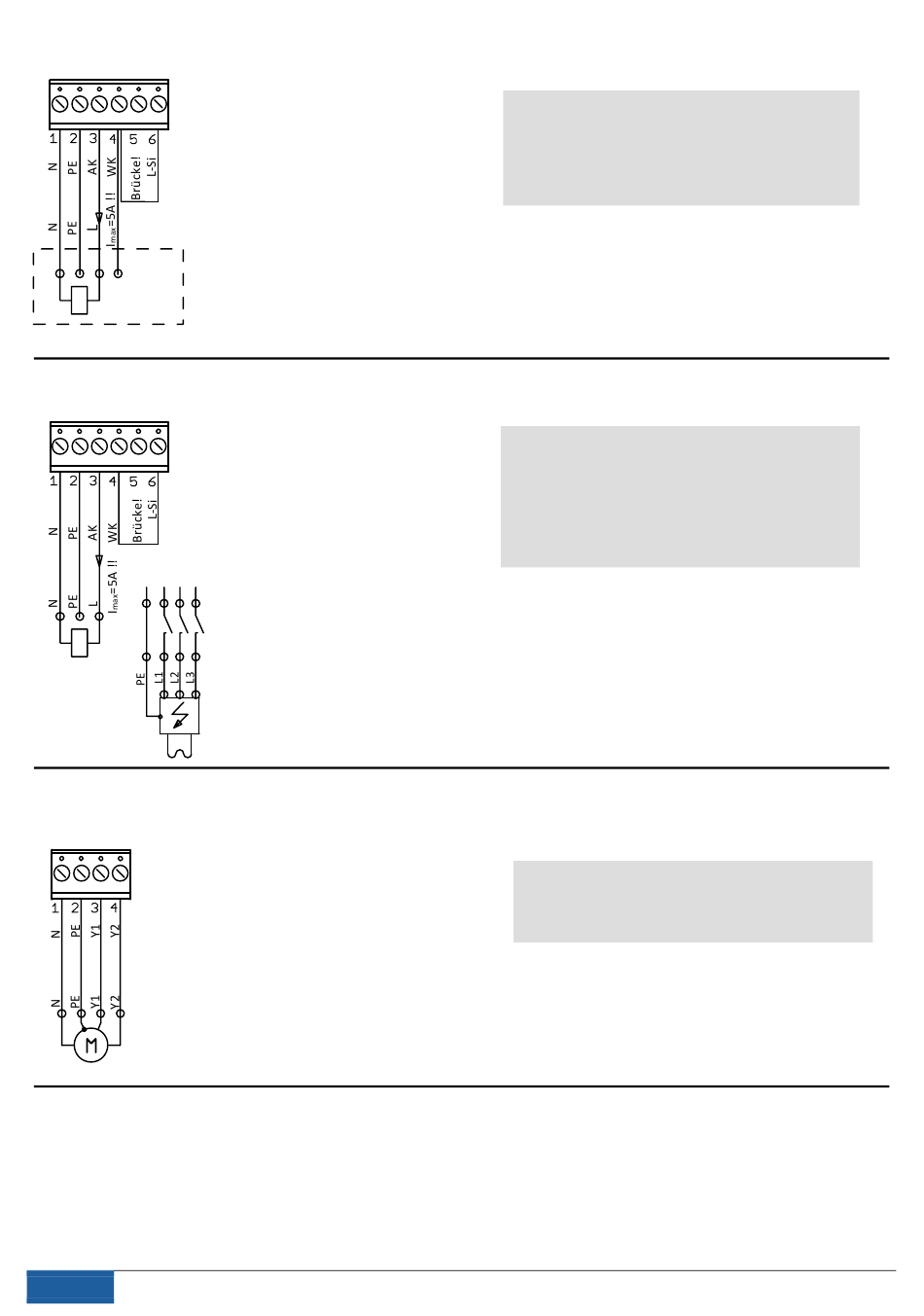

ST22: Wahlausgang 3 (WA3): Freischaltung für externen Pellet-/Öl-/Gaskessel
KL1: N-Schütz
KL2: PE-Schütz (bei Bedarf)
KL3: L-Schütz
KL4: WK: Eingang Phase
KL5: Frei!
KL6: L-Si-Wahlausgang 3
Bitte auf den richtigen Anschluss achten!
K1
Freischalt-Box
ST22: Wahlausgang 3 (WA3): Freischaltung eines Elektroheizeinsatzes
KL1: N-Schütz
KL2: PE-Schütz (bei Bedarf)
KL3: L-Schütz
KL4: WK: Eingang Phase
KL5: Frei!
KL6: L-Si-Wahlausgang 3
3x400V~
PE
L1 L2 L3
K1
K1
ST23: Wahlausgang 4 (WA4): Lade- Entladeventil Y2
3-Punkt-Stellantrieb:
78
(über Si1 mit 6,3A MT am
Steckerprint abgesichert!)
(über Si1 mit 6,3A MT am
Steckerprint abgesichert!)
K1... 3-pol.-Schütz
KL1: N- Lade-Entladeventil Y2
KL2: PE- Lade-Entladeventil Y2
KL3: Y1- Lade-Entladeventil Y2
KL4: Y2- Lade-Entladeventil Y2
Ladeventil:
Phase auf Y1 entspricht: Ventil öffnet: großer Pufferkreis
Phase auf Y2 entspricht: Ventil schließt: kleiner Pufferkreis
Entladeventil: Phase auf Y1 entspricht: Ventil öffnet: Verbraucher-Rücklauf auf Puffer unten
Phase auf Y2 entspricht: Ventil schließt: Verbraucher-Rücklauf auf Puffer oben
Bitte auf den richtigen Anschluss achten!
Bitte auf die Örtlichen Sicherheitsvorschriften und auf
den richtigen Anschluss achten!
Es muss zusätzlich eine spezielle Freischalt-Box für die
Ansteuerung des Umschaltventiles Y3 und des
Öl-/Gaskessels installiert werden. Bitte um Rücksprache
mit dem Kesselhersteller!
Achtung: Der Wahlausgang WA3 darf mit einem Strom
von I
=5A belastet werden. Daher: Immer einen Schütz
max
oder ein Hilfsrelais verwenden!
Nur einen Elektroheizstab mit integriertem
Sicherheitsthermostat verwenden!
Bitte auf die örtlichen Sicherheitsvorschriften und den
richtigen Anschluss achten!
Flexible Leitung mit Leiterquerschnitt von 0,75 mm²
verwenden!
Auf diesen Ausgang kann wahlweise ein Lade- oder ein
Entladeventil angeschlossen werden.
