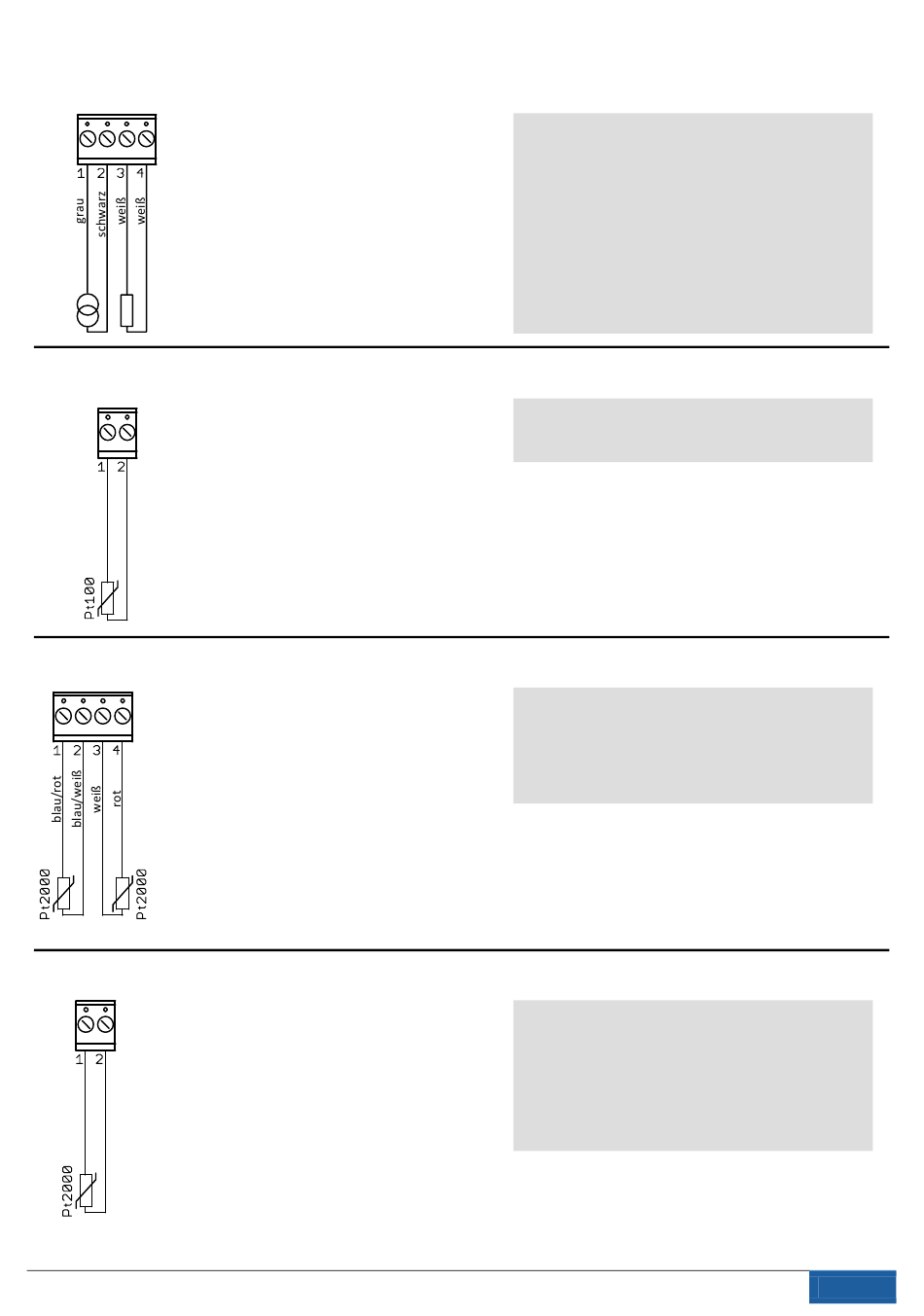

20 Elektroanschluss - Kessel
ST1: O
-Sonde
2
KL1: Signal – (grau)
KL2: Signal + (schwarz)
KL3: Heizung 12V~ (weiß)
KL4: Heizung 12V~ (weiß)
Heizung: Polung egal!
ST2: Abgasfühler AGF1500/ Pt100
KL1: Abgasfühler AGF1500/ Pt100
KL2: Abgasfühler AGF1500/ Pt100
T =
T =
T = 100°C R =
T = 200°C R =
Polung egal!
ST3: Kessel- und STB-Temperaturfühler (KF+STB2000)
KL1: STB-Fühler Pt2000 (blau/rot)
KL2: STB-Fühler Pt2000 (blau/weiß)
KL3: Kesselfühler Pt2000 (weiß)
KL4: Kesselfühler Pt2000 (rot)
T =
0°C R = 2000,0Ω
T = 20°C R = 2155,9Ω
T = 80°C R = 2617,9Ω
Bitte auf den richtigen Anschluss achten!
Hinweis: Doppelelementfühler (2xPt2000)
ST5: Kessel-Rücklauffühler F3 Pt2000
KL1: Kessel-Rücklauffühler F3
KL2: Kessel-Rücklauffühler F3
T =
T = 20°C R = 2155,9Ω
T = 80°C R = 2617,9Ω
0°C R =
100,0Ω
20°C R =
107,8Ω
138,5Ω
175,8Ω
0°C R = 2000,0Ω
Sonde fest verschrauben.
Anschlussleitung nicht verlängern!
Das Sondengehäuse darf keine elektrische Verbindung
mit dem Kesselkörper oder der Kesselverkleidung
aufweisen.
Auf Dichtheit achten!
Vor Inbetriebnahme der Anlage unter Holzkessel „O
kalibrieren" durchführen.
Sonde keinesfalls mit Silikon eindichten!
Soll die Sonde eingeklebt werden, dann
temperaturbeständigen, nicht ausdampfenden Klebstoff
verwenden.
Abgasfühler mittels Bajonettverschluss im Abgasrohr
befestigen.
Anschlussleitung vom Abgasfühler nicht verlängern!
Kessel- und STB-Temperaturfühler (KF+STB2000) mittels
Ankopplungsfeder und Wärmeleitpaste ganz in die
Kesseltauchhülse schieben und mit der Halteklammer
gegen unbeabsichtigtes Herausziehen sichern.
Anschlussleitung vom Kessel- und STB-Fühler nicht
verlängern!
Rücklauffühler mittels Ankopplungsfeder und
Wärmeleitpaste ganz in die Kessel- Rücklauftauchhülse
schieben und mit der Halteklammer gegen
unbeabsichtigtes Herausziehen sichern.
Für diesen Fühler können die Fühler UF2000 oder
UFL2000 verwendet werden.
Alternativ kann dieser Fühler auch als Anlegefühler
KAF2000 ausgeführt werden.
-
2
