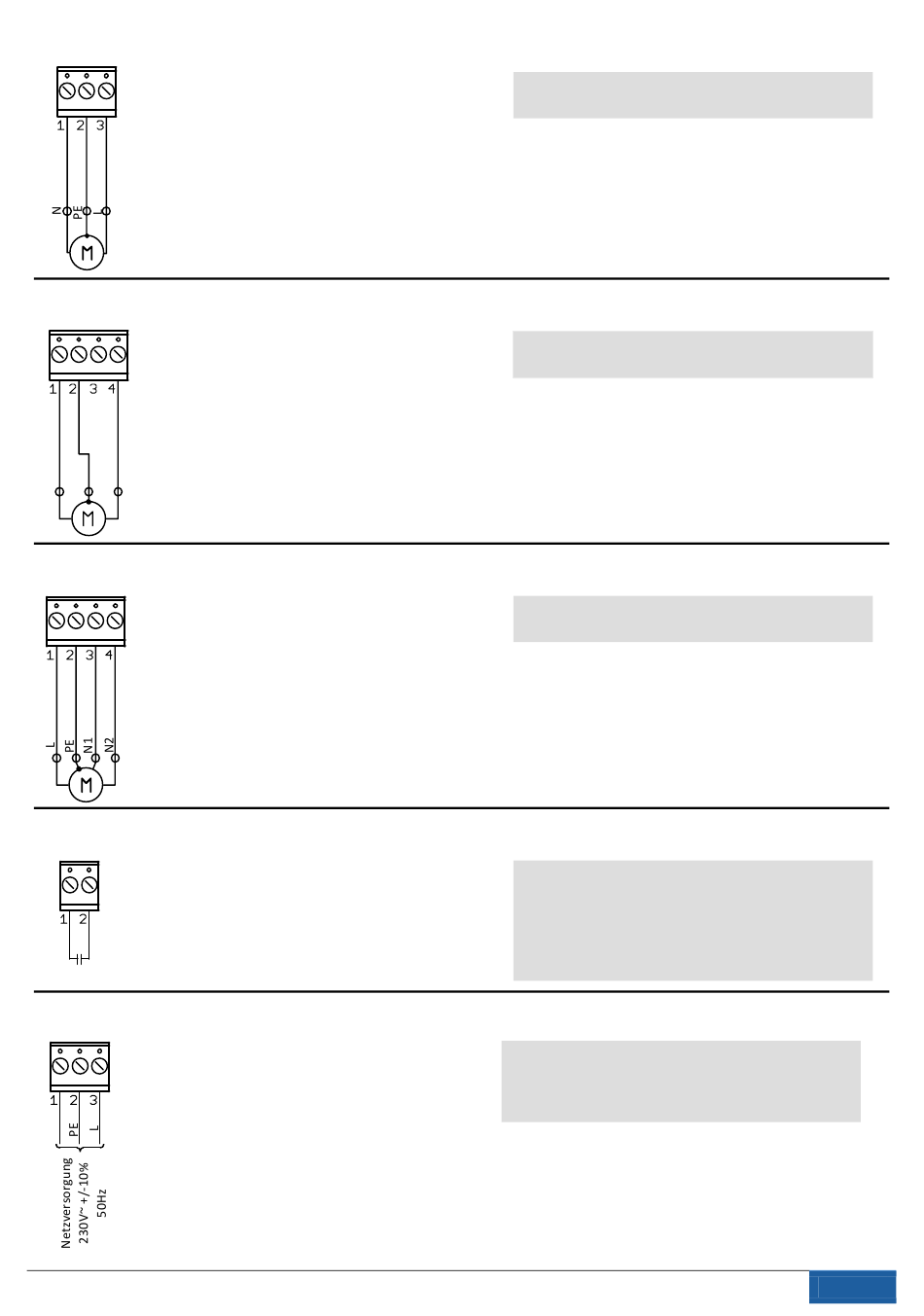

ST15: Ladepumpe M1

KL1: N-Ladepumpe M1
KL2: PE-Ladepumpe M1
KL3: L-Ladepumpe M1

ST16: Saugzugventilator (eine Drehzahl)

KL1: N-Saugzugventilator
KL2: PE-Saugzugventilator
KL3: Frei!
KL4: L-Saugzugventilator
L PE N

ST16: Saugzugventilator (zwei Drehzahlen)

KL1: L-Saugzugventilator
KL2: PE-Saugzugventilator
KL3: N1-Saugzugventilator (niedrige Drehzahl)
KL4: N2-Saugzugventilator (hohe Drehzahl)
ST21: Kondensator C1 (für Reinigen optional)
KL1: Kondensator C1
KL2: Kondensator C1
C1

ST25: Netzversorgung 230V~

KL1: N-Netzversorgung
KL2: PE-Netzversorgung
KL3: L-Netzversorgung
Bitte auf den richtigen Anschluss
achten!
Flexible Leitung mit Leiterquerschnitt von 0,75 mm
verwenden!
Flexible silikonummantelte Leitung mit Leiterquerschnitt
von 0,75 mm 2 verwenden!
Flexible silikonummantelte Leitung mit Leiterquerschnitt
von 0,75 mm 2 verwenden!
Optionaler Kondensator C1 für Drehzahlreduzierung des
Saugzugventilators für Reinigen. Dieser Kondensator
befindet sich auf dem Steckerprint!
Achtung: Ist dieser Kondensator C1 eingebaut, darf kein
Saugzugventilator mit 2 Drehzahlen angeschlossen
werden!
Absicherung der Netzversorgung mit maximal 10A!
Flexible Leitung mit Leiterquerschnitt von 1,5 mm
verwenden.
Strombelastbarkeit der Stecker: I
2
2
=10A!
max
