St11: Türöffner; St12: Primärluftstellantrieb (V1); St13: Sekundärluftstellantrieb (V2); St14: Differenzdruckschalter (Unterdruckdose) - Logotherm HDG Lambda-Control 1 Plus Bedienungsanleitung

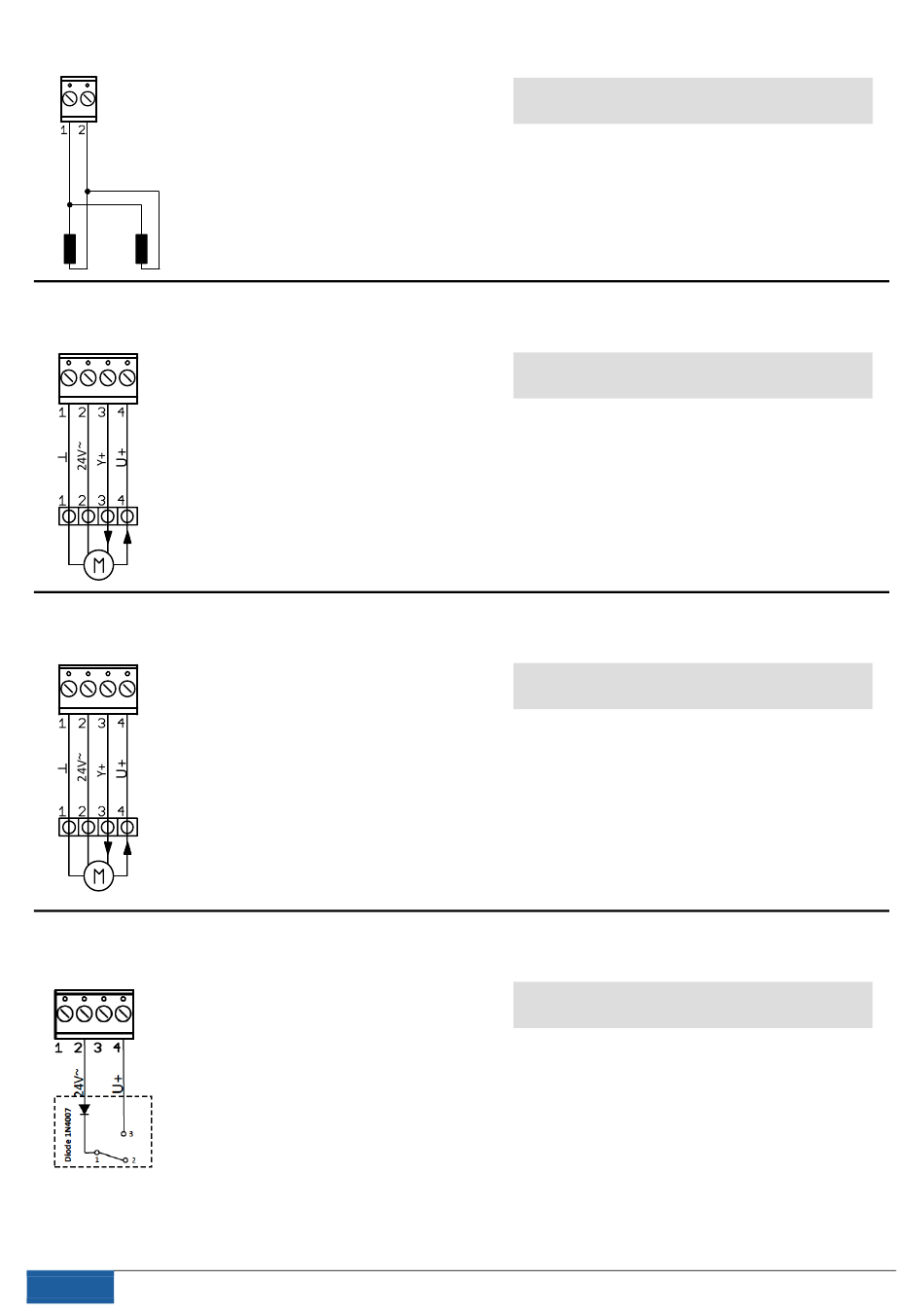

ST11: Türöffner
KL1: Türöffner 12V~
KL2: Türöffner 12V~
S
max
ST12: Primärluftstellantrieb (V1)
KL1: Versorgung
KL2: Versorgung 24V~
KL3: Stellsignal Y+ (0/2-10V)
KL4: Rückführsignal U+ (0/2-10V)
ST13: Sekundärluftstellantrieb (V2)
KL1: Versorgung
KL2: Versorgung 24V~
KL3: Stellsignal Y+ (0/2-10V)
KL4: Rückführsignal U+ (0/2-10V)

ST14: Differenzdruckschalter (Unterdruckdose)

KL1: Frei
KL2: Versorgung 24V~
KL3: Frei
KL4: Rückführsignal U+ (0 -10V)
- - - -: Unterdruckdose (Typ xxx 0,5 – 5 mbar)
74
=16VA
┴
┴
Flexible silikonummantelte Leitung mit Leiterquerschnitt
von 0.75mm² verwenden.
Flexible silikonummantelte Leitung mit Leiterquerschnitt
von 0.75mm² verwenden.
Flexible silikonummantelte Leitung mit Leiterquerschnitt
von 0.75mm² verwenden.
Flexible silikonummantelte Leitung mit Leiterquerschnitt
von 0.75mm² verwenden.
