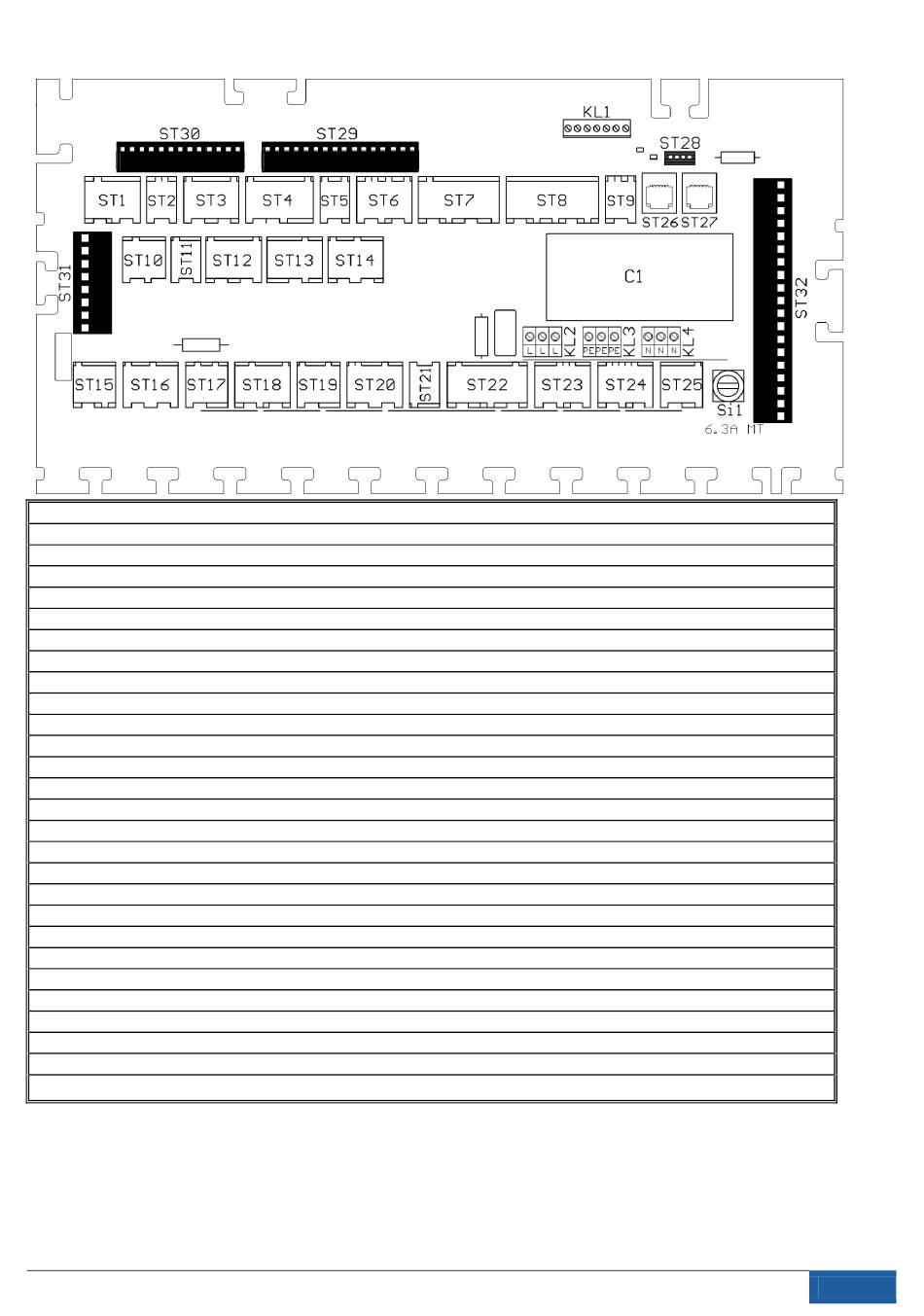

16 Steckerprint
ST1:
O
-Sonde LSM 11
2
ST2:
Abgasfühler (AGF1500) Pt100
ST3:
Kessel- und STB-Temperaturfühler Pt2000 - KF+STB2000 (Doppelelementfühler 2xPt2000)
ST4:
Außenfühler und Funkempfänger DCF77 oder Außenfühler
ST5:
Temperaturfühler F3 Pt2000
ST8:
Pufferfühler F4 und Brennstoffberechnung F5-1 bis F5-4 (5xPt2000 Standard)
ST9:
Wassermangelsicherung WMS
ST10:
Stromversorgung für ein Modul
ST11:
Türöffner 12V~ 16VA
ST12:
Primärluftstellantrieb (V1)
ST13:
Sekundärluftstellantrieb (V2)
ST14:
WAE1 Wahlausgang / -eingang 1 / Überwachungseinrichtung für automatische Zündung
ST15:
Ladepumpe M1
ST16:
Abgasventilator 1-, 2-stufig oder drehzahlgeregelt
ST21:
Kondensator C1 für Drehzahlreduzierung des Abgasventilators (Reinigen)
ST22:
WA3 Wahlausgang 3
ST23:
WA4 Wahlausgang 4
ST24:
WA5 Wahlausgang 5
ST25:
Netzanschluss
ST26:
Buchse 1 für CAN-Bus (RJ12-Stecker 6-polig)
ST27:
Buchse 2 für CAN-Bus (RJ12-Stecker 6-polig)
KL1:
Schraubklemme für CAN-Bus
KL2:
Schraubklemme L (Phase über Si1 (6.3A) abgesichert)
KL3:
Schraubklemme PE (Schutzleiter)
KL4:
Schraubklemme N (Nullleiter)
Si1:
Feinsicherung 6,3A MT (mittelträge 5 x 20mm)
C1:
Kondensator für Drehzahlreduzierung vom Abgasventilator (Reinigen)
ST28 / ST29 / ST30 / ST31 / ST32: Stecker vom Kabelbaum zu Lambda-Control
plus
1
69
