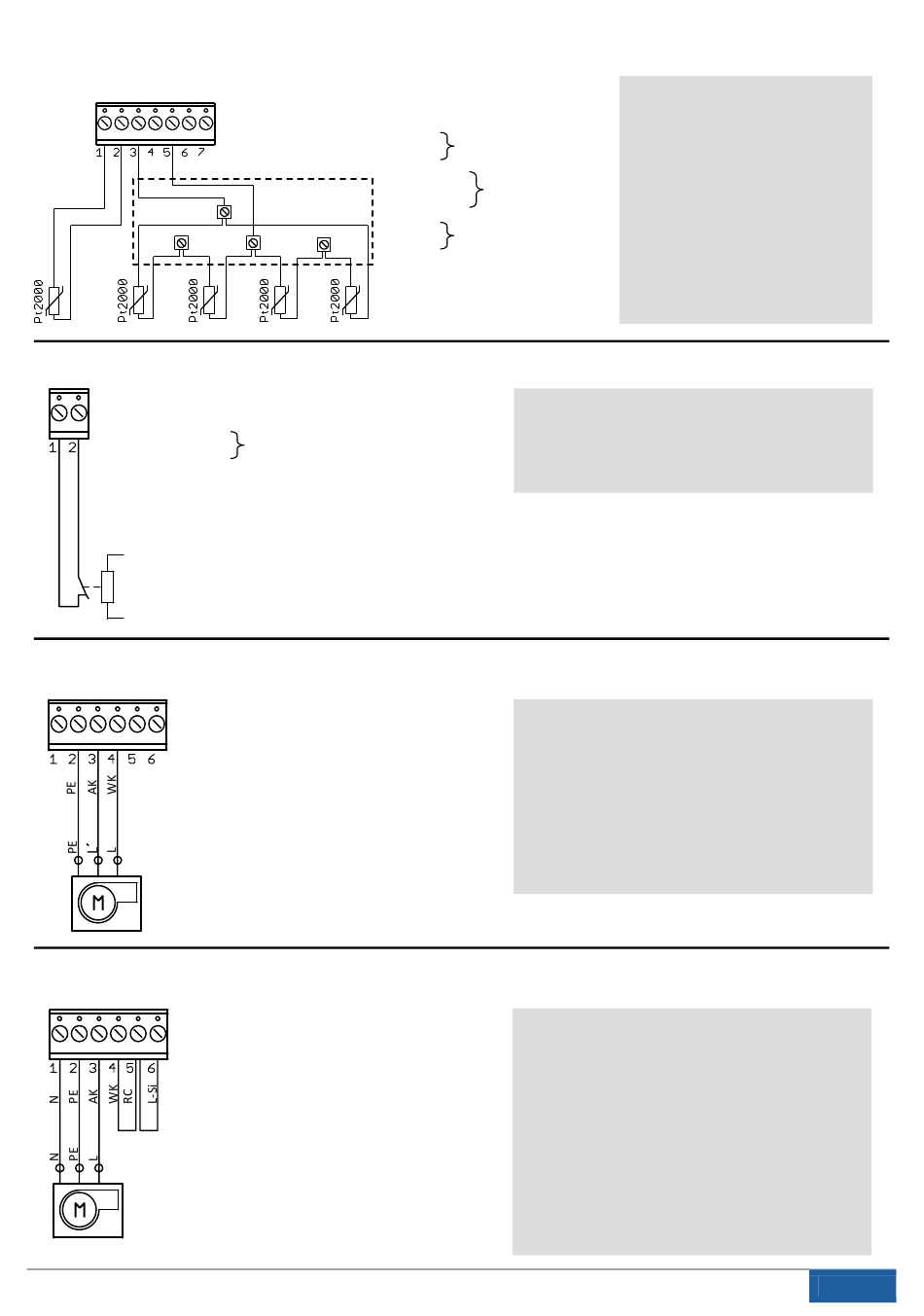

ST8: Pufferfühler PF (F4) und Brennstoffberechnung (BSB) F5-1 – F5-4 (2-Drahtanschluss)
2-Drahtanschluss für F5-1 – F5-4 (Verschaltung erfolgt beim Puffer)

ST9: Wassermangelsicherung (WMS)

KL1:
KL2:
ST22: Wahlausgang 3 (WA3): Öl-/Gaskessel (über Sicherheitskette eingebunden)
KL1: Frei!
KL2: PE- Öl-/Gaskessel (bei Bedarf)
KL3: L´- Öl-/Gaskessel therm. Si-Kette
KL4: L- Öl-/Gaskessel therm. Si-Kette
KL5: Frei!
KL6: Frei!
ST22: Wahlausgang 3 (WA3): Öl-/Gaskessel (nicht über Sicherheitskette eingebunden)
KL1: N- Öl-/Gaskessel
KL2: PE- Öl-/Gaskessel
KL3: L- Öl-/Gaskessel
KL4: WK: Eingang Phase über RC
KL5: RC: RC-Kontaktschutzbeschaltung
KL6: L-Si-Wahlausgang 3
Wassermangelsicherung (WMS)
(Phase über Si1 mit 6,3A MT am
Steckerprint abgesichert)
KL1:
Pufferfühler PF (F4)
KL2:
KL3:
Brennstoffber.
KL4: Frei!
(BSB) F5(1-4)
KL5:
KL6:
Frei!
KL7:
T = 0°C R = 2000,0Ω
T = 20°C R = 2155,9Ω
T = 80°C R = 2617,9Ω
Bemerkung: Bei ausgelöster Wassermangelsicherung
(WMS) öffnet der Kontakt, das heißt: Wird keine
Wassermangelsicherung verwendet, muss unbedingt
eine Drahtbrücke zwischen KL1 und KL2 eingebaut
werden!
Achtung: Der Wahlausgang WA3 darf mit einem Strom
von I =5A belastet werden.
max
Wird ein höherer Strom benötigt, muss ein Schütz oder
ein Hilfsrelais verwendet werden!
Ein Sicherheitstemperaturbegrenzer (STB) muss im
Öl-/Gaskessel eingebaut sein. Ein Kesselthermostat ist
nicht unbedingt notwendig, weil
Lambda-Control 1
Flexible Leitung mit Leiterquerschnitt von 0,75 mm
verwenden!
Achtung: Der Wahlausgang WA3 darf mit einem Strom von
I =5A belastet werden.
max
Wird ein höherer Strom benötigt, muss ein Schütz oder ein
Hilfsrelais verwendet werden! Die Klemme 5
darf dabei aber nicht angeschlossen sein d. h. nur eine
Brücke zwischen KL4 und KL6 anklemmen.
Ein Sicherheitstemperaturbegrenzer (STB) und ein
Kesselthermostat müssen im Öl-/Gaskessel eingebaut sein.
Wichtiger Hinweis: Durch die Kontaktschutzbeschaltung
(RC) ist auch bei abgeschaltetem WA3 (Relaiskontakt AK-
WK geöffnet) der Ausgang nicht spannungsfrei!
Flexible Leitung mit Leiterquerschnitt von 0,75 mm
verwenden!
Position F4: Pufferf. oben
Reihenfolge F5-1 bis F5-4 am Puffer ist
egal, da eine Temperatur-
Mittelwertbildung erfolgt. Die
Aufteilung der Fühler F4 und
F5(1-4) hat über die gesamte
Pufferhöhe in 20% Schritten zu
erfolgen.
Fühlertypen: UF2000 / UFL2000
Nutzen: Nur 2-polige Leitung zum
Steckerprint.
Klemmen im strichlierten Teil entfallen
mit Fühlerset BSB2000.
plus EN14597 (DIN3440) geprüft ist.
