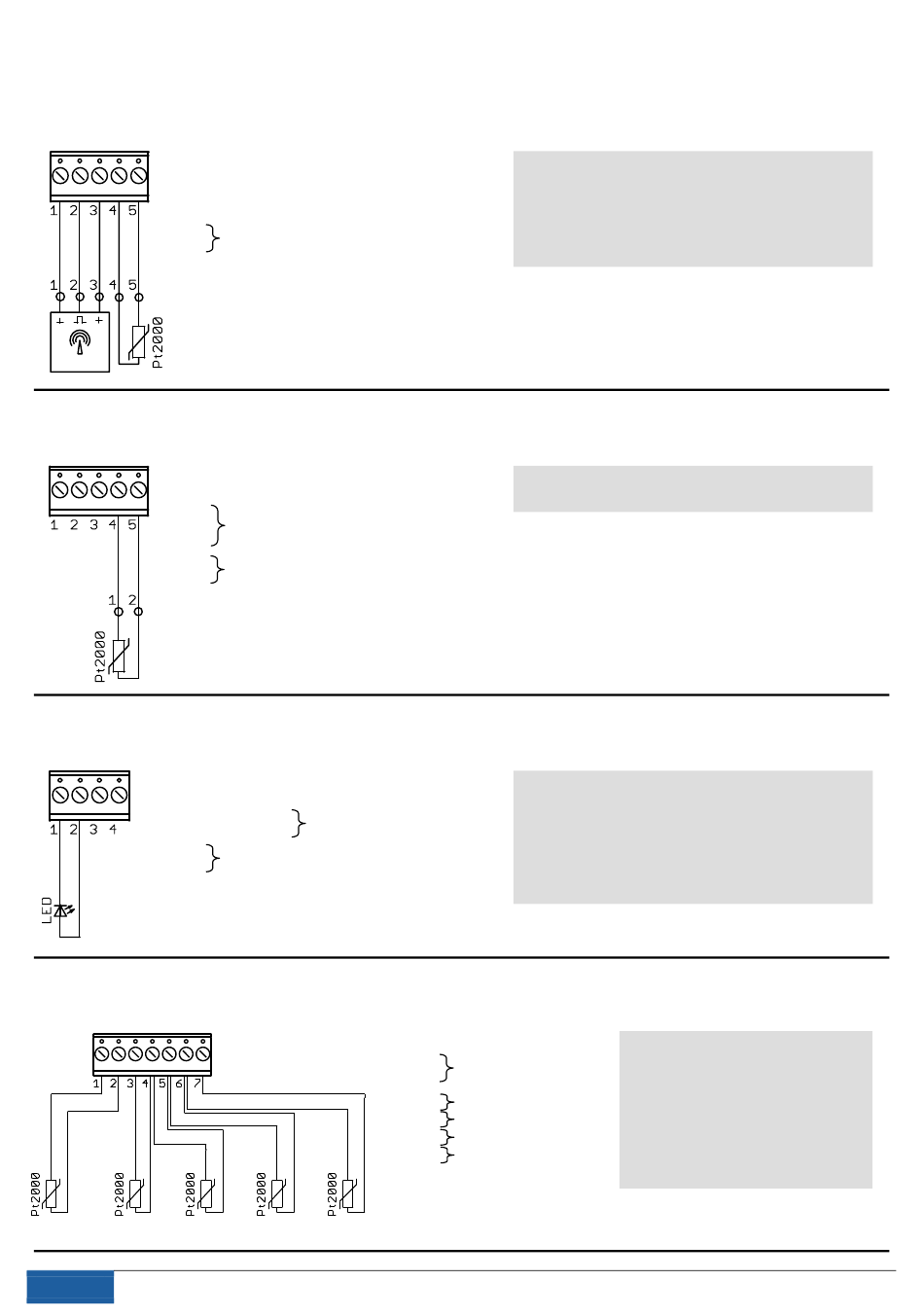

21 Elektroanschluss – Systemabhängig (Optionen)
ST4: Außenfühler und DCF77-Funkempfänger (AF2000/DCF77)
KL1: Masse
KL2: DCF-Signal
KL3: Versorgung +5V
KL4:
KL5:
T =
T = 20°C R = 2155,9Ω
Bitte auf den richtigen Anschluss
achten!
ST4: Außenfühler Pt2000 (AF2000)
KL1:
KL2:
KL3:
KL4:
KL5:
T =
T = 20°C R = 2155,9Ω
Polung egal!
ST6: WAE2 optionaler Ausgang für Fernanzeige (LED)
KL1: LED Kathode
KL2: LED Anode
KL3:
KL4:
ST8: Pufferfühler PF (F4) und Brennstoffberechnung (BSB) F5-1 – F5-4 (Einzelanschluss)
76
┴
Außenfühler Pt2000
0°C R = 2000,0Ω
Frei!
Außenfühler Pt2000
0°C R = 2000,0Ω
I
=15mA
max
Frei!
Fühler auf der Nordseite des Hauses montieren und vor
direkter Sonneneinstrahlung schützen!
Position mittels DCF77-Empfängers überprüfen (s.
Empfangsanzeige)! Der Balken sollte ganz nach rechts
auflaufen.
Die +5V-Versorgung ist kurzschlussfest!
Fühler auf der Nordseite des Hauses montieren und vor
direkter Sonneneinstrahlung schützen!
Bemerkung: Es kann jede handelsübliche LED verwendet
werden. Polarität beachten!
Üblicherweise ist der lange Anschlussdraht die Anode und
muss auf die Klemme KL2 angeschlossen werden.
Der Ausgangsstrom wird durch einen internen
Vorwiderstand im Lambda-Control 1
15mA begrenzt und ist daher kurzschlussfest.
KL1:
Pufferfühler PF (F4)
KL2:
KL3:
Fühlereingang F5-1
KL4:
Fühlereingang F5-2
KL5:
Fühlereingang F5-3
KL6:
Fühlereingang F5-4
KL7:
T =
0°C R = 2000,0Ω
T = 20°C R = 2155,9Ω
T = 80°C R = 2617,9Ω
plus
auf maximal
Position F4: Puffer oben
Reihenfolge F5-1 bis F5-4 am Puffer ist
egal, da eine Temperatur-
Mittelwertbildung erfolgt.
Die Aufteilung der Fühler F4 und F5(1-
4) hat über die gesamte Pufferhöhe in
20% Schritten zu erfolgen.
Fühlertypen: UF2000 / UFL2000
