18 Herstellen der elektrischen Verbindung
Um eine elektrische Verbindung zwischen dem Regler und dem Steckerprint herzustellen, bitte den vorgefertigten,
mitgelieferten Kabelsatz verwenden! Der Kabelsatz besteht aus 4 einzelnen Kabeln mit Steckern für den Regler und den
Steckerprint.
Beachten Sie die unterschiedlichen Polzahlen und stecken Sie die Kabelstecker laut Verbindungsplan auf Seite 4 am
Regelgerät und am Steckerprint an.
Die Kabelstecker korrekt einstecken! Die Verriegelung der Stecker muss einrasten!
Die angesteckten Kabel sind nun mit Kabelbindern am Steckerprint zu fixieren, ebenso alle vom Steckerprint aus

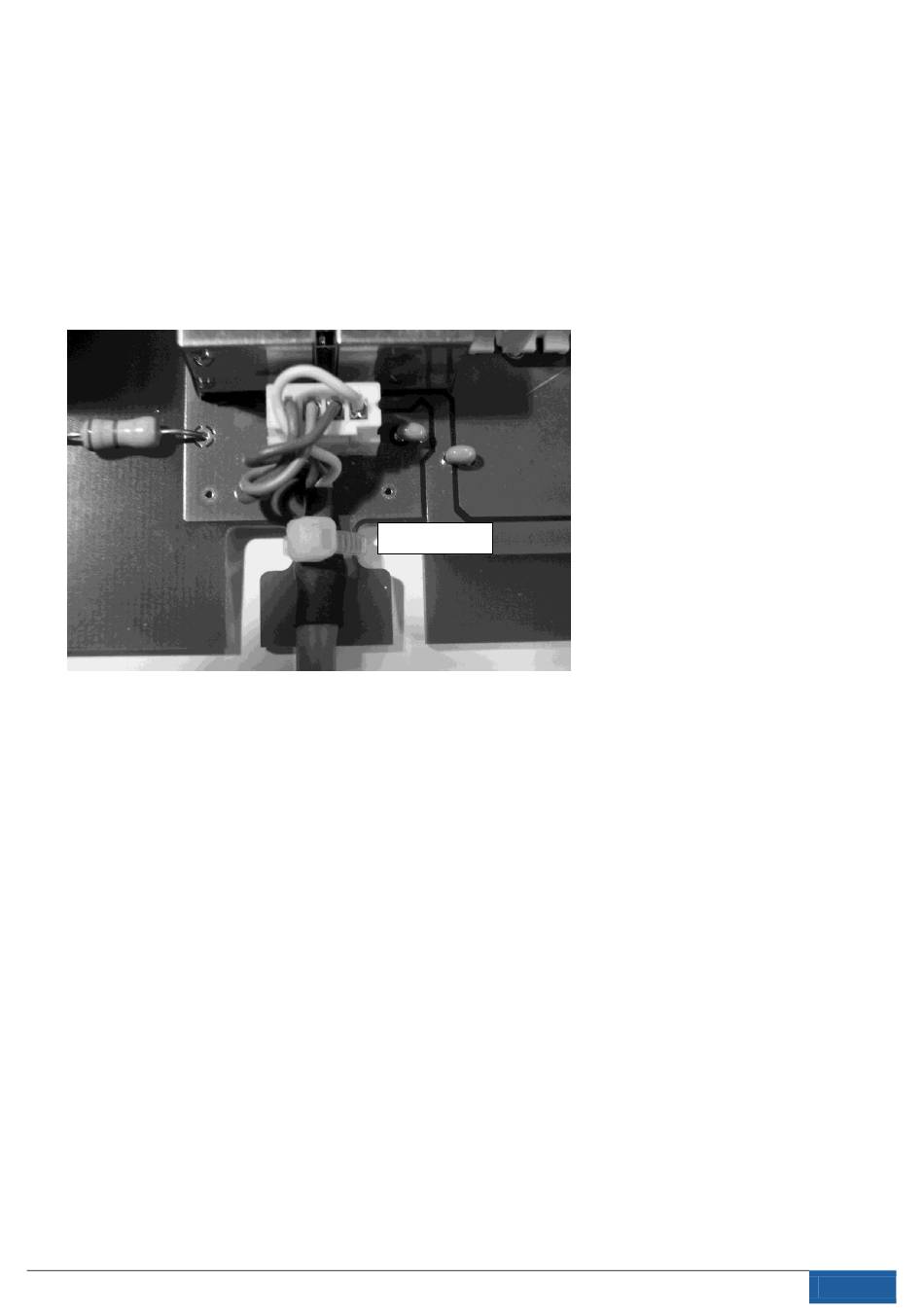

abgehenden Kabel. Die Kabel sind in den dafür vorgesehenen Ausnehmungen zu fixieren (s. Foto).
Kabelbinder
