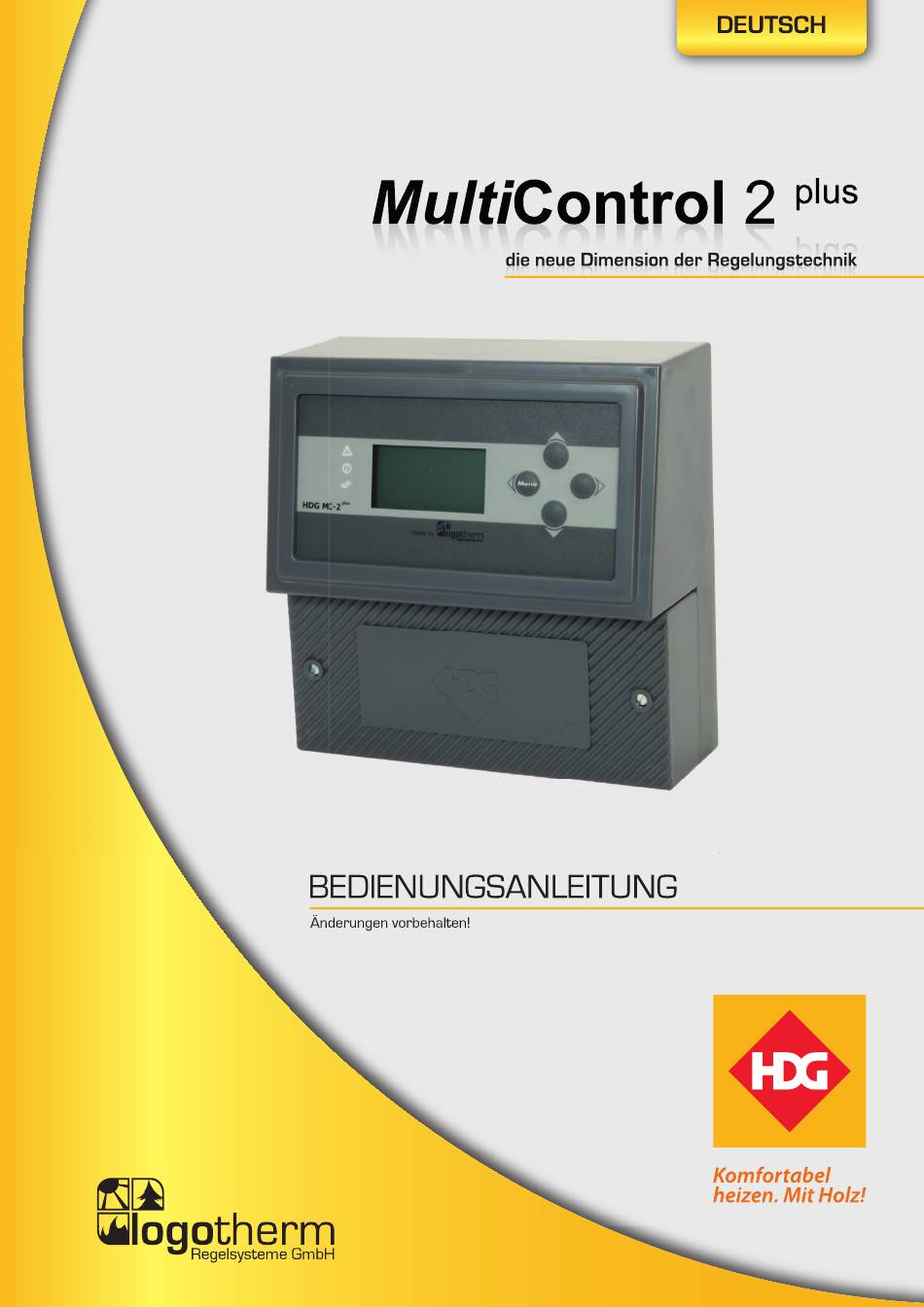

Logotherm HDG MultiControl 2 Plus Bedienungsanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Logotherm HDG MultiControl 2 Plus

Inhaltszusammenfassung für Logotherm HDG MultiControl 2 Plus

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung ........................6 Anzeige und Bedienelemente ........................6 Anzeigebild mit System 1 ........................... 7 Beispiele Anzeigebilder mit System 2 ......................7 Anzeigebilder mit System 3 ........................7 Funktionsanzeigen ............................. 7 Inbetriebnahme .......................8 Fachkraft-Code ............................8 Inbetriebnahme-Einstellungen für Systeme 1.x ................... 8 Inbetriebnahme-Einstellungen für Systeme 2.x ..................
  • Seite 3 Einstellungen ............................42 Aggregatetest ............................43 Puffer ..........................44 Informationen ............................44 Einstellungen ............................44 Warmwasser 1(2) ......................45 Informationen ............................45 Betriebsart ............................... 46 Einstellungen ............................47 Rückladen ..............................48 Aggregatetest ............................49 Datum und Uhrzeit ......................50 10 DCF77-Empfänger ......................51 10.1 Informationen ............................
  • Seite 4 15.3 Einstellungen bei Systemen 2.x ......................... 69 15.4 Einstellungen bei Systemen 3.x ......................... 72 15.5 Aggregatetest ............................75 16 Code ..........................75 17 Störungen – Hinweise ....................76 Störung 1.01: Speicher Fehler (EE-Prom) ......................76 Störung 1.02: Programmüberwachung (Watchdog) ..................76 Störung 1.03: Spannungsreferenz ........................
  • Seite 5 Störung 8.09: Puffer unten Fühler (SK2) ......................87 Störung 8.10: Pufferfühler 2..........................87 Störung 8.11: Puffer 2 unten Fühler (SK1) ......................88 Störung 8.12: Warmwasserfühler ........................88 Störung 8.13: Warmwasserfühler vom BUS ...................... 88 Störung 8.14: Warmwasser unten Fühler (SK1) ....................89 Störung 8.16: Sicherheitsabschaltung .......................

  • Seite 6: Einleitung

    Einleitung Sehr geehrter Kunde! Sehr geehrte Heizungsfachkraft! Die Logotherm MultiControl 2 ist das Ergebnis langjähriger Forschung, zahlreicher Tests in der Praxis und des darauf beruhenden Wissens von Logotherm. Sie bietet Ihnen ein Höchstmaß an Qualität und Perfektion. Anzeige und Bedienelemente Anzeige 1: Nachlegesignal.

  • Seite 7: Anzeigebild Mit System 1

    Anzeigebild mit System 1 Datum Uhrzeit WW-Temp ---.-°C Außentemp. ---.-°C Puffer ---.-°C Pufferladung. Beispiele Anzeigebilder mit System 2 Bild 1: 2-Kreisanlage WW/PU Bild 2: 2-Kreisanlage PU Datum Uhrzeit Datum Uhrzeit Kollektor ---.-°C Kollektor ---.-°C Tagesertrag 0kWh Tagesertrag 0kWh Warmwasser ---.-°C Puffer ---.-°C Warmwasser u.

  • Seite 8: Inbetriebnahme

    Mögliche Einstellungen: „1“ / „2“ / „3“ / „4“ . Diese Einstellung ist wichtig, wenn der Fühler auch für andere Logotherm Regelgeräte benötigt wird. Mit diesem Parameter kann der entsprechende Fühler zugeordnet werden, wenn dieser auf den BUS gestellt bzw. vom BUS eingelesen wird.
  • Seite 9 Mögliche Einstellungen: „1“ / „2“ / „3“ / „4“ . Diese Einstellung ist wichtig, wenn der Fühler auch für andere Logotherm Regelgeräte benötigt wird. Mit diesem Parameter kann der entsprechende Fühler zugeordnet werden, wenn dieser auf den BUS gestellt bzw. vom BUS eingelesen wird.

  • Seite 10: Inbetriebnahme-Einstellungen Für Systeme 2.X

    Mögliche Einstellungen: „1“ / „2“ / „3“ / „4“ . Diese Einstellung ist wichtig, wenn der Fühler auch für andere Logotherm Regelgeräte benötigt wird. Mit diesem Parameter kann der entsprechende Fühler zugeordnet werden, wenn dieser auf den BUS gestellt bzw. vom BUS eingelesen wird.

  • Seite 11: Inbetriebnahme-Einstellungen Für Systeme 3.X

    Mögliche Einstellungen: „1“ / „2“ / „3“ / „4“ . Diese Einstellung ist wichtig, wenn der Fühler auch für andere Logotherm Regelgeräte benötigt wird. Mit diesem Parameter kann der entsprechende Fühler zugeordnet werden, wenn dieser auf den BUS gestellt bzw. vom BUS eingelesen wird.
  • Seite 12 Mögliche Einstellungen: „1“ / „2“ / „3“ / „4“ . Diese Einstellung ist wichtig, wenn der Fühler auch für andere Logotherm Regelgeräte benötigt wird. Mit diesem Parameter kann der entsprechende Fühler zugeordnet werden, wenn dieser auf den BUS gestellt bzw. vom BUS eingelesen wird.

  • Seite 13: Änderungen Der Anlageeinstellungen

    Solaranlage NEIN Mögliche Einstellungen: „JA“ / „NEIN“ Wenn eine Solaranlage installiert ist. Bypassventil NEIN Mögliche Einstellungen: „JA“ / „NEIN“ Wenn das Bypassventil installiert ist. Leistungsmessung NEIN Mögliche Einstellungen: „JA“ / „NEIN“ Wenn die Leistungsmessung installiert ist. E-Ladekreis NEIN Mögliche Einstellungen: „JA“ / „NEIN“ Wenn ein E-Ladekreis installiert ist.

  • Seite 14: Heizkreis 1(2)

    Heizkreis 1(2) Die Menüs „Heizkreis 1“ und „Heizkreis 2“ befinden sich im Menü „Auswahl“, „Heizkreis 2“ wird nur angezeigt, wenn das eingestellte System einen Heizkreis 2 aufweist. Er ist zum Menü „Heizkreis 1“ identisch. Nachstehend sind die im Menü „Heizkreis 1(2)“ befindlichen Untermenüs beschrieben. Beschreibung des Standartfrostschutzes: Sinkt die Außentemperatur unter den eingestellten Wert 10.26 Frostschutz <...

  • Seite 15: Betriebsart

    Drehzahl ---.-% Anzeige der aktuellen Drehzahl der Heizkreispumpe. TV-Auslegung --.-°C Die eingestellte Vorlauftemperatur bei 10.14 TV-Auslegung wird angezeigt. TV adaptiert --.-°C Der ermittelte Wert „TV adaptiert“ wird anstatt 10.14 TV-Auslegung für die Heizkreis-Regelung verwendet. Wird nur mit aktivierter Wohnraumstation (WRS) und deren Zuordnung zu diesem Heizkreis angezeigt und wenn 10.22 TV-Adaptierung „JA“...

  • Seite 16: Pumpenabschaltung (Eco)

    10.04 TWR manuell 21°C Einstellbereich: 0 °C bis 30°C Konstanter Wohnraum-Soll-Wert – ständig. 10.05 TV manuell 20°C Einstellbereich: 1 °C bis 90°C Konstante Soll-Vorlauftemperatur – ständig. Für Leitungsfrostschutz, zum Austrocknen des Estrichs,… . Es ist kein spezielles Ausheizprogramm vorgesehen – die Vorgaben des Estrichherstellers beachten, diese können je nach Hersteller variieren.

  • Seite 17: Heizzeiten

    Heizzeiten Auswahl Die Anlagebetriebsart ist der Heizkreisbetriebsart übergeordnet. … Heizkreis 1 Heizkreis 1 Heizkreis 2 Informationen … Betriebsart Pumpenabschaltung (ECO) Heizzeiten Heizzeiten Urlaub Heizzeiten Einstellungen 1. 06:00 – 22.00 / 22.0 °C 2. __:__ – __:__ / __._ °C Aggregatetest 3.

  • Seite 18: Urlaub

    Urlaub Auswahl … Heizkreis 1 Heizkreis 1 Heizkreis 2 Informationen … Betriebsart Pumpenabschaltung (ECO) Heizzeiten Urlaub Urlaub Einstellungen JJJJ-MM-TT --h JJJJ-MM-TT --h Aggregatetest Urlaub löschen NEIN ◄ ▲▼ Urlaub auswählen; ▲▼ Menüpunkt auswählen; Menü Auswahl aufrufen; ▲▼ Heizkreis 1(2) auswählen; ◄...
  • Seite 19 10.22 TV-Adaptierung Werk: NEIN 10.23 Puffer min. Werk: 40°C 10.24 Laufzeit Ventil Werk: 150sec 10.30 Drz.Steuerung Werk: 0-10V Impuls 10.31 Drz.Steuerung Werk: manuell automatisch 10.32 Drehzahl Werk: 100% 10.33 Drehzahl min. Werk: 10.34 Drehzahl max. Werk: 100% ◄ ▲▼ Einstellungen auswählen; ▲▼...
  • Seite 20 10.12 Exponent 1.10 Einstellbereich: 1.00 bis 2.50 Werkseinstellung: Fußboden- und Wandheizung: 1.10 / Heizkörper: 1.40 / Lüfter: 1.50. Die Einstellung 1.00 bewirkt keine Beeinflussung der Heizkennlinie. Erklärung: Der Exponent ist ein Korrekturwert, der die Heizkurve speziell bei höheren Außentemperaturen (>5°C) automatisch erhöht und zwar deshalb, da jede Heizfläche (Radiator, …) bei reduzierter Vorlauftemperatur –...
  • Seite 21 Beispiel 2: Veränderung der Auslegungstemperatur unter 13.11 TV-Auslegung um jeweils 5°C unter Beibehaltung des Exponenten mit einem Wert von 1.4. 13.09 Exponent = 1.4 13.11 TV-Auslegung = 80°C TV Soll [°C] 13.11 TV-Auslegung = 75°C 13.11 TV-Auslegung = 60° 13.11 TV-Auslegung = 55°C 13.09 Exponent = 1.4 13.11 TV-Auslegung = 40°C 13.11 TV-Auslegung = 35°C...
  • Seite 22 Wirkung: Ist die Außentemperatur gleich der Einstellung 10.13 TA-Auslegung, so wird der „TWR Soll“ nicht erhöht. Ist die Außentemperatur 20°C, so wirkt der eingestellte Wert in voller Höhe, das heißt, der eingestellte „TWR Soll“ und „TWR-abgesenkt“ wird um den Wert 10.21 Behaglichkeit erhöht. „TWR Soll“...

  • Seite 23: Wohnraumstation

    10.34 Drehzahl max. 100% Einstellbereich: 30% bis 100% Maximale Drehzahleinstellung der Heizkreispumpe. Diese Einstellung wird nur angezeigt wenn der Parameter 10.31 Drz. Modus auf „automatisch“ eingestellt ist. Wohnraumstation Auswahl … Heizkreis 1 Heizkreis 1 Heizkreis 2 Informationen … Betriebsart Pumpenabschaltung (ECO) Heizzeiten Urlaub Einstellungen...

  • Seite 24: Aggregatetest

    10.29 Raumeinfluss Einstellbereich: 0.0 bis 10.0 Wird nur bei vorhandener Wohnraumstation angezeigt. Die Einstellung 0.0: Raumeinfluss ist deaktiviert. Die Einstellung 3.0: Abweichungen der „TWR“ vom „TWR Soll“ werden mit dem Faktor 3.0 multipliziert und ergeben eine Parallelverschiebung vom Vorlauftemp. Soll-Wert. Einstellhinweise: Heizkörper: 1.0 bis 6.0 / Fußboden –...

  • Seite 25: Wohnraumstation Wrs 2000

    Wohnraumstation WRS 2000 Temperaturfühler: In der Wohnraumstation ist ein Temperaturfühler integriert. Fernversteller: Mittels Drehrad, kann der Wohnraum Sollwert bei „Heizzeiten“ und bei „abgesenkt“ um ±3K geändert werden (Schrittweite ±0,25K. Die Position „0“ am Gehäuse der Wohnraumstation entspricht den im Regler eingestellten Soll-Werten. Fernanzeige: Sie blinkt alle 2 Minuten kurz auf –...

  • Seite 26: Solaranlage

    WW min + 2K geladen wird. Nutzen: Diese Einstellung verhindert, dass der Warmwasserspeicher durch einen – von Logotherm geregelten – Wärmeerzeuger (Warmwasserladung aus dem Puffer, E-Ladekreis, Öl/Gaskessel etc.) auf WW max. geladen wird, um für eine vorhandene Solaranlage ausreichend Speicherkapazität zur Verfügung zu stellen.
  • Seite 27 6) Betriebsart: Differenz Regelung Der Kollektorsollwert errechnet sich aus der Temperatur am Solarkreisfühler (SK1/SK2) plus den Wert 5.10 Einschaltdiff.. Bei installiertem Vorlauffühler (KKVF ohne ext. Wärmetauscher / VFS mit ext. Wärmetauscher) ergibt sich der Vorlauf-Sollwert aus der Temperatur am Solarkreisfühler (SK1/SK2) plus den Wert 5.11 Einschaltdiff.

  • Seite 28: Informationen

    Informationen Auswahl … Solaranlage Solaranlage … Informationen Informationen Betriebsart Kollektor ---.-°C Einstellungen Kollektor Soll ---.-°C Drehzahlsteuerung Kollektor 2 ---.-°C Solarfrostschutz Kol. Vorlauf ---.-°C Aggregatetest Kol. Rücklauf ---.-°C Vorlauf Sek. ---.-°C TV Soll SK. ---.-°C Warmwasser ---.-°C Warmwasser u. ---.-°C Puffer ---.-°C Puffer unten ---.-°C...

  • Seite 29: Betriebsart

    Puffer unten ---.-°C Die Temperatur am unteren Pufferfühler (Solarkreisfühler 2 – SK2). Puffer 2 ---.-°C Die Temperatur am Pufferfühler (PF2) des zweiten Objektes. Puffer 2 unten ---.-°C Die Temperatur am unteren Pufferfühler des zweiten Objektes (Solarkreisfühler 1 – SK1). SKV1 – SKV2 ---- Die Stellung des Solarkreis Ventils für den Kreis 1 und Kreis 2.

  • Seite 30: Einstellungen

    5.01 Betriebsart Mögliche Einstellungen: „AUS“ / „Sollwert“ / „Automatik“ / „Differenz“ AUS: Alle Ventile (Bypassventil, Absperrventil) sind geschlossen, Pumpen sind ausgeschaltet. Es wird kein Frostschutz ausgeführt. Sollwert*: Die Solaranlage ist aktiv und arbeitet nach den eingestellten Sollwerten. D.H.: Ist die Temperatur am unteren Warmwasserfühler (Solarkreisfühler – SK1) größer als (*für Warmwasser) 5.02 Warmwasser min., so wird der Kollektor Sollwert wie folgt berechnet: Temperatur am Warmwasserfühler unten (SK1) + 5.10 Einschaltdiff.
  • Seite 31 5.10 Einschaltdiff. Werk: 5.11 Einschaltdiff. Sek. Werk: 5.12 Kollektor max. Werk: 120°C 5.13 Kollektor min. Werk: 35°C 5.14 Sicherheitsabschaltung Werk: 95°C 5.15 Abschaltung Werk: 1.0kW 5.16 Abschalttimer Werk: 0min 5.17 Absperrv.Nachl. Werk: 30min 5.18 Bypassv.Nachl. Werk: 30min ◄ ▲▼ Einstellungen auswählen; ▲▼...
  • Seite 32 5.08 Takten bis 90°C Einstellbereich: 60°C bis 100°C Wirkung: Die Leistung des Kollektors kann durch das Takten reduziert werden um eine Kühlung des Kollektors zu erreichen. Bei einer 1-Kreis-Anlage: Die Kollektorpumpe wird bei Erreichen des Wertes 5.05 Puffer Soll bzw. 5.03 Warmwasser Soll (im Puffer bzw.

  • Seite 33: Drehzahlsteuerung

    Drehzahlsteuerung Auswahl … Solaranlage Solaranlage … Informationen Betriebsart Einstellungen Drehzahlsteuerung Drehzahlsteuerung Solarfrostschutz 5.30 Drz-Stg. SP1 Aggregatetest Werk: 5.31 Drz.min. SP1 Werk: 5.32 Drz.max. SP1 Werk: 100% 5.36 Drz-Stg. SP2 Werk: 5.37 Drz.min. SP2 Werk: 5.38 Drz.max. SP2 Werk: 100% 5.42 Drz-Stg. SKP1 Werk: 5.43 Drz.min.
  • Seite 34 5.36 Drz-Stg. SP2 Mögliche Einstellungen: „AUS“ / „Impuls“ / „0-10V“ Impuls: Hierzu kann jede herkömmliche Pumpe (geprüfte Leistung bis 0,23kW) verwendet werden, digitale bzw. elektronisch geregelte Pumpen können nicht verwendet werden. 0-10V: Hierzu muss eine drehzahlgeregelte Pumpe mit einem 0-10 Volt Eingang installiert sein. (Typenvorschlag: WILO Stratos ECO) Bei elektronisch geregelten Pumpen, darf nicht „Impuls“...

  • Seite 35: Solarfrostschutz

    5.55 Drehzahl min. SKP3 Einstellbereich: 30% bis 100% Minimale Drehzahleinstellung der Solarkreispumpe 2. Diese Einstellung wird nur angezeigt wenn der Parameter 5.54 Drzstg. SKP3 auf „Impuls“ bzw. „0-10V“ eingestellt ist. 5.56 Drehzahl max. SKP3 100% Einstellbereich: 30% bis 100% Maximale Drehzahleinstellung der Solarkreispumpe 2. Diese Einstellung wird nur angezeigt wenn der Parameter 5.54 Drzstg.

  • Seite 36: Aggregatetest

    Aggregatetest Der Test dient der Funktionsüberprüfung. Auswahl … Solaranlage Solaranlage … Informationen Betriebsart Einstellungen Drehzahlsteuerung Solarfrostschutz Aggregatetest Aggregatetest Kollektorpumpe 30% bis 100% Kollektorpumpe 2 30% bis 100% Solarkreispumpe 30% bis 100% WW-Ladepumpe 30% bis 100% Puffer-Ladepumpe 30% bis 100% Puffer 2-Ladepumpe 30% bis 100% SKV SK1 –...
  • Seite 37 WW-Ladepumpe Funktionstest der Solarkreispumpe für das Warmwasser (SKP1). Mögliche Einstellungen: „AUS“ / „EIN“ / „30%“ /…/ „90%“. Die Auswahl der %-Schritte ist nur mit aktivierter Drehzahlsteuerung möglich. Puffer-Ladepumpe Funktionstest der Solarkreispumpe für den Puffer (SKP2). Mögliche Einstellungen: „AUS“ / „EIN“ / „30%“ /…/ „90%“. Die Auswahl der %-Schritte ist nur mit aktivierter Drehzahlsteuerung möglich.

  • Seite 38: Leistungsmessung

    Leistungsmessung Informationen Auswahl … Leistungsmessung Leistungsmessung … Informationen Informationen Einstellungen Durchfluss -.---m³/h Fühlerabgleich Leistung -.-kW Vorlauf sek. ---.-°C Rücklauf sek. ---.-°C Kol. Vorlauf ---.-°C Kol. Rücklauf ---.-°C Tagesertrag -----kWh WW Periode -----kWh Puffer Periode -----kWh Puffer2 Periode -----kWh Pool Periode -----kWh WW total -----kWh...

  • Seite 39: Einstellungen

    Puffer 2 Periode --------.-kWh Abgegebene Solarleistung einer Periode an den zweiten Pufferspeicher. Nutzen: Erfassung der abgegebenen kWh einer Solarperiode. Löschen: Vom Betreiber löschbar. Pool Periode --------.-kWh Abgegebene Solarleistung einer Periode an den Swimmingpool. Nutzen: Erfassung der abgegebenen kWh einer Solarperiode. Löschen: Vom Betreiber löschbar.

  • Seite 40: Fühlerabgleich

    Fühlerabgleich Auswahl … Leistungsmessung Leistungsmessung … Informationen Einstellungen Fühlerabgleich Fühlerabgleich Solarvorlauf ---.-°C Solarrücklauf ---.-°C Restzeit 10min ◄ ▲▼ Fühlerabgleich auswählen; Menü Auswahl aufrufen; ▲▼ Solaranlage auswählen; ◄ ◄ Auswahl bestätigen; Auswahl bestätigen; ► ► ► Menü verlassen. Menü verlassen. Menü verlassen. Diese Funktion dient zum Abgleichen der beiden Fühler für die Leistungsmessung.

  • Seite 41: Pool

    Pool Informationen Auswahl … Pool Pool … Informationen Informationen Betriebsart Pool --.-°C Filterzeiten Poolvorlauf --.-°C Einstellungen TV Soll --.-°C Aggregatetest Poolpumpe Poolladepumpe Mischventil ---.-% ◄ ▲▼ Informationen auswählen; ▲▼ Im Menü blättern; Menü Auswahl aufrufen; ▲▼ Pool auswählen; ◄ Auswahl bestätigen; ◄...

  • Seite 42: Filterzeiten

    Filterzeiten Auswahl … Pool Pool … Informationen Betriebsart Filterzeiten Filterzeiten Einstellungen Filterzeiten 1. 06:00 – 22.00 Aggregatetest 2. __:__ – __:__ 3. __:__ – __:__ 4. __:__ – __:__ ◄ ▲▼ Filterzeiten auswählen; ▲▼ Menüpunkt auswählen; Menü Auswahl aufrufen; ▲▼ Filterzeiten auswählen; ◄...

  • Seite 43: Aggregatetest

    11.02 Puffer min. 60°C Einstellbereich: 20°C bis 90°C Die Poolladepumpe (PLP) wird ausgeschaltet bei „Puffer“ < 11.02 Puffer min. . Nutzen: Automatische Pumpen-Abschaltung bzw. Sicherstellen einer „WW-Reserve“. 11.03 Pool min. 20°C Einstellbereich: 5°C bis 40°C Minimale Betriebstemperatur des Pools. 11.04 Pool Soll 22°C Einstellbereich: 15°C bis 40°C Die Solaranlage versucht diesen Wert herzustellen, danach schaltet sie entweder ab, oder lädt –...

  • Seite 44: Puffer

    Puffer Informationen Auswahl … Puffer Puffer … Informationen Informationen Einstellungen Puffer --.-°C Puffer 2 --.-°C F5(1-4) Temp. --.-°C HK-Freigabe ---% ◄ ▲▼ Informationen auswählen; ▲▼ Im Menü blättern; Menü Auswahl aufrufen; ▲▼ Puffer auswählen; ◄ ◄ Auswahl bestätigen; Auswahl bestätigen; ►...

  • Seite 45: Warmwasser 1(2)

    Warmwasser 1(2) Das Menü „Warmwasser“ und „Warmwasser 2“ befindet sich im Menü „Auswahl“ “, „Warmwasser 2“ wird nur angezeigt, wenn das eingestellte System ein Warmwasser 2 aufweist. Er ist zum Menü „Warmwasser 1“ identisch. Nachstehend sind die im Menü „Warmwasser“ befindlichen Untermenüs beschrieben. Das Menü...

  • Seite 46: Betriebsart

    AV Rückladen Der Status des Rückladeabsperrventils (AVR): „ZU“ / „AUF“. Puffer °C Die Temperatur am Pufferfühler. F5(1-4) Temp. °C Die gemittelte Puffertemperatur der Fühler F5(1-4). Betriebsart Auswahl … Warmwasser Warmwasser Warmwasser 2 Informationen … Betriebsart Betriebsart Einstellungen 9.01 Betriebsart Werk: Rückladen Aggregatetest Sperrzeit...

  • Seite 47: Einstellungen

    Einstellungen Auswahl … Warmwasser Warmwasser Warmwasser 2 Informationen … Betriebsart Einstellungen Einstellung Rückladen 9.02 WW nachladen Aggregatetest Werk: NEIN 9.03 WW max. Werk: 60°C 9.04 WW min. Werk: 45°C 9.05 Antilegionellen Werk: NEIN 9.06 Ladedifferenz Werk: 9.07 Sperrzeit von Werk: 22:00 9.08 Sperrzeit bis Werk:...

  • Seite 48: Rückladen

    9.07 Sperrzeit von 22:00 9.08 Sperrzeit bis 05:00 Die Zeit, in der keine Beladung durch den Puffer erfolgt. Ist bei „von“ wie bei „bis“ die gleiche Uhrzeit eingestellt, so ist die Sperrzeitfunktion nicht aktiviert. Eine Sperrzeiteinstellung kann bei einer Fremdsolarregelung von Vorteil sein, um „Ladekapazität“ frei zu halten. 9.09 WW Vorrang NEIN Mögliche Einstellungen: „JA“...

  • Seite 49: Aggregatetest

    9.14 Rücklade Diff. Einstellbereich 2K bis 30K Rückladedifferenz zwischen Warmwasser Puffer. Bei den Systemen 2.5 und 2.6 ist der Fühler F5 (1-4) zwingend erforderlich, da bei der Einstellung F5 (1-4) NEIN das Menü Rückladen nicht aufscheint. Begründung: Würde die Rückladedifferenz bei diesen beiden Systemen nur auf den Pufferfühler (PF) bezogen, kann es ―...

  • Seite 50: Datum Und Uhrzeit

    Datum und Uhrzeit Auswahl … Datum - Uhrzeit Datum - Uhrzeit … Datum JJJJ-MM-TT Zeit 00:00:00 ◄ ▲▼ Menüpunkt auswählen; Menü Auswahl aufrufen; ▲▼ Datum – Uhrzeit auswählen; ◄ Auswahl bestätigen; ▲▼ Wert ändern; ◄ ◄ Auswahl bestätigen; Wert bestätigen; ►...

  • Seite 51: 10 Dcf77-Empfänger

    10 DCF77-Empfänger Wird nur angezeigt bei installiertem DCF77-Empfänger. Das Menü „DCF77-Empfänger“ befindet sich im Menü „Auswahl“. Es handelt sich um einen Funkempfänger zur automatischen Synchronisation des Datums und der Uhrzeit. Nachstehend sind die im Menü „DCF77-Empfänger“ befindlichen Untermenüs beschrieben. 10.1 Informationen Auswahl …...

  • Seite 52: 11 Pellet/Öl/Gas

    11 Pellet/Öl/Gas Das Menü „Pellet/Öl/Gas“ befindet sich im Menü „Auswahl“. Nachstehend sind die im Menü „Pellet/Öl/Gas“ befindlichen Untermenüs beschrieben. Beachten Sie die Sicherheitsvorschriften für den Pellet-/Öl-/Gaskessel und die örtl. Vorschriften. Der Pellet-/Öl-/Gaskessel muss mit den erforderlichen Sicherheitseinrichtungen (wie z. B. der STB) ausgestattet sein.

  • Seite 53: Betriebsart

    11.2 Betriebsart Auswahl … Pellet/Öl/Gas Pellet/Öl/Gas … Informationen Betriebsart Betriebsart Einstellungen 9.01 Betriebsart Werk: Aggregatetest Sperrzeit Frostschutz ◄ ▲▼ Einstellungen auswählen; ▲▼ Menüpunkt auswählen; Menü Auswahl aufrufen; ▲▼ Pellet/Öl/Gas auswählen; ◄ Auswahl bestätigen; ▲▼ Wert ändern; ◄ ◄ Auswahl bestätigen; ◄...

  • Seite 54: Kaminfeger

    3.04 Sockeltemp. 8°C Einstellbereich: 8°C bis 80°C Sockeltemperatur. Diese kann erforderlich sein, um Warmwasser sicher zu stellen und/oder wenn fremdgeregelte Heizkreise vorhanden sind. Bei Pellet/Öl/Gaskessel auf Puffer / im Puffer / Holzkessel mit Pellet/Öl/Gasbrenner bezieht sich 3.04 Sockeltemp. auf die gewünschte Sockeltemperatur im Puffer. Wird diese unterschritten und besteht die Pellet/Öl/Gasfreigabe, wird der Brenner eingeschaltet –...

  • Seite 55: Aggregatetest

    Kaminfegertest Pellet/Öl/Gas … Kaminfegertest Kaminfegertest … Restzeit --min Kesseltemp. --.-°C ◄ ► Menü Pellet/Öl/Gas aufrufen; Test abbrechen. ▲▼ Kaminfegertest auswählen; ◄ Auswahl bestätigen; ► Menü verlassen. STB-Test Pellet/Öl/Gas … STB-Test STB-Test … Restzeit --min Kesseltemp. --.-°C ◄ ► Menü Pellet/Öl/Gas aufrufen; Test abbrechen.

  • Seite 56: 12 E-Ladekreis

    12 E-Ladekreis Dieses Menü wird nur angezeigt, wenn das System einen E-Ladekreis aufweist und dieser durch die Fachkraft freigeschaltet wurde. Das Menü „E-Ladekreis“ befindet sich im Menü „Auswahl“. Nachstehend sind die im Menü „E-Ladekreis“ befindlichen Untermenüs beschrieben. Der E-Ladekreis darf nur von einer Elektrofachkraft installiert und im Menü „Anlage“ freigeschaltet werden.

  • Seite 57: Betriebsart

    WW-Temp. ---.-°C Die Temperatur am Warmwasserfühler. Wird nur angezeigt, wenn sich der E-Ladekreis im WW-Speicher befindet. Puffer ---.-°C Die Temperatur am Pufferfühler. Wird nur angezeigt, wenn sich der E-Ladekreis im Pufferspeicher 1 befindet. E-Ladekreis Statusanzeige. Mögliche Anzeigen: „AUS“ / „EIN“. Periode Periodenzähler in Stunden.

  • Seite 58: Einstellungen

    12.3 Einstellungen Auswahl … E-Ladekreis E-Ladekreis … Informationen Betriebsart Einstellungen Einstellungen Aggregatetest 4.02 E max. Werk: 55°C 4.03 E min. Werk: 45°C 4.04 Sperrzeit von Werk: 00:00 4.05 Sperrzeit bis Werk: 00:00 ◄ ▲▼ Einstellungen auswählen; ▲▼ Menüpunkt auswählen; Menü Auswahl aufrufen; ▲▼...

  • Seite 59: 13 Fernwärme

    13 Fernwärme FWPu-Position frei wählbar. Empfehlung: Anschluss der Vorlaufleitung am zweiten Anschluss PF2/F4 Fühler PF2, wenn der Fühler an der MultiControl 2 angeschlossen ist. Fühler F4, wenn der Fühler ® am LambdaControl 2 BSB angeschlossen ist. FWPu Der Parameter 12.05 Puffer 2 min. bezieht sich auf den Entnahmepuffer (PF2/F4).

  • Seite 60: Betriebsart

    Puffer 2 ---.-°C Die Temperatur am Pufferfühler (systemabhängig PF2 oder F4) des ladenden Puffers. Fernwärmepumpe Status der Fernwärmepumpe (FWP). Mögliche Anzeige: „AUS“ / „EIN“. Umschaltventil Wird nur bei System 3.12 angezeigt. Position des Fernwärme-Umschaltventils. Mögliche Anzeige: „AUF“ / „ZU“. 13.2 Betriebsart Auswahl …...

  • Seite 61: 13.4 Fw-Rückladen

    12.03 Puffer min. 40°C Einstellbereich: 10°C bis 90°C (zu beladender Puffer, Fühler PF) Bei Unterschreiten des eingestellten Wertes (PF), wird die Fernwärmeladung freigegeben. 12.04 Puffer max. 75°C Einstellbereich: 10°C bis 90°C (zu beladender Puffer, Fühler FWPu) Bei Erreichen des eingestellten Wertes am FWPu, wird die Fernwärmeladung beendet. 12.05 Puffer 2 min.

  • Seite 62: Aggregatetest

    13.5 Aggregatetest Der Test dient der Funktionsüberprüfung. Auswahl … Fernwärme Fernwärme … Informationen Betriebsart Einstellungen FW-Rückladen Aggregatetest Aggregatetest Fernwärmepumpe Umschaltventil ◄ ▲▼ Aggregatetest auswählen; ▲▼ Menüpunkt auswählen; Menü Auswahl aufrufen; ▲▼ Fernwärme auswählen; ◄ Auswahl bestätigen; ▲▼ Funktion auswählen; ◄ ◄...

  • Seite 63: 14 Betriebsart Der Anlage

    14 Betriebsart der Anlage Das Menü „Betriebsart Anlage“ befindet sich im Menü „Auswahl“. Nachstehend sind die im Menü „Betriebsart Anlage“ befindlichen Untermenüs beschrieben. Wird eine bestimmte Betriebsart eingestellt, gilt sie für den Warmwasserspeicher, sowie für jeden Heizkreis, welcher von diesem Modul geregelt wird. Nutzen: Die Betriebsart Anlage besitzt höchste Priorität, es ist nicht erforderlich, jeden Heizkreis und den Warmwasserspeicher einzeln auf die gewünschte Betriebsart (Temperatur) einzustellen.

  • Seite 64: Sommerbetrieb

    Diese Einstellung verhindert, dass der Warmwasserspeicher bzw. der Fernwärme Puffer durch einen – von Logotherm geregelten – Wärmeerzeuger auf WW max. bzw. Puffer max. geladen wird, um für die Solaranlage ausreichend Speicherkapazität zur Verfügung zu stellen. Dadurch kann diese besser ausgenutzt werden.

  • Seite 65: 15 Anlage

    15 Anlage 15.1 Informationen Auswahl … Anlage Anlage … Informationen Informationen Einstellungen Regler MultiControl 2 Aggregatetest Software xx.xx Hardware 1.00 Ser.-Nr. -------- Datum JJJJ-MM-TT System Nr. --.-- Bus Nummer ◄ ▲▼ Inbetriebnahme auswählen; ▲▼ Im Menü blättern; Menü Auswahl aufrufen; ▲▼...

  • Seite 66: Einstellungen Bei Systemen 1.X

    15.2 Einstellungen bei Systemen 1.x Die Einstellungen sind vom System abhängig. Für die Anzeige dieses Menüpunktes ist der Fachkraft-Code erforderlich. Auswahl … Anlage Anlage … Inbetriebnahme Einstellungen Einstellungen Aggregatetest 30.00 Sprache Werk: 30.01 System Nr. Werk: --.-- 30.09 Außenfühler Werk: 30.10 Außenfühler-Nr.
  • Seite 67 Mögliche Einstellungen: „1“ / „2“ / „3“ / „4“ . Diese Einstellung ist wichtig, wenn der Fühler auch für andere Logotherm Regelgeräte benötigt wird. Mit diesem Parameter kann der entsprechende Fühler zugeordnet werden, wenn dieser auf den BUS gestellt bzw. vom BUS eingelesen wird.
  • Seite 68 9.11 WW Rückladen NEIN Mögliche Einstellungen: „JA“ / „NEIN“. Wenn eine Rückladung des Warmwasserspeichers an den Pufferspeicher gewünscht ist. Diese Funktion kann mit jedem System welches einen Warmwasserspeicher aufweist genutzt werden. 3.00 Pellet / Öl / Gas NEIN Mögliche Einstellungen: „Öl-Gas“ / „Pellet“ / „NEIN“ Öl-Gas: Wenn ein Öl-/Gaskessel installiert ist.

  • Seite 69: Einstellungen Bei Systemen 2.X

    15.3 Einstellungen bei Systemen 2.x Die Einstellungen sind vom System abhängig. Auswahl Anlage Anlage … Inbetriebnahme Einstellungen Einstellungen Aggregatetest 30.00 Sprache Werk: 30.01 System Nr. Werk: --.-- 30.11 Pufferfühler Werk: 30.12 Pufferfühler-Nr. Werk: 30.21 Pufferfühler 2 Werk: 30.22 Pufferf.-2-Nr. Werk: 30.13 F5(1-4) Werk: NEIN...
  • Seite 70 Mögliche Einstellungen: „1“ / „2“ / „3“ / „4“ . Diese Einstellung ist wichtig, wenn der Fühler auch für andere Logotherm Regelgeräte benötigt wird. Mit diesem Parameter kann der entsprechende Fühler zugeordnet werden, wenn dieser auf den BUS gestellt bzw. vom BUS eingelesen wird.
  • Seite 71 9.11 WW2 Rückladen NEIN Mögliche Einstellungen: „JA“ / „NEIN“. Wenn eine Rückladung des Warmwasserspeichers an den Pufferspeicher gewünscht ist. Diese Funktion kann mit jedem System welches einen Warmwasserspeicher aufweist genutzt werden. 5.00 Solaranlage NEIN Mögliche Einstellungen: „JA“ / „NEIN“. Wenn eine Solaranlage installiert ist. NEIN: Wenn an der Solaranlage ein Defekt aufgetreten ist und die Anlage aus Sicherheitsgründen deaktiviert werden muss.

  • Seite 72: Einstellungen Bei Systemen 3.X

    15.4 Einstellungen bei Systemen 3.x Die Einstellungen sind vom System abhängig. Auswahl … Anlage Anlage … Inbetriebnahme Einstellungen Einstellungen Aggregatetest 30.00 Sprache Werk: 30.01 System Nr. Werk: --.-- 30.09 Außenfühler Werk: NEIN 30.10 Außenfühler-Nr. Werk: 30.11 Pufferfühler Werk: 30.12 Pufferfühler -Nr. Werk: 30.21 Pufferfühler 2 Werk:...
  • Seite 73 Mögliche Einstellungen: „1“ / „2“ / „3“ / „4“ . Diese Einstellung ist wichtig, wenn der Fühler auch für andere Logotherm Regelgeräte benötigt wird. Mit diesem Parameter kann der entsprechende Fühler zugeordnet werden, wenn dieser auf den BUS gestellt bzw. vom BUS eingelesen wird.
  • Seite 74 3.00 Pellet / Öl / Gas NEIN Mögliche Einstellungen: „Öl-Gas“ / „Pellet“ / „NEIN“ Öl-Gas: Wenn ein Öl-/Gaskessel installiert ist. Pellet: Wenn ein Pelletkessel installiert ist. 5.00 Solaranlage NEIN Mögliche Einstellungen: „JA“ / „NEIN“. Wenn eine Solaranlage installiert ist. NEIN: Wenn an der Solaranlage ein Defekt aufgetreten ist und die Anlage aus Sicherheitsgründen deaktiviert werden muss.

  • Seite 75: 15.5 Aggregatetest

    15.5 Aggregatetest Auswahl … Anlage Anlage … Inbetriebnahme Einstellungen Aggregatetest Aggregatetest LED Störung AUS/EIN LED Info AUS/EIN LED Nachlegen AUS/EIN Summer AUS/EIN ◄ ▲▼ Inbetriebnahme auswählen; ▲▼ Im Menü blättern; Menü Auswahl aufrufen; ▲▼ Anlage auswählen; ◄ ◄ Auswahl bestätigen; Auswahl bestätigen;...

  • Seite 76: 17 Störungen - Hinweise

    17 Störungen – Hinweise Wenn Störungen oder Hinweise auftreten, beachten Sie die angezeigte Störungs-/ Hinweisnummer in der Textanzeige. Nähere Information zu der jeweiligen Störungs-/ Hinweisnummer finden Sie in diesem Kapitel. ● Bei Störungen, die mit der „rot“ leuchtenden Anzeige 3 kenntlich gemacht werden, ist kein Reglerbetrieb und ggf.

  • Seite 77: Störung 1.05: Adc (Analog- Digitalkonverter)

    Störung 1.05: ADC (Analog- Digitalkonverter) MultiControl 2 Ursache: ADC (Analog- Digitalkonverter) Anzeige 3 rot: Leuchtet Störung 1.05 Informationstext: Regler defekt Ersatzprogramm: NEIN Rücksetzen: Nicht möglich Abhilfe: Fachkraft verständigen – Regler ersetzen. Reglerfunktion: Alle Funktionen AUS. Störung 1.08: Datum – Uhr nicht eingestellt Ursache: Stromausfall >...

  • Seite 78: Störung 1.11: Außenfühler

    Störung 1.11: Außenfühler Ursache: Messwerte falsch MultiControl 2 Anzeige 2 gelb: Leuchtet Störung 1.11 Informationstext: Eingeschränkter Betrieb Außenfühler Ersatzprogramm: Rücksetzen: Automatisch nach der Störungsbehebung Fehlererkennung: Am Fühlereingang ST48 (KL4 – 5) wird eine Temperatur >60°C (Unterbrechung) oder < -50°C (Kurzschluss) vom Regler gemessen.

  • Seite 79: Störung 3.01: Pufferfühler

    Störung 3.01: Pufferfühler Ursache: Messwerte falsch MultiControl 2 Anzeige 2 gelb: Leuchtet Störung 3.01 Informationstext: Eingeschränkter Betrieb Pufferfühler Ersatzprogramm: NEIN Rücksetzen: Automatisch nach der Störungsbehebung Fehlererkennung: Am Fühlereingang ST53 (KL1 – 2) wird eine Temperatur ≥ 150°C (Unterbrechung) oder ≤ -50°C (Kurzschluss) vom Regler gemessen.

  • Seite 80: Störung 3.04: Pufferfühler 2 Vom Bus

    Störung 3.04: Pufferfühler 2 vom BUS Ursache: Bus-Kommunikation, Pufferfühler-Nr. stimmt nicht überein. MultiControl 2 Anzeige 2 gelb: leuchtet Störung 3.04 Informationstext: Eingeschränkter Betrieb Pufferfühler 2 Ersatzprogramm: vom Bus Rücksetzen: Automatisch nach Fehlerbehebung Fehlerursache: An der MultiControl 2 ist eine falsche Pufferfühler-Nr. eingestellt. Sind an der CAN-Bus Leitung beide CAN-Bus Stecker richtig aufgepresst? Abhilfe: Fachkraft verständigen –...

  • Seite 81: Störung 5.01: Warmwasserfühler

    Störung 5.01: Warmwasserfühler Ursache: Messwerte falsch MultiControl 2 Anzeige 2 gelb: Leuchtet Störung 5.01 Informationstext: Warmwasser Ersatzprogramm: Nein Fühler Rücksetzen: Automatisch nach der Störungsbehebung Fehlererkennung: Am Fühlereingang ST57 (KL1 – 2) wird eine Temperatur ≥ 290°C (Unterbrechung) oder ≤ -50°C (Kurzschluss) vom Regler gemessen.

  • Seite 82: Störung 6.01: Heizkreis 1 Fühler

    Störung 6.01: Heizkreis 1 Fühler Ursache: Messwerte falsch MultiControl 2 Anzeige 2 gelb: Leuchtet Störung 6.01 Informationstext: Heizkreis 1 Ersatzprogramm: NEIN Fühler Rücksetzen: Automatisch nach der Störungsbehebung Fehlererkennung: Am Fühlereingang ST55 (KL1 – 2) (ST52 KL3–4 bei System 3) wird eine Temperatur ≥ 150°C (Unterbrechung) oder ≤...

  • Seite 83: Hinweis 6.02: Heizkreis 2 Wrs2000 Fühler

    Hinweis 6.02: Heizkreis 2 WRS2000 Fühler Ursache: Messwerte falsch MultiControl 2 Anzeige 2 gelb: leuchtet Hinweis 6.02 Informationstext: Heizkreis 2 Ersatzprogramm: WRS2000 Fühler Rücksetzen: Automatisch nach Fehlerbehebung Fehlererkennung: Am Fühlereingang ST52 (KL3 – 4) wird eine Temperatur >60°C (Unterbrechung) oder < -50°C (Kurzschluss) vom Regler gemessen.

  • Seite 84: Störung 6.03: Heizkreis 2 Wrs-D

    Störung 6.03: Heizkreis 2 WRS-D Ursache: Bus-Kommunikation, WRS-D Nummer am Regler und der WRS-D stimmen MultiControl 2 nicht überein, Störung 6.03 Anzeige 2 gelb: leuchtet Heizkreis 2 Informationstext: WRS-D Bus Ersatzprogramm: Rücksetzen: Automatisch nach Fehlerbehebung Fehlerursache: An der WRS-D ist eine andere WRS-D Busnummer eingestellt als am Regler MultiControl 2. Beachten Sie die Einstellung 10.19 Wohnraumstation im Kap.

  • Seite 85: Störung 8.02: Kollektorfühler 2

    Störung 8.02: Kollektorfühler 2 Ursache: Messwerte falsch MultiControl 2 Anzeige 2 gelb: Leuchtet Störung 8.02 Informationstext: Kollektor 2 Ersatzprogramm: NEIN Fühler Rücksetzen: Automatisch nach der Störungsbehebung Fehlererkennung: Am Fühlereingang ST56 (KL1 – 2) wird eine Temperatur ≥ 290°C (Unterbrechung) oder ≤ -50°C (Kurzschluss) vom Regler gemessen.

  • Seite 86: Störung 8.05: Vorlauffühler Sekundär

    Störung 8.05: Vorlauffühler sekundär Ursache: Messwerte falsch MultiControl 2 Anzeige 2 gelb: Leuchtet Störung 8.05 Informationstext: Vorlauf sek. Ersatzprogramm: Fühler Rücksetzen: Automatisch nach der Störungsbehebung Fehlererkennung: Am Fühlereingang ST45 (KL3 – 4) wird eine Temperatur ≥ 150°C (Unterbrechung) oder ≤ -50°C (Kurzschluss) vom Regler gemessen.

  • Seite 87: Störung 8.08: Pufferfühler Vom Bus

    Störung 8.08: Pufferfühler vom BUS Ursache: Bus-Kommunikation, Pufferfühler-Nr. stimmt nicht überein. MultiControl 2 Anzeige 2 gelb: leuchtet Störung 8.08 Informationstext: Eingeschränkter Betrieb Pufferfühler Ersatzprogramm: vom BUS Rücksetzen: Automatisch nach Fehlerbehebung Fehlerursache: An der MultiControl 2 ist eine falsche Pufferfühler-Nr. eingestellt. Sind an der CAN-Bus Leitung beide CAN-Bus Stecker richtig aufgepresst? Abhilfe: Fachkraft verständigen –...

  • Seite 88: Störung 8.11: Puffer 2 Unten Fühler (Sk1)

    Störung 8.11: Puffer 2 unten Fühler (SK1) Ursache: Messwerte falsch MultiControl 2 Anzeige 2 gelb: Leuchtet Störung 8.11 Informationstext: Puffer 2 unten Ersatzprogramm: NEIN Fühler Rücksetzen: Automatisch nach der Störungsbehebung Fehlererkennung: Am Fühlereingang ST56 (KL1 – 2) wird eine Temperatur ≥ 290°C (Unterbrechung) oder ≤ -50°C (Kurzschluss) vom Regler gemessen.

  • Seite 89: Störung 8.14: Warmwasser Unten Fühler (Sk1)

    Störung 8.14: Warmwasser unten Fühler (SK1) Ursache: Messwerte falsch MultiControl 2 Anzeige 2 gelb: Leuchtet Störung 8.14 Informationstext: Warmwasser unten Ersatzprogramm: NEIN Fühler Rücksetzen: Automatisch nach der Störungsbehebung Fehlererkennung: Am Fühlereingang ST56 (KL1 – 2) wird eine Temperatur ≥ 290°C (Unterbrechung) oder ≤ -50°C (Kurzschluss) vom Regler gemessen.

  • Seite 90: Störung 10.02: Warmwasserfühler Vom Bus

    Störung 10.02: Warmwasserfühler vom BUS Ursache: Bus-Kommunikation, WW-Fühler-Nr. stimmt nicht überein. MultiControl 2 Anzeige 2 gelb: leuchtet Störung 10.02 Informationstext: Eingeschränkter Betrieb WW-Fühler Ersatzprogramm: vom BUS Rücksetzen: Automatisch nach Fehlerbehebung Fehlerursache: An der MultiControl 2 ist eine falsche WW-Fühler-Nr. eingestellt. Sind an der CAN-Bus Leitung beide CAN-Bus Stecker richtig aufgepresst? Abhilfe: Fachkraft verständigen –...

  • Seite 91: Störung 11.01: Poolfühler

    Störung 11.01: Poolfühler Ursache: Messwerte falsch MultiControl 2 Anzeige 2 gelb: Leuchtet Störung 11.01 Informationstext: Pool Ersatzprogramm: Nein Fühler Rücksetzen: Automatisch nach der Störungsbehebung Fehlererkennung: Am Fühlereingang ST56 (KL1 – 2) wird eine Temperatur ≥ 150°C (Unterbrechung) oder ≤ -50°C (Kurzschluss) vom Regler gemessen.

  • Seite 92: 18 Stichwortverzeichnis
