7
Inbetriebnahme
Nach Einbau und Anschluss des ISOMETER® muss die Spannungsversorgung und das HV-Netz zugeschaltet
werden.
Die ordnungsgemäße Funktionalität kann wie folgt überprüft werden:
Für die ordnungsgemäße Funktionalität der CAN-Bus Schnittstelle ist eine korrekt installierte Terminierung
notwendig. Das Gerät sendet nach Einschalten der Versorgungsspannung automatisch die zyklische Nachricht
IMD_Info_General in einem Intervall von 100 ms. Sofern das Gerät korrekt konfiguriert ist (z.B. Parameter
Isolation: Threshold_Warning, Isolation: Threshold_Error, etc.), sich im Status: Device Activity = 0xFE befindet
und mindestens 12 Einzelmessungen durchgeführt wurden, sollte kein Alarm mehr aktiv sein (Status: Warnings
and Alarms).

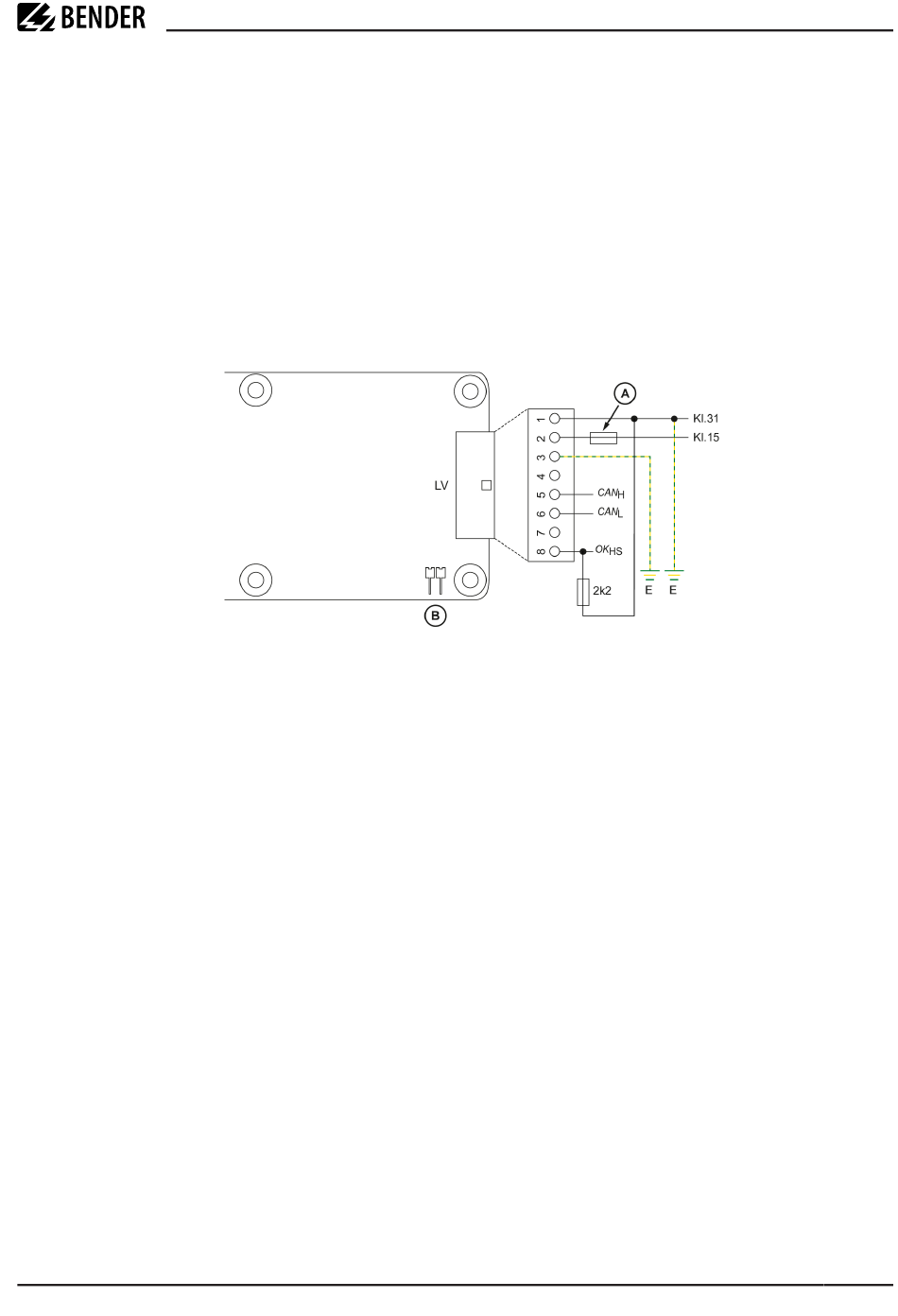

A
Vorsicherung
Jumper stecken für Aktivierung der 120 Ω Terminierung
B
iso175_D00415_01_M_XXDE/11.2023
ISOMETER® iso175
23
