Montage, Anschluss und Inbetriebnahme
3
Montage, Anschluss und Inbetriebnahme
3.1

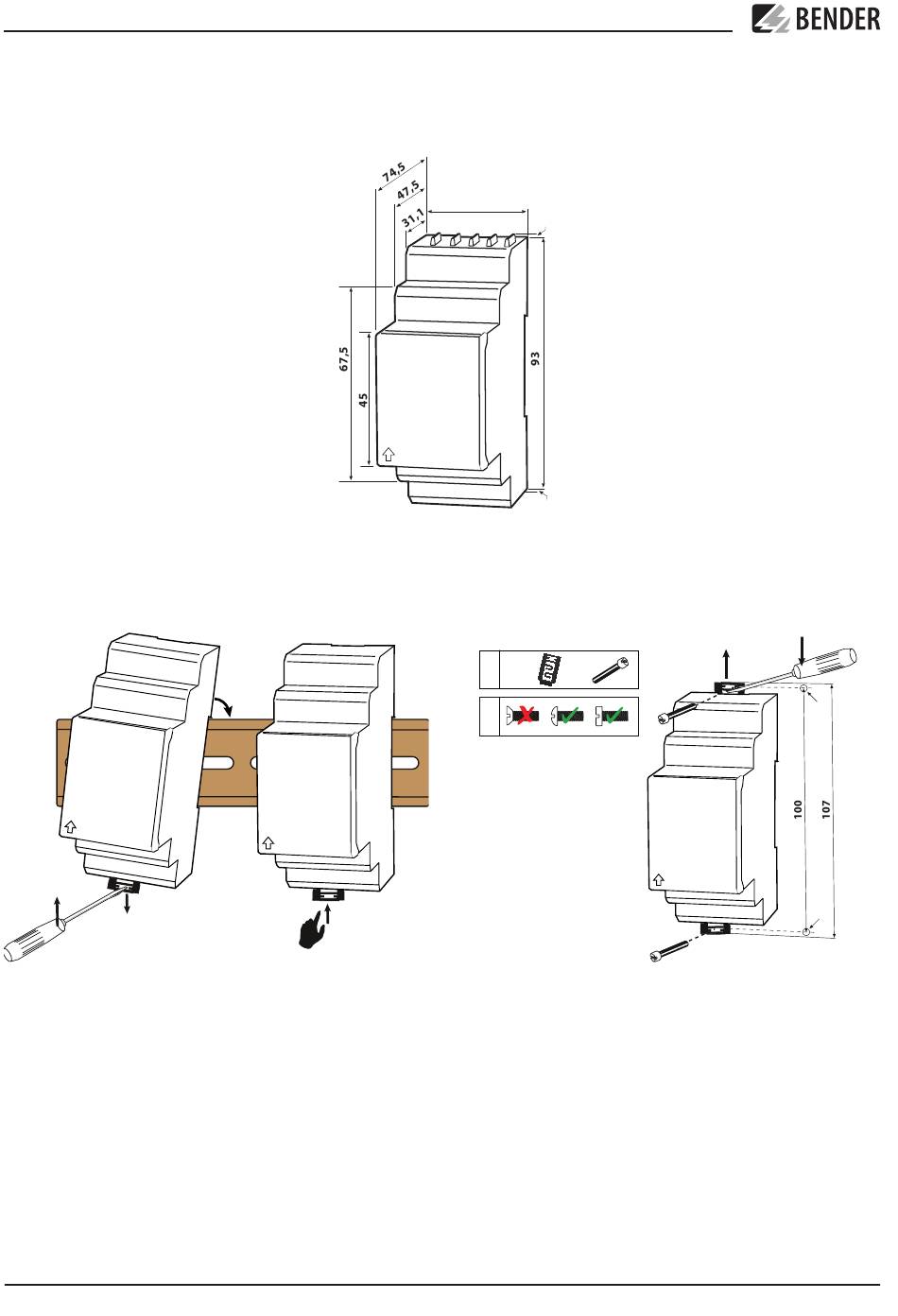

Abmessungen
3.2
Montage
1.
Variante A: Montage auf Hutschiene
Die Frontplattenabdeckung ist an der mit einem Pfeil gekennzeichneten unteren Seite aufzuklap-
pen.
16
isoGEN423_D00221_03_M_XXDE / 04.2021
Abb. 3–1 Alle Maße in mm
2.
3.
Click!
36
2
2
&
1 x
2 x
!
Variante B: Schraubbefestigung
Click
M4
M4
