ISOMETER® iso175

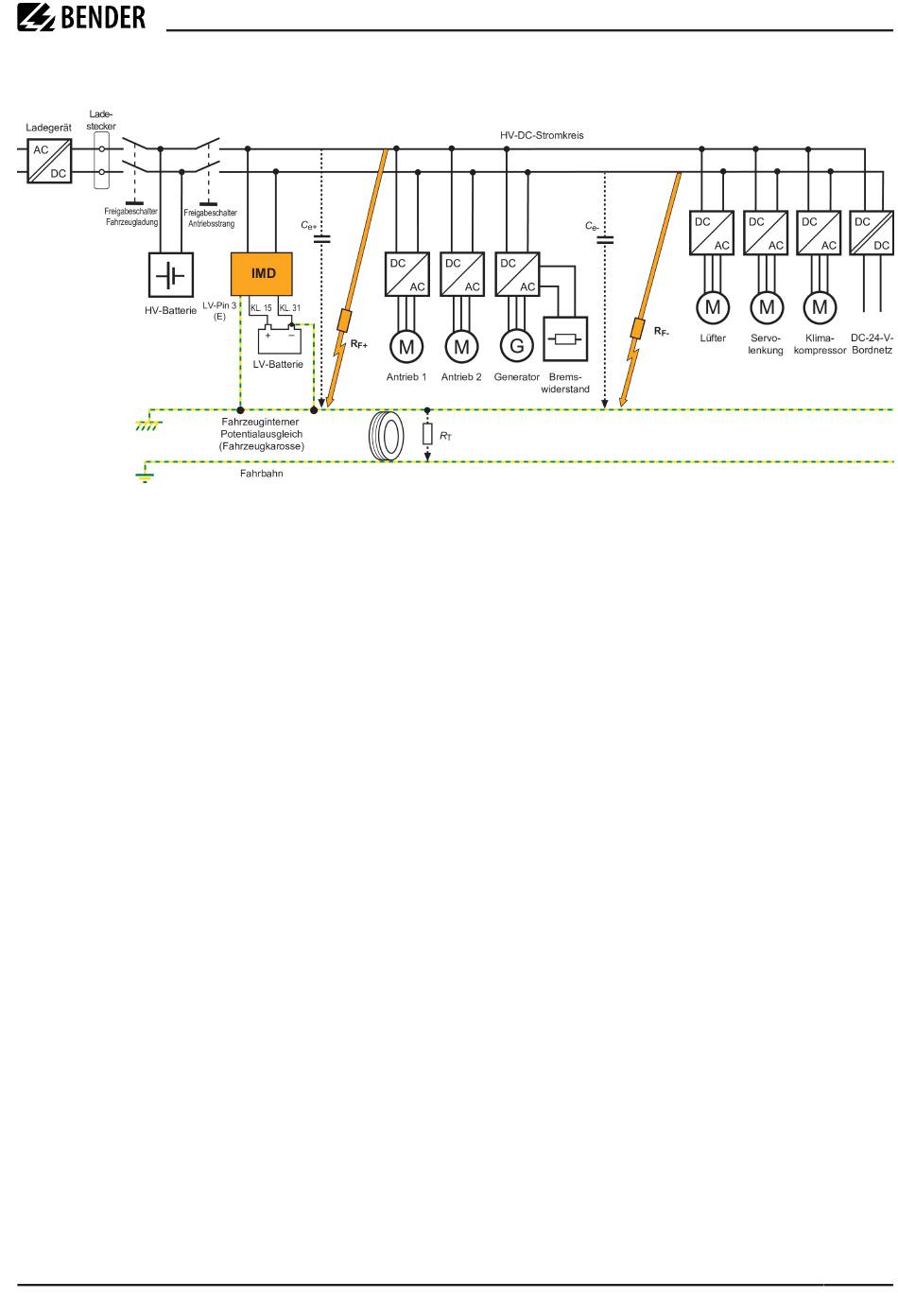

Anschlussbeispiel
4.3.4 Schnellstartmessung
Das ISOMETER® beinhaltet eine profilabhängige Schnellstartmessung. Dadurch erhält der Anwender nach
einem Neustart einen schnellen Überblick über den Isolationszustand des HV-Systems bevor eine erste
vollständige Messung durchgeführt worden ist. Folgende Profile unterstützen diese Funktionalität:
• 1: Standard with fast startup (default)
• 3: High capacity with fast startup
Wichtig hierbei ist, dass diese Funktionalität nur während des Gerätestatus R_iso_status = 0xFC (estimated
isolation value during startup) aktiv ist. Während dieses Gerätestatus kann der Anwender die Information
Status: Warnings_and_Alarms Bit 9 (Unsafe to Start) zusätzlich auswerten. Sobald dieses Signal den Wert false
anzeigt, entspricht der Isolationswiderstand des angeschlossenen Systems mindestens dem 2-fachen des
konfigurierten Parameter Isolation: Threshold_Warning.
Während dieses Gerätestatus werden Zwischenwerte (Estimated) des Isolationswiderstandes mit einer
Periodendauer von 200 ms berechnet. Charakteristisch für den Verlauf dieser Zwischenwerte ist, dass
der Messwert bei einem stabilen HV-System (keine Spannungsschwankung) stetig ansteigt, bis der erste
vollständige Isolationsmesswert verfügbar ist. Um die Vertrauenswürdigkeit der berechneten Zwischenwerte
(Estimation) besser beurteilen zu können, gibt es zu jedem Zwischenwert ebenfalls eine dazugehörige
Qualitätsinformation (Isolation: Quality). Beide Messwerte (Estimated, Quality) werden intern bereits
ausgewertet und das Ergebnis als Signal Status: Warnings_and_Alarms Bit 9 ausgegeben.
Die Bewertung der beiden Messwerte ist dabei wie folgt:
Bedingung1:
Der aktuell berechnete Zwischenwert (Estimated) muss mindestens dem 2-fachen des Alarm-Warning
Schwellwertes (Isolation: Threshold_Warning) entsprechen.
Bedingung 2:
Die Messwertqualität muss mindestens 80% betragen.
Wenn beide Bedingungen erfüllt sind, wird das HV-System als sicher erachtet und das Signal Status:
Warnings_and_Alarms Bit 9 = false gesetzt.
