Schulungen und Seminare www.bender.de -> Fachwissen -> Seminare. Lieferbedingungen Es gelten die Liefer- und Zahlungsbedingungen der Firma Bender. Sie sind gedruckt oder als Datei bei Bender erhältlich. Für Softwareprodukte gilt: „Softwareklausel zur Überlassung von Standard-Software als Teil von Lieferungen, Ergänzung und Änderung der Allgemeinen Lieferbedingungen für Erzeugnisse und Die Elektroindustrie Leistungen der Elektroindustrie“...
• Eigenmächtigen baulichen Veränderungen am Gerät. • Nichtbeachten der technischen Daten. • Unsachgemäß durchgeführten Reparaturen • Verwendung von Zubehör und Ersatzteilen, die Bender nicht empfiehlt • Katastrophenfällen durch Fremdkörpereinwirkung und höhere Gewalt. • Montage und Installation mit nicht empfohlenen Gerätekombinationen.

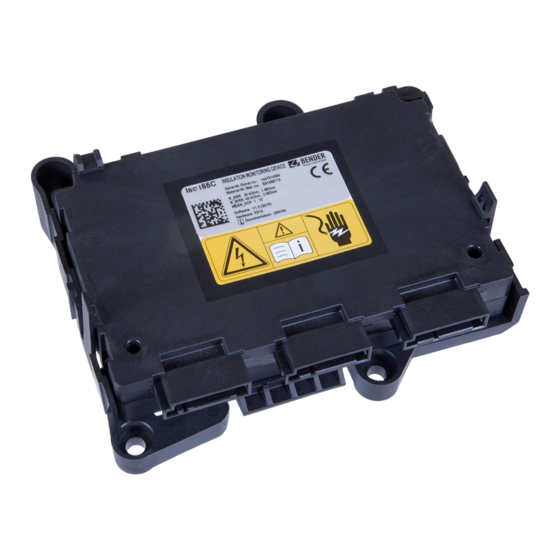

ISOMETER® iso165C + iso165C-1 Bestimmungsgemäße Verwendung Das ISOMETER® iso165C und ISOMETER® iso165C-1 überwacht den Hochvolt (HV)-Isolationswiderstand zwischen der Fahrzeugmasse und den aktiven Hochvoltkomponenten eines ungeerdeten DC- Antriebssystems (IT-System) in Elektrofahrzeugen mit Versorgungsspannungen von DC 0 V...600 V. Der Isolationszustand wird sowohl auf der Gleichspannungsseite als auf der Wechselspannungsseite des Motors des elektrischen Antriebssystems überwacht.
Funktion Funktion Gerätemerkmale • Isolationsüberwachung von AC- und DC-Isolationsfehlern für ungeerdete Systeme (IT-Systeme) im Bereich von 0 V…600 V Peak • Stromversorgung für alle internen Spannungen • Kontinuierliche Messung des Isolationswiderstandes von 0 Ω…50 MΩ • Ansprechzeit von ≤ 20 s für gemessenen Isolationswiderstand (mittels Gleichstromimpulsen (DCP) •...
Funktion Die ersten Messwerte nach dem Einschalten sind: HV-Relais offen HV-Relais geschlossen Isolationswiderstand 50.000 kΩ Wert in kΩ Spannung HV1 Wert in V Spannung HV2 Wert in V Wert in V Das ISOMETER® erzeugt eine pulsierende Messspannung, die dem IT-System über die Klemmen T_31_E/ KE (Chassis) überlagert wird.
ISOMETER® iso165C + iso165C-1 Maße 141,82 ±2 43,2 ±0,6 ±1 Geräteabmessungen max. zulässige Unebenheit zwischen den Befestigungspunkten Alle Maße in mm iso165C_C1_D00154_06_M_XXDE / 03.2021...
ISOMETER® iso165C + iso165C-1 Anschluss Anschlussbedingungen eines elektrischen Schlags! An den Klemmen HV1 ±/HV2 ± können Nennspannungen bis efahr 600 V anliegen. Bei Berühren von unter Spannung stehender Anlagenteile besteht die Gefahr eines elektrischen Schlags. Nehmen Sie das Gerät nur mit montierten und eingerasteten Klemmenabdeckungen in Betrieb.
Bedienung Bedienung Meldungen Die Kommunikation zwischen der anfragenden Instanz in der Fahrzeugumgebung und dem ISOMETER® erfolgt über den HS-CAN-Bus. Das ISOMETER® kann folgende HS-CAN-Nachrichten verarbeiten: Meldung CAN-ID Richtung Zyklisch IMD_Info 0x37 IMD_Request 0x22 IMD_Response 0x23 Die Nachrichten enthalten entweder DataByte- oder DataWord-Werte. Die Byte-Reihenfolge für die DataWord-Werte ist: DataByte Byte-Reihenfolge...
ISOMETER® iso165C + iso165C-1 IMD_Request IMD_Request ist eine Anfrage an das ISOMETER® und erzeugt immer eine Antwort IMD_Response. Sie kann Control (CTL)-, SET- und GET-Befehle verarbeiten. Eine Anfrage hat folgendes Format: Byte Data1 Data2 Data3 Data4 Unbe- Unbe- Unbe- nutzt nutzt nutzt DataWord1...
Bedienung GET-Befehle DBC-Befehlbeschreibung Verriegelt S_VIFC_DUMMY 0x37 S_IMC_GET_STATUS 0x35 S_IMC_GET_R_ISO 0x32 S_IMC_GET_R_ISO_ERR_THR 0x39 S_IMC_GET_R_ISO_WRN_THR 0x3C S_IMC_GET_MEAN_FACTOR 0x36 S_IMC_GET_HV_1 0x3A S_IMC_GET_HV_2 0x33 S_IMC_GET_VERSION 0xDC S_VIFC_GET_STATUS 0xDD S_VIFC_GET_HV_RELAIS 0xDE S_VIFC_GET_VERSION 0x5A S_IMC_GET_TEST_CNT 0x3D S_IMC_GET_MANUFACTURER Befehlbeschreibungen finden Sie unter Kapitel 7.2 auf Seite 6.3.1 Beispiel Das nachfolgend dargestellte Beispiel ist eine Anfrage zur Entriegelung des Gerätes: CAN-ID DLC*...
ISOMETER® iso165C + iso165C-1 IMD_Response IMD_Response wird ausschließlich als Antwort auf den IMD_Request-Befehl erstellt. Das System garan- tiert, dass jede Anfrage beantwortet wird, wenn der IMD_Request in die Warteschlange aufgenommen wurde. Die Antwort kann eines von zwei Datenframe-Formaten haben: Eine gültige Antwort kommt zu- rück, wenn die Anfrage erfolgreich beantwortet werden kann.
Befehl- und Datenwertbeschreibungen Befehl- und Datenwertbeschreibungen Benennungszuordnung 7.1.1 Signalbenennung Präfix Beschreibung Befehl Datenwert Physikalische Schnittstelle 7.1.2 DBC-Signalbenennung Die Datenwertkennung „D_“ ist aufgrund der Redundanz nicht in der DBC-Signalbenennung enthalten. Stattdessen wird eine Kennung hinzugefügt, die es ermöglicht, dieselbe Kennung für Datenwerte in verschiedenen Nachrichten zu verwenden und so jeglichen Benennungskonflikt in der DBC vermeidet.
ISOMETER® iso165C + iso165C-1 IMD_Request IMD_Response 0x21 0x21 DataWord1 D_IMC_SELFTEST_SCR D_IMC_SELFTEST_SCR DataWord2 7.2.1.2 S_VIFC_CTL_IMC_RESET Dieser Befehl ist eine Anfrage, um den Selbsttest des IMCs zurückzusetzen. IMD_Request IMD_Response 0xC8 0xC8 DataWord1 DataWord2 7.2.1.3 S_VIFC_CTL_LOCK Dieser Befehl ist eine Anfrage, um das Gerät gegen irrtümliche Änderungen zu verriegeln oder zu ent- riegeln.
Befehl- und Datenwertbeschreibungen 7.2.2 SET-Befehle 7.2.2.1 S_IMC_SET_R_ISO_ERR_THR Dieser Befehl ist eine Anfrage, um den Isolationsfehler-Grenzwert einzustellen. IMD_Request IMD_Response 0x28 0x28 DataWord1 D_IMC_R_ISO_ERR_THR D_IMC_R_ISO_ERR_THR DataWord2 7.2.2.2 S_IMC_SET_R_ISO_WRN_THR Dieser Befehl ist eine Anfrage, um den Isolationswarnungs-Grenzwert einzustellen. IMD_Request IMD_Response 0x29 0x29 DataWord1 D_IMC_R_ISO_WRN_THR D_IMC_R_ISO_WRN_THR DataWord2...
ISOMETER® iso165C + iso165C-1 7.2.3 GET-Befehle 7.2.3.1 S_VIFC_DUMMY Dieser Befehl fragt eine „Dummy“-Antwort ohne Funktion (Ping) an. IMD_Request IMD_Response 0x00 DataWord1 DataWord2 7.2.3.2 S_IMC_GET_STATUS Dieser Befehl fragt den internen Status des IMCs ab. IMD_Request IMD_Response 0x37 0x37 DataWord1 D_IMC_STATUS DataWord2 D_IMC_STATUS_EXT 7.2.3.3 S_IMC_GET_R_ISO Dieser Befehl fragt den Isolationswiderstand ab.
Befehl- und Datenwertbeschreibungen 7.2.3.5 S_IMC_GET_R_ISO_WRN_THR Dieser Befehl fragt den Isolationswarnungs-Grenzwert ab. IMD_Request IMD_Response 0x39 0x39 DataWord1 D_IMC_R_ISO_WRN_THR DataWord2 7.2.3.6 S_IMC_GET_MEAN_FACTOR Dieser Befehl fragt den Mittelwertfaktor des Algorithmus zur Mittelwertbildung des Isolationswiderstandes ab. IMD_Request IMD_Response 0x3C 0x3C DataWord1 D_IMC_MEAN_FACTOR DataWord2 7.2.3.7 S_IMC_GET_HV_1 Dieser Befehl fragt den HV-Wert zwischen HV1_POS und HV1_NEG ab.
ISOMETER® iso165C + iso165C-1 7.2.3.9 S_IMC_GET_VERSION Dieser Befehl fragt die Software-Version des IMCs ab. IMD_Request IMD_Response 0x33 0x33 DataWord1 D_IMC_VERSION_INDEX D_IMC_VERSION_INDEX DataWord2 D_IMC_VERSION 7.2.3.10 S_IMC_GET_TEST_CNT Dieser Befehl fragt den Isolationsüberwachungszähler ab. IMD_Request IMD_Response 0x5A 0x5A DataWord1 D_IMC_TEST_CNT DataWord2 7.2.3.11 S_IMC_GET_MANUFACTURER Dieser Befehl fragt Herstellerinformationen ab.
Befehl- und Datenwertbeschreibungen 7.2.3.13 S_VIFC_GET_HV_RELAIS Dieser Befehl fragt den Zustand der HV-Relais in dem HV-Ankopplungsnetzes ab. IMD_Request IMD_Response 0xDD 0xDD DataWord1 D_VIFC_HV_RELAIS D_VIFC_HV_RELAIS DataWord2 D_VIFC_HV_RELAIS_STATE 7.2.3.14 S_VIFC_GET_IMC_ALIVE Dieses Signal fragt den „Alive“-Zustand des IMCs ab. IMD_Request IMD_Response 0xE2 0xE2 DataWord1 D_VIFC_IMC_ALIVE DataWord2 7.2.3.15 S_VIFC_GET_VERSION...
ISOMETER® iso165C + iso165C-1 Datenwertbeschreibungen 7.3.1 D_IMC_SELFTEST_SCR Dieser Datenwert stellt das Selbsttest-Szenario dar. Wert Beschreibung Keine Maßnahme OverAll-Szenario ParameterConfig-Szenario 7.3.2 D_IMC_R_ISO_ERR_THR Dieser Datenwert stellt den Grenzwert dar, der einen Isolationsfehler auslöst, wenn der Isolationswiderstand unter diesem Wert liegt. Einheit kΩ Standardwert 55 (for iso165C) 250 (for iso165C-1)
Befehl- und Datenwertbeschreibungen 7.3.7 D_IMC_R_ISO Dieser Datenwert stellt den durchschnittlichen Isolationswert gemessen durch den IMC dar. Einheit kΩ Standardwert Auflösung Bereich 0…50.000 7.3.8 D_IMC_R_ISO_BIAS Dieser Datenwert stellt die Tendenz zu dem Ort des Isolationsfehlers dar. Dieser Wert wird nur angezeigt, wenn ein Isolationsfehler vorhanden ist und die gemessene Spannung ≥...
ISOMETER® iso165C + iso165C-1 7.3.11 D_IMC_MANUFACT_DATA Dieser Datenwert stellt den ASCII-Code eines Zeichens aus dem Hersteller-Datenstring dar. Einheit Anzahl der Messungen Standardwert Auflösung Bereich 0…255 7.3.12 D_IMC_HV_1 Dieser Datenwert stellt die HV zwischen HV_1_POS und HV_1_NEG dar. Einheit Standardwert Auflösung Bereich 0…600 7.3.13 D_IMC_HV_2...
Befehl- und Datenwertbeschreibungen 7.3.15 D_IMC_VERSION Dieser Datenwert stellt die Software-Version des IMCs dar. Wert Beschreibung Data3 Nebenversion Data4 Hauptversion 7.3.16 D_IMC_TEST_CNT Dieser Datenwert stellt einen 16-Bit-Zähler dar, der bei jeder Anfrage von S_IMC_GET_TEST_CNT hoch- zählt. Einheit Anzahl der Messungen Standardwert Auflösung Bereich 0…65.535...
ISOMETER® iso165C + iso165C-1 7.3.19 D_VIFC_LOCK_MODE Dieser Datenwert stellt den aktuellen Zustand des Verriegelungsmodus des ISOMETER®s iso165C dar. Wert Beschreibung Entriegelt Verriegelt Nicht bekannt 7.3.20 D_VIFC_LOCK_PWD Dieser Datenwert stellt das Passwort dar, das benötigt wird, um den Verriegelungsstatus des ISOMETER®s iso165C zu ändern. Wert Beschreibung 0x0000...
Befehl- und Datenwertbeschreibungen 7.3.23 D_VIFC_VERSION Dieser Datenwert stellt die Software-Version des VIFCs dar. Wert Beschreibung Data3 Nebenversion Data4 Hauptversion 7.3.24 D_VIFC_IMC_ALIVE Dieser Datenwert stellt den „Alive“-Zustand des IMCs dar. Wert Beschreibung In Betrieb Der IMC ist in Betrieb ohne jeglichen Ausfall: •...
Befehl- und Datenwertbeschreibungen 7.3.26 D_IMD_ERROR_CODE Dieser Datenwert stellt die IMC- und VIFC-Fehlercodes im Fehler-Datenframe dar. IMC-Fehlercodes Wert Beschreibung Timeout 10 ms (unvollständiger Datenframe) Checksummen-Fehler in Datenframe festgestellt Ungültiger Parameter Unbekannter Befehl Fehler im EEPROM-Zugang Wiederholter oder fehlender Datenframe VIFC-Fehlercodes Wert Beschreibung 1000 Befehl gesperrt...
������������������������������������������������������������������������������������������������������������������������� DC 0 V…600 V Toleranz ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������� +15 % Frequenzbereich ������������������������������������������������������������������������������������������������������������������������������������������������������10 Hz…1 kHz Netzableitkapazität C ���������������������������������������������������������������������������������������������������������������������������������������������������������≤ 1 µF Stoßspannungsfestigkeitsprüfung �����������������������������������������������������������������������������������������������������������������������AC 1,9 kV/1 min Messkreis Messverfahren �����������������������������������������������������������������������������������������������������������������������������������������������Bender-DCP-Technik Messspannung U ��������������������������������������������������������������������������������������������������������������������������������������������������������������� ±40 V Messstrom I bei R = 0 ���������������������������������������������������������������������������������������������������������������������������������������������������� ±33 µA Impedanz Z bei 50 Hz (HV1) �����������������������...
Daten Normen und Vorschriften 8.3.1 Allgemein IEC 61557-8 2007-01; IEC 60664-1 2004-04; ISO 6469-3 2001-11; ISO 23273-3 2006-11 8.3.2 EMV CISPR 25; ISO 7637-2; ISO 11452-2; ISO 11452-4; ISO 11452-8; ISO 10605; IEC 61326-2-4; IEC 61000-4-4; E1 gem. 72/245/EWG/EEC; ISO 16750-2 8.3.3 Umwelt ISO 16750-1;...
