Anschluss
6 Anschluss

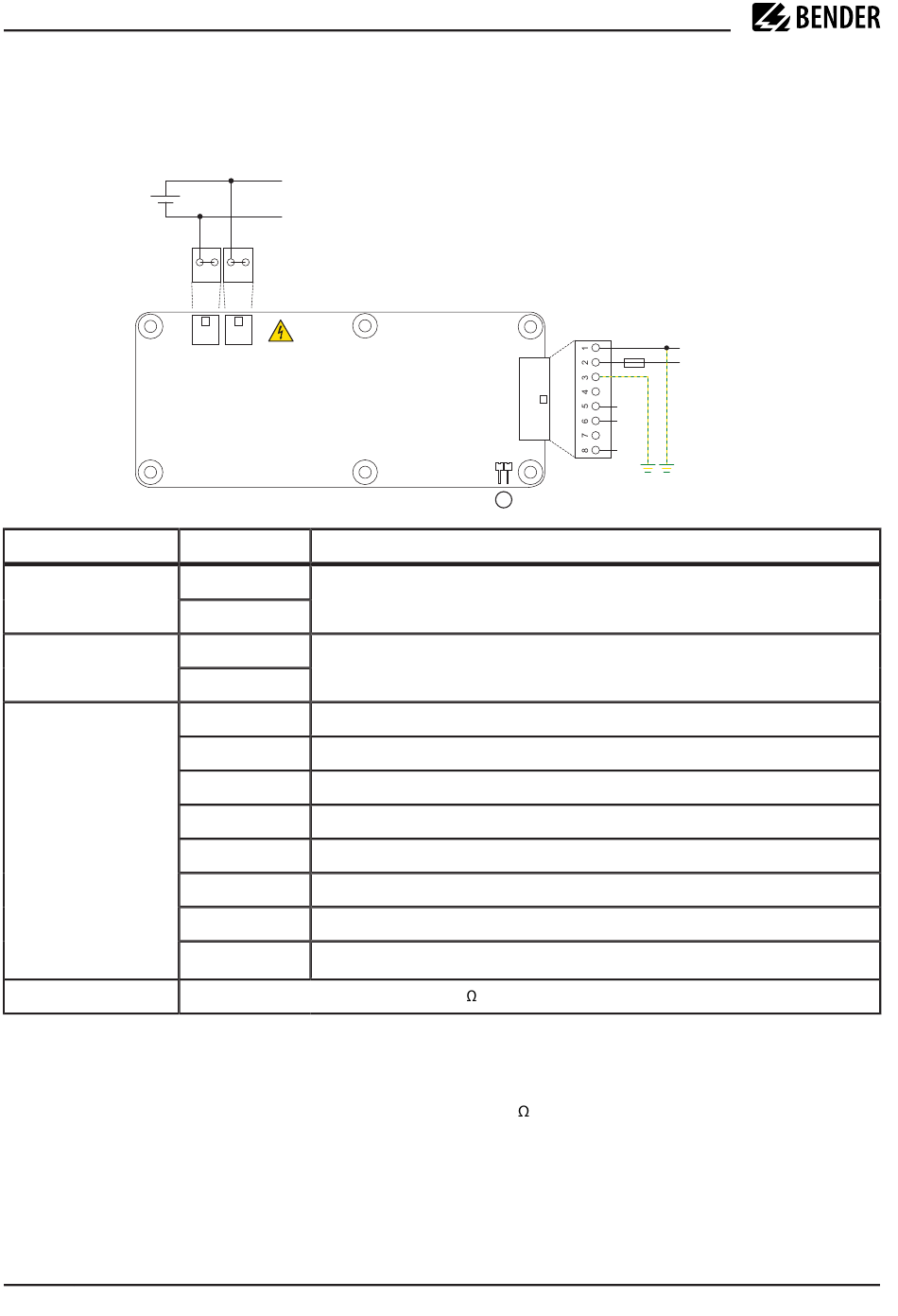

Anschlussbild
HV-System DC 0 V...1000 V
Steckverbinder*
HV+
HV-
LV
A
1 Pin 1 und Pin 3 müssen für einen fehlerfreien Betrieb auf dem gleichen Potential liegen.
2 Bei dem Statusausgang handelt es sich elektrisch um eine Open-Collector Topologie, welche für ein definiertes
Ausgangssignal noch einen Pull-Down Widerstand gegen Kl. 31 benötigt. Empfohlen wird hierbei ein 2k2 Widerstand mit
einer Leistung von mindestens 1 W.
3 Das ISOMETER® besitzt eine OnBoard CAN-Bus Terminierung mit 120 , die bei Bedarf durch das Stecken eines Jumpers
(Empfehlung siehe Kapitel „Tabellarische Daten", Seite 29) auf den Steckverbinder A aktiviert werden kann.
* Details zu den benötigten Steckverbindern für das Anschließen an das HV-System sowie die Versorgungsspannung siehe
Kapitel „Bestellangaben", Seite 33.
Für eine funktionierende Anschlusserkennung von LV-Pin 3 gegen Chassis-Ground muss der Anschluss LV-Pin
1 ebenfalls mit Chassis-Ground verbunden werden.
22 iso175_D00415_01_M_XXDE/11.2023
L+
L-
2 1 2 1
HV- HV+
Pin-Nr.
1
Netzspannung (L+)
2
1
Netzspannung (L-)
2
1 Versorgungsspannung - (Kl. 31)
2 Versorgungsspannung + (Kl. 15)
3 Erdanschluss (E)
4 n.c.
5 CAN-High
6 CAN-Low
7 n.c.
8 Statusausgang (High-Side) (OK
Jumper CAN-Terminierungswiderstand 120
LV
A
Beschreibung
1
) 2
HS
3
Kl.31
Kl.15
CAN H
CAN L
OK HS
E E
