Gerätekonzept
Die CrashBox Drive /i ist speziell für die Montage am Roboterarm konzipiert und
für die Aufnahme von gas- und wassergekühlten Roboter-Schlauchpaketen mit
Roboter-Antriebseinheiten ausgelegt. Das Schweißbrenner-Schlauchpaket
verläuft bei PAP-Systemen durch die CrashBox und in Folge durch den Roboter-
arm. Bei konventionellen Robotersystemen verläuft das Schweißbrenner-
Schlauchpaket entlang des Roboterarms und ist an der Halteschelle befes-
tigt.Die magnetische Kupplung ermöglicht bei einem Crash ein kraftarmes Aus-
lenken mit großem Auslenkweg.
Einsatzgebiete
Das Halteschellen-System kann für folgende PushPull-Roboter-Schlauchpakete
verwendet werden:
-
Hinweis zur Re-
HINWEIS!
paratur von
CrashBoxen
CrashBoxen nur komplett zur Reparatur schicken!
Unvollständige CrashBoxen (z.B. ohne Magnetring) können im Zuge einer Repara-
tur nicht überprüft werden.

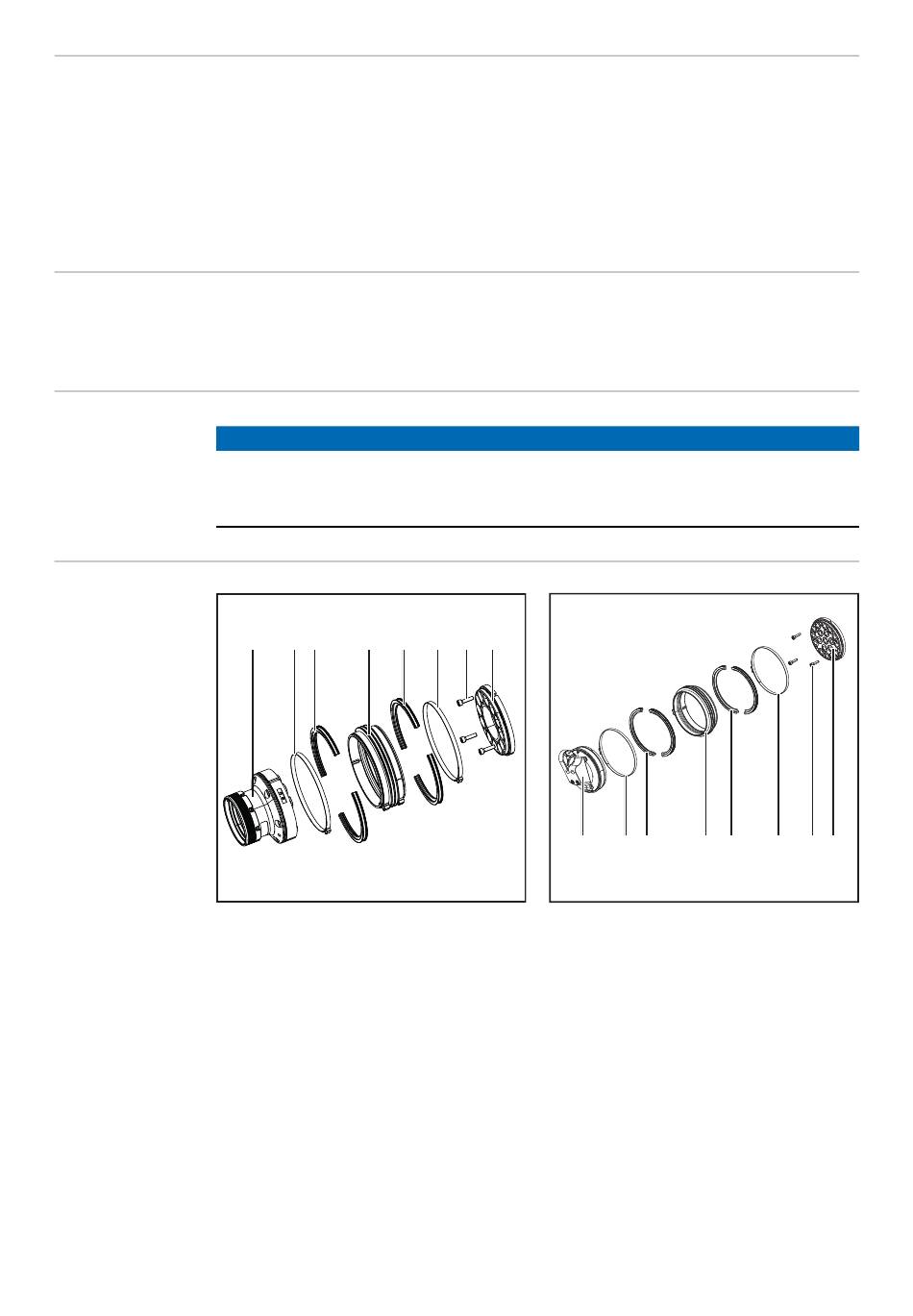

Lieferumfang
Lieferumfang CrashBox Drive /i PAP
(1)
(2)
(3)
(4)
(5)
(6)
*
CrashBox Drive /i Aufnahme (1) und Magnetring (4) vor der Montage am Roboter
nicht zusammenbauen. Die Bauteile lassen sich durch den starken Magnetismus
nur mehr schwer lösen.
54
Schlauchpakete MHP /i G/W RD
(1)
(2)(3)
(4)
(3)
CrashBox Drive /i Aufnahme
Ein-Ohr-Klemme *
Verriegelungsring, 2-teilig *
Faltenbalg
Zylinderschrauben M4 x 16 mm
Magnetring
Ein 2-teiliger Verriegelungsring und eine Ein-Ohr-Klemme sind bei Auslie-
ferung am Faltenbalg (4) montiert.
(2)
(5) (6)
(1)
Lieferumfang CrashBox /i konventionell
(2)(3)
(4)
(3)
(2)
(5)(6)
