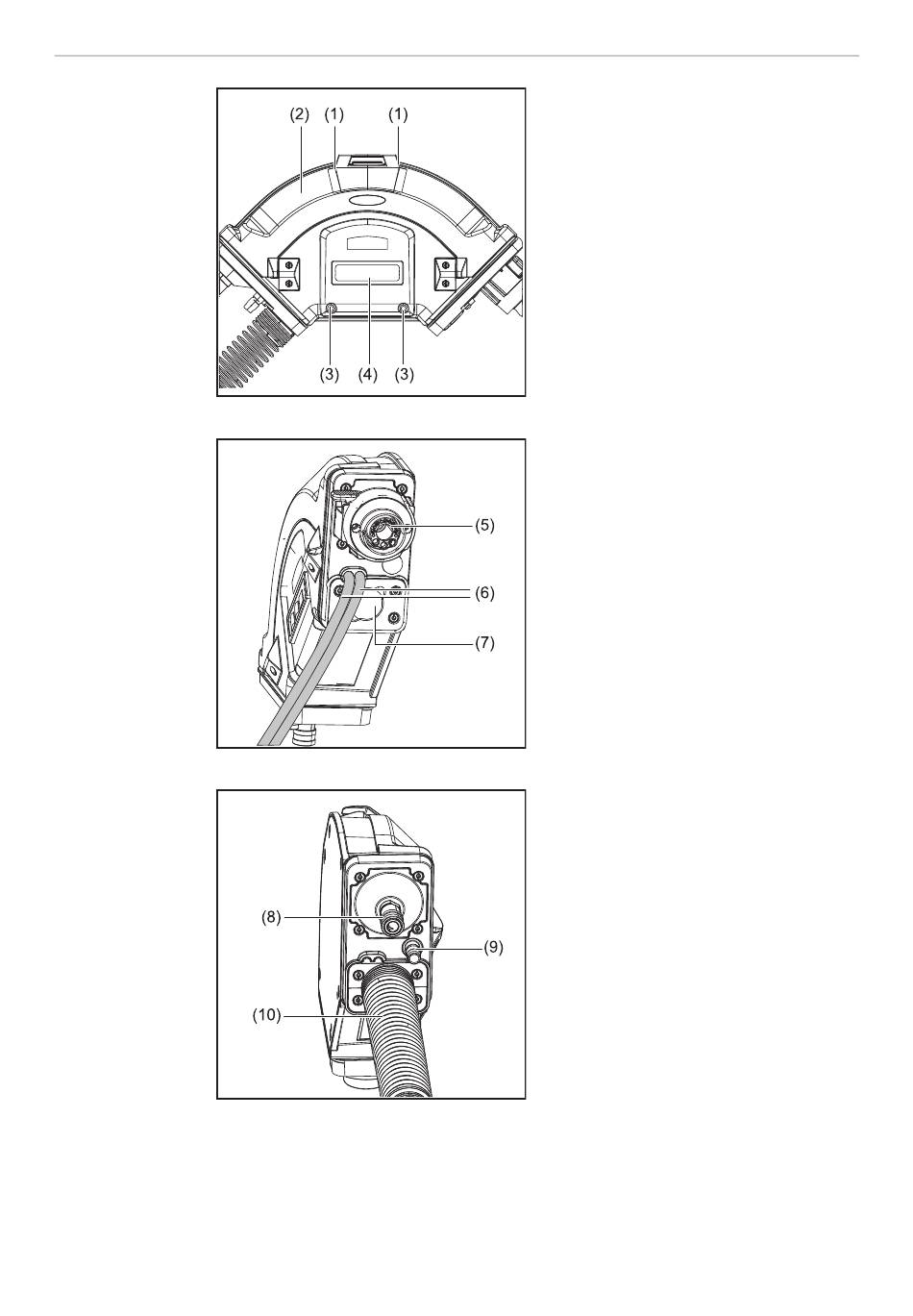

SB 60i R /L:
Bedienelemente,
Anschlüsse und
mechanische
Komponenten
B
Vorderseite
A - Schweißbrenner-seitig
B - Stromquellen-seitig
76
(1)
Bohrung zur Montage am Robo-
ter
(2)
Abdeckung
(3)
Bohrung zur Montage am Robo-
ter
(4)
Blindabdeckung
oder
LED Betriebsstatus + Tasten
Gasprüfen / Drahteinfädeln /
Drahtrücklauf
A
(Option)
Funktionsbeschreibung der Tasten
Drahtrücklauf, Drahteinfädeln und
Gasprüfen ab Seite 81.
(5)
Anschluss Schweißbrenner
(6)
Kühlmittelschläuche zum
Schweißbrenner
(7)
Blindabdeckung (Option
SpeedNet oder externer Sen-
sor)
(8)
Drahteinlauf
(via QuickConnect und Draht-
Führungsschlauch)
(9)
Ausblasen 16 bar (Option)
(10)
Schlauchpaket (fix montiert)
Gas / Wasser
vorkonfiguriert 3 / 4 / 8 m
