SplitBox SB 500i R / SB 500i R PAP

Bedienelemente,
Anschlüsse und
mechanische
Komponenten
SB 500i R

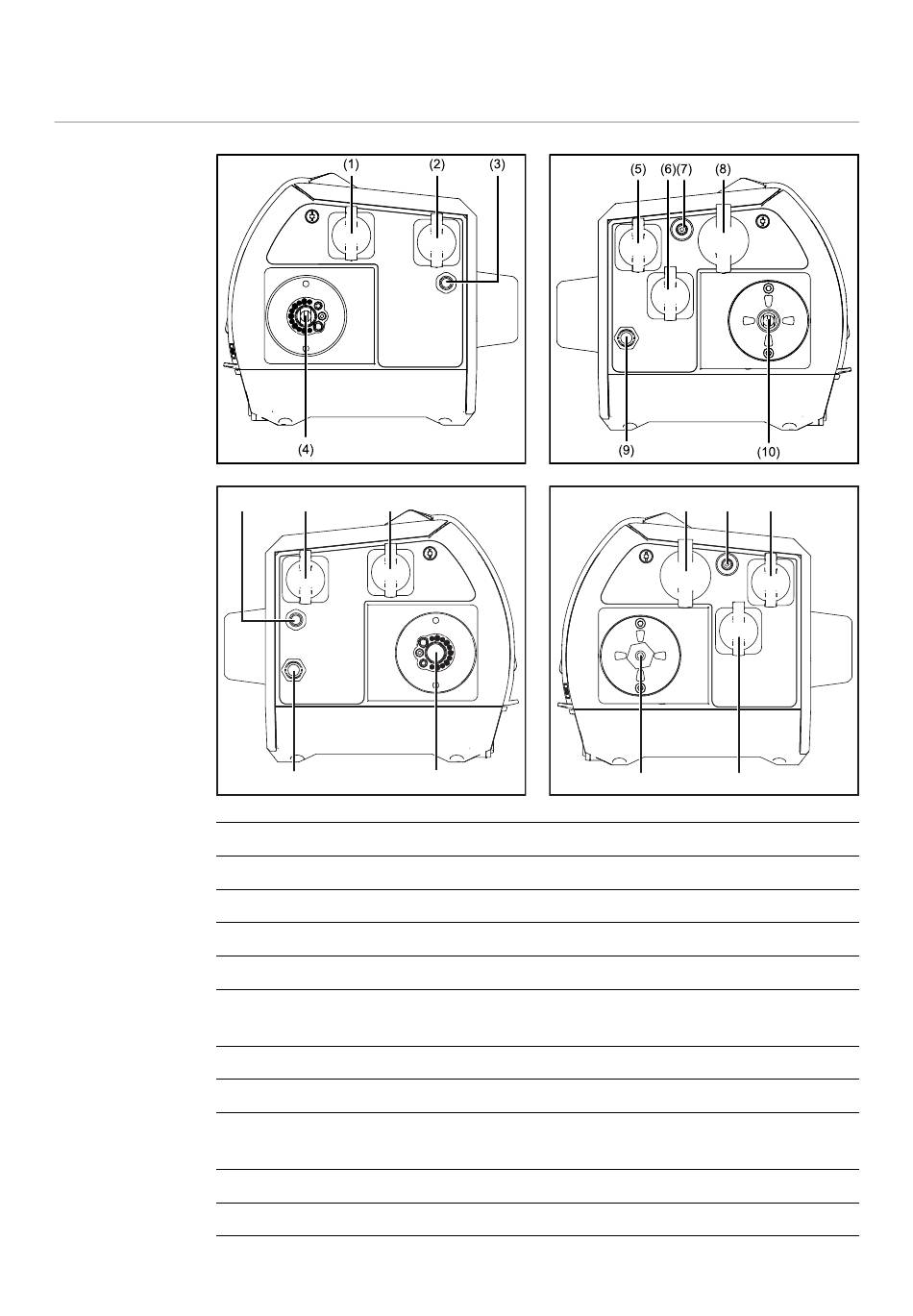

Vorderseite SB 500i R rechte Variante
Vorderseite SB 500i R linke Variante
Nr.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
72
(3) (1) (6)
(9)
Funktion
Blindabdeckung für Option 3
Blindabdeckung für Option 4
Blindabdeckung für Option 1
Anschluss Schweißbrenner
Anschluss SpeedNet
zum Anschließen des SpeedNet-Kabels vom Verbindungs-Schlauchpaket
Blindabdeckung für Option 5
Anschluss Schutzgas
(+) - Strombuchse
zum Anschließen des Stromkabels vom Verbindungs-Schlauchpaket
Blindabdeckung für Option 2
Drahteinlauf
Rückseite SB 500i R rechte Variante
(4)
Rückseite SB 500i R linke Variante
(8) (7) (5)
(10) (2)
