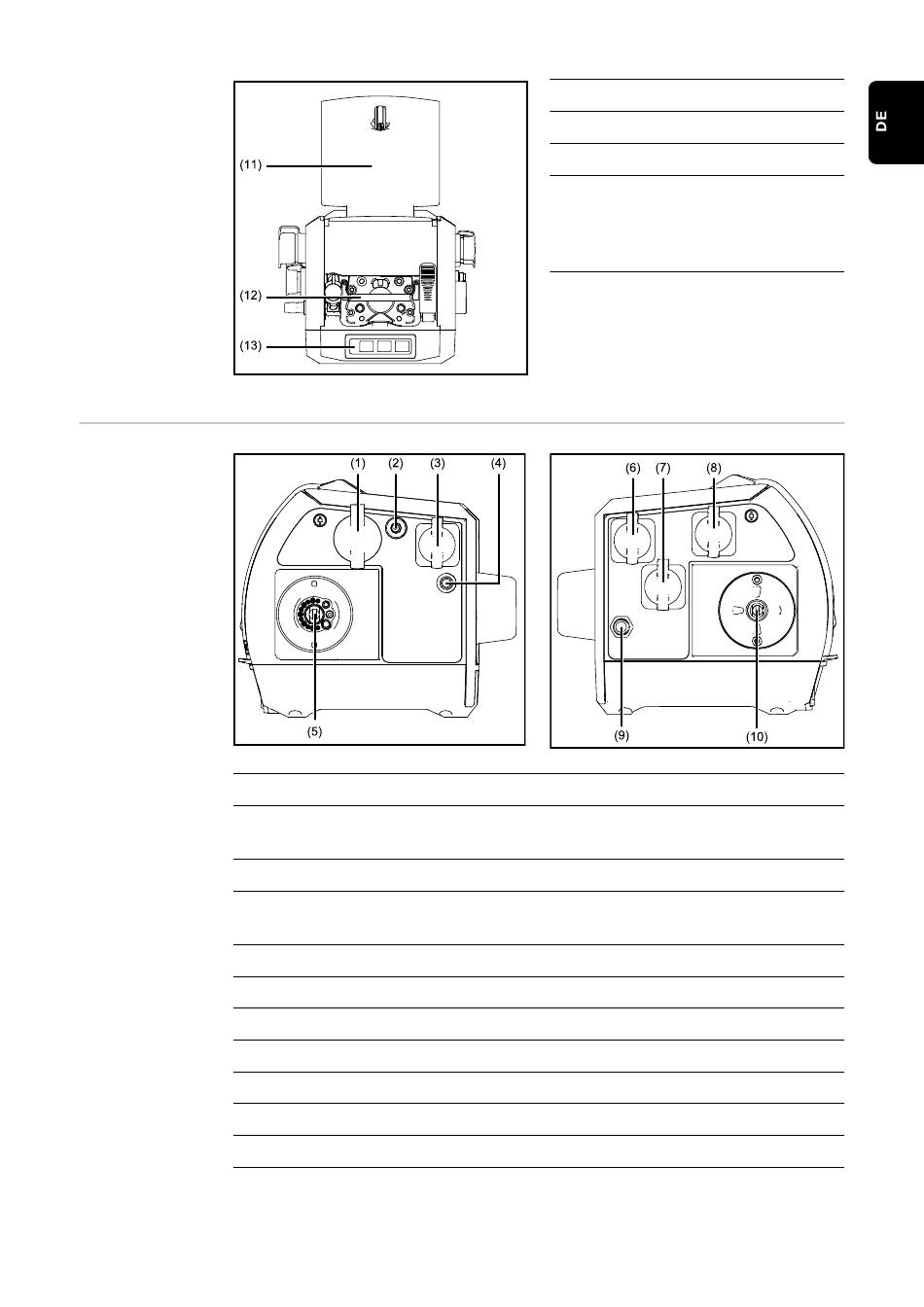

Seitenansicht (rechte Variante)
Bedienelemente,
Anschlüsse und
mechanische
Komponenten
SB 500i R PAP
Vorderseite
Nr.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
Funktion
(+) - Strombuchse
zum Anschließen des Stromkabels vom Verbindungs-Schlauchpaket
Anschluss Schutzgas
Anschluss SpeedNet
zum Anschließen des SpeedNet-Kabels vom Verbindungs-Schlauchpaket
Blindabdeckung für Option 1
Anschluss Schweißbrenner
Blindabdeckung für Option 3
Blindabdeckung für Option 4
Blindabdeckung für Option 5
Blindabdeckung für Option 2
Drahteinlauf
Nr.
Funktion
(11)
Abdeckung
(12)
Durchführung
(13)
LED Betriebsstatus + Tasten
Gasprüfen / Drahteinfädeln /
Drahtrücklauf
(Option)
Funktionsbeschreibung der Tasten
Drahtrücklauf, Drahteinfädeln und
Gasprüfen ab Seite 81.
Rückseite
73
