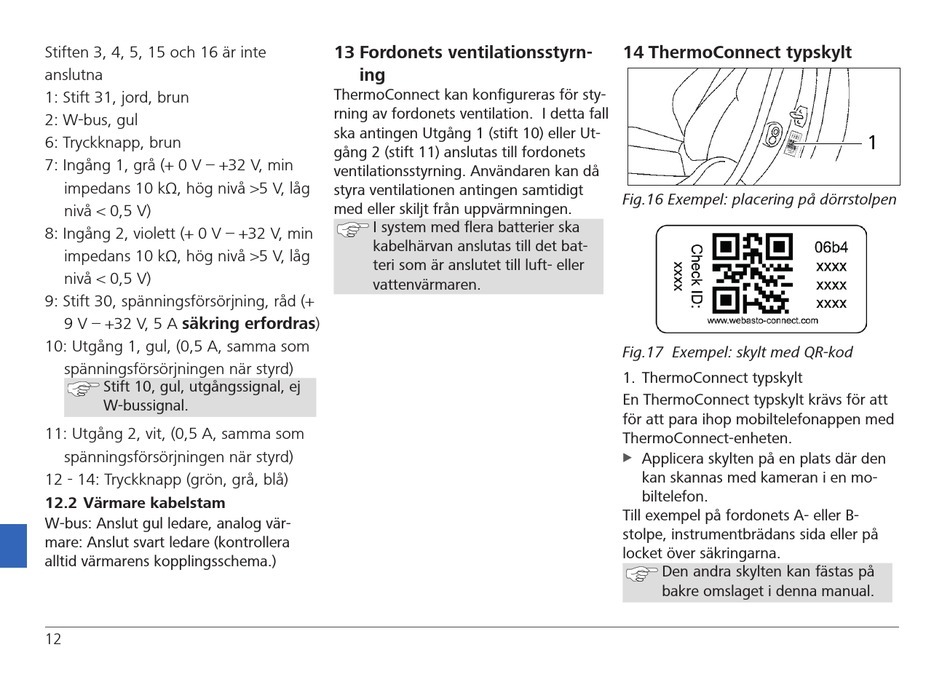

Stiften 3, 4, 5, 15 och 16 är inte
anslutna
1: Stift 31, jord, brun
2: W-bus, gul
6: Tryckknapp, brun
7: Ingång 1, grå (+ 0 V – +32 V, min
impedans 10 kΩ, hög nivå >5 V, låg
nivå < 0,5 V)
8: Ingång 2, violett (+ 0 V – +32 V, min
impedans 10 kΩ, hög nivå >5 V, låg
nivå < 0,5 V)
9: Stift 30, spänningsförsörjning, råd (+
9 V – +32 V, 5 A säkring erfordras)
10: Utgång 1, gul, (0,5 A, samma som
spänningsförsörjningen när styrd)
Stift 10, gul, utgångssignal, ej
W-bussignal.
11: Utgång 2, vit, (0,5 A, samma som
spänningsförsörjningen när styrd)
12 - 14: Tryckknapp (grön, grå, blå)
12.2 Värmare kabelstam
W-bus: Anslut gul ledare, analog vär-
mare: Anslut svart ledare (kontrollera
alltid värmarens kopplingsschema.)
12
13 Fordonets ventilationsstyrn-
ing
ThermoConnect kan konfigureras för sty-
rning av fordonets ventilation. I detta fall
ska antingen Utgång 1 (stift 10) eller Ut-
gång 2 (stift 11) anslutas till fordonets
ventilationsstyrning. Användaren kan då
styra ventilationen antingen samtidigt
med eller skiljt från uppvärmningen.
I system med flera batterier ska
kabelhärvan anslutas till det bat-
teri som är anslutet till luft- eller
vattenvärmaren.
14 ThermoConnect typskylt
Fig.16 Exempel: placering på dörrstolpen
Fig.17 Exempel: skylt med QR-kod
1. ThermoConnect typskylt
En ThermoConnect typskylt krävs för att
för att para ihop mobiltelefonappen med
ThermoConnect-enheten.
Applicera skylten på en plats där den
X X
kan skannas med kameran i en mo-
biltelefon.
Till exempel på fordonets A- eller B-
stolpe, instrumentbrädans sida eller på
locket över säkringarna.
Den andra skylten kan fästas på
bakre omslaget i denna manual.
