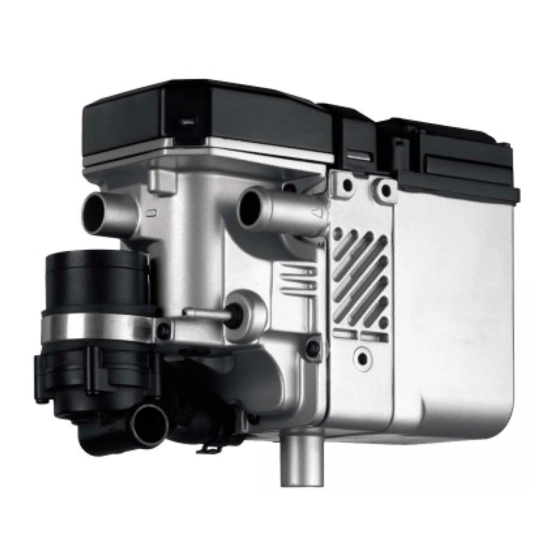

Webasto Thermo Top E Einbauanleitung
Vorschau ausblenden
Andere Handbücher für Thermo Top E:
- Einbauanleitung (47 Seiten) ,
- Einbaudokumentation (43 Seiten) ,
- Einbauanweisungen (40 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Wasser-Heizgerät
Zusatzheizung Thermo Top E
Zusatzheizung Thermo Top C
Zusatzheizung Thermo Top P
Einbauanleitung
VW Caddy
1,6 Benzin und 2,0 l Benzin-Eco Fuel; 2,0 l SDI
ab Modell 2005
Linkslenker
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver-
ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezial-
ausrüstung.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu reparieren,
wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die notwendigen
technischen Fähigkeiten erworben haben und die für einen sachgerechten Einbau und Re-
paratur nötigen technischen Dokumentationen, Werkzeuge und Ausrüstungen nicht zur Ver-
fügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch un-
geschultes Personal zurückzuführen sind.
Ident.-Nr.: 9013722D
e1
00 0003
e1
00 0002
e1
00 0104
Schutzgebühr 10,- Euro
Feel the drive
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top E
Inhaltszusammenfassung für Webasto Thermo Top E
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver- ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezial- ausrüstung.
-
Seite 2: Inhaltsverzeichnis
VW Caddy Inhaltsverzeichnis Gültigkeit Heizgerät vorbereiten Heizgerät / Einbaukit Einbauort vorbereiten Vorwort Heizgerät einbauen Allgemeine Hinweise Brennstoff Spezialwerkzeug Wasser Benzin Erläuterungen zum Dokument Wasser Diesel Vorarbeiten Brennluft Einbauort Heizgerät Abgas Elektrik Abschließende Arbeiten Sicherungshalter und K3-Relais Bedienungshinweise für den Endkunden Gebläseansteuerung Climatic Gebläseansteuerung Climatronic Option Telestart... -
Seite 3: Heizgerät / Einbaukit
Kit IPCU für Climatronic 9013645A Für die jeweilige Fahrzeugklasse empfohlenes Heizgerät: Fahrzeug Heizgerät Kleinwagen Thermo Top E Mittelklasse, Kombi Thermo Top C Oberklasse, Van, Offroader Thermo Top P Die Auswahl des Heizgerätes richtet sich nach der Innenraumgröße des Fahrzeugs und dem Komfort-... -
Seite 4: Erläuterungen Zum Dokument
Gefahr von Verletzungen oder tödlichen Un- fällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am... -
Seite 5: Vorarbeiten
VW Caddy Vorarbeiten ACHTUNG! - Tankdeckel öffnen, Tank belüften - Tankdeckel wieder schließen - Batterie abklemmen! - Druck im Kühlsystem ablassen! - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen - Batterie komplett ausbauen - Batterieträger ausbauen... -
Seite 6: Elektrik
VW Caddy Elektrik Kabelbaum Heizgerät Sicherungshalter, K3-Relais Kabelbaum Heizgerät 2 an Position 1 vor den Montage Sicherungshalter und K3-Relais siehe Kühler führen und an der Kühleroberkante nach Seite 7! rechts verlegen! Dann an Position 3 wieder in den Motorraum führen. Befestigung erfolgt erst 1 Relais K3 nach Einbau des Heizgerätes! 2 Sicherungshalter... -
Seite 7: Sicherungshalter Und K3-Relais
VW Caddy Sicherungshalter und K3-Relais Bohrungen 3 von hinten für Senkkopfschrau- ben M5 ansenken! 1 Abdeckung Sicherungs-/Relaisträger im Bohrun- Motorraum gen für Si- 2 Steg im schraffierten Bereich wegschnei- cherungsh alter und 3 Bohrung Ø 5,0 [2x] Relais K3 1 Senkkopfschraube M5x12 [2x] Montage Siche- rungshal-... -
Seite 8: Gebläseansteuerung Climatic
VW Caddy Gebläseansteuerung Climatic Sicherungssteckplatz abhängig von der Fahr- zeugausstattung SC33 oder SC35; Kabelfar- be sw oder sw/ge. Fahrzeugeigenen Sicherungsträger 2 (Arma- Leitung turentafel unten links) lösen und Kontaktsi- auscrim- cherung 3 entriegeln. Leitung sw bzw. sw/ge 1 am Sicherungsaus- gang SC33 oder SC35 auscrimpen! Verbindung gemäß... - Seite 9 SC33 oder SC35 T10k rt/ws oder sw/ge 4² 4² J301 oder rt/sw 4² Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Heizgerät TT-C/E SC33 Gebläse-Sicherung 6-poliger Stecker HG SC35 Gebläse-Sicherung weiß Sicherung 25A J301 Steuergerät Klimaanlage sw schwarz Gebläserelais Schalter Heizung...
-
Seite 10: Gebläseansteuerung Climatronic
VW Caddy Gebläseansteuerung Climatronic Verbindungen gemäß Schaltplan herstellen. Lage der freien Steckplätze abhängig von Fzg.- Ausstattung! Leitung sw K3/30 3 mit Leitung gn/ws 2 Kabel- (AMP-Stecker) verbinden. baum Cli- Leitungen rt K3/87a 4 isolieren und zurück- matronic binden! montieren 1 Sockel IPCU Leitung br IPCU/85 2 an fahrzeugeigenen Massepunkt befestigen. - Seite 11 SC52 T16f 0,75² 0,75² IPCU T10k 0,75² sw/ws 4² 0,75² rt/ws 0,75² 0,75² 4² Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Heizgerät TT-C/E SC52 Gebläsesicherung 6-poliger Stecker HG Klimabedienteil weiß Sicherung 25A gegen Gebläseregler schwarz Sicherung 3A ersetzen! T... Steckverbindungen...
-
Seite 12: Option Telestart
VW Caddy Option Telestart Obere Bohrung vom Halter auf Ø 6,5 aufboh- ren! 1 Empfänger Empfän- 2 Schraube M6x12, Karosseriescheibe, ger montie- Bundmutter an vorhandener Bohrung 3 Halter 1 Antenne Antenne montieren 9013722D... -
Seite 13: Heizgerät Vorbereiten
VW Caddy Heizgerät vorbereiten 1 Umwälzpumpendeckel ersetzt durch Dek- kel mit geradem Eintritt Umwälz- pumpe um- bauen Einbauort vorbereiten 1 Scheibenwaschbehälter 2 Bohrung Ø 6,5 bohren Scheiben- waschbe- hälter vorberei- Scheibenwaschbehälter montieren, Lochbild übertragen! 1 Lochbild, Bohrung Ø 9,1 2 Scheibenwaschbehälter Lochbild übertragen 1 Einnietmutter M6... -
Seite 14: Heizgerät Einbauen
VW Caddy Einnietmutter mittig zwischen den Klimalei- tungen positionieren! 1 Kantenschutz 50 2 Bohrung Ø 9,1; Einnietmutter M6 Einniet- mutter ein- ziehen Heizgerät einbauen Strebe lose montieren 1 Strebe 2 Schraube M6x35, Federring, Karosserie- Strebe scheibe, Distanzscheibe 5, Distanzscheibe montieren Stecker am Heizgerät anstecken! Heizgerät lose an Strebe montieren! 1 Strebe... - Seite 15 VW Caddy 1 Schraube M6x60, Federring, Scheibe, Di- stanzstück 30, vorhandene Gewindeboh- rung 2 Schraube M6x60, Federring, Karosserie- scheibe, Distanzstück 30, Karosserie- scheibe, Einnietmutter Scheiben- 3 Scheibenwaschbehälter waschbe- hälter montieren 1 Scheibenwaschbehälter 2 Schraube M6x25, Federring, Karosserie- scheibe [je 2x], vormontierte Distanzmut- tern Scheiben- waschbe-...
-
Seite 16: Brennstoff
VW Caddy Brennstoff VORSICHT! Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! ACHTUNG! Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß... - Seite 17 VW Caddy Brennstoffleitung und Kabelbaum Dosier- pumpe entlang der fzg.eigenen Kraftstofflei- tungen 2 nach hinten verlegen! 1 Leitungskanal Leitungen verlegen Dosierpumpe 1,6 l Benzin und Diesel 1 Gummierte Rohrschelle, Schwingmetall- puffer, Bundmutter [2x] 2 Dosierpumpe 3 Lochband Dosier- 4 Schraube M6x20, Karosseriescheibe, pumpe Bundmutter M6 an vorhandener Bohrung montieren...
- Seite 18 VW Caddy Brennstoffentnahme vorbereiten 1 Steigrohr 2 Formschlauch Steigrohr und Form- schlauch Ø Ø ablängen Caillauschelle Ø 10 2 mittig zwischen den Wülsten am Steigrohr-Ende! 1 Steigrohr 3 Formschlauch Steigrohr und Form- Ø schlauch vormontie- Ø Brennstoffentnahme Diesel Tank gemäß Herstellerangabe absenken! 3 mm vom Blindverschluß...
- Seite 19 VW Caddy Lage der Bauteile kontrollieren, wenn nötig korrigieren. Auf Freigängigkeit achten! 1 Brennstoffleitung von Tankarmatur 2 Schlauchstück, Schlauchschelle Ø 10 [2x] Anschluss Dosier- pumpe Dosierpumpe Eco Fuel Lochband 3 um 90°abwinkeln! 1 Gummierte Rohrschelle, Schwingmetall- puffer, Bundmutter [2x] Dosier- 2 Dosierpumpe pumpe vor- montieren...
- Seite 20 VW Caddy Brennstoffentnahme 1,6 l Benzin und 2,0 l Eco Fuel Tank gemäß Herstellerangabe ausbauen! 3 mm vom Blindverschluß abschneiden! Blindver- 1 Tankarmatur schluß ab- 2 Spitze vom Blindverschluß abgeschnitten schneiden Führungsklammer 1 für Steigrohr positionie- ren! Tank gemäß Herstellerangabe wieder ein- bauen! 2 Caillauschelle Ø...
-
Seite 21: Wasser Benzin
VW Caddy Wasser Benzin ACHTUNG! Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Wasserschläuche knickfrei verle- gen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionie- ren, dass kein anderer Schlauch beschädigt werden kann! Bei der Montage der Wasserschläuche ist das Heizgerät mit Kühlmittel zu befüllen! Die Einbindung erfolgt „Inline“... - Seite 22 VW Caddy a = 940 b = 1000 Abschnitt X entsorgen Wasser- schläuche ablängen Flechtschutzschläuche auf Schlauch A und B aufschieben und ablängen. Schrumpfschlauch zuschneiden. y = 25 Wasser- 1 Schrumpfschlauch, Länge 50 [4x] schläuche vorberei- Schraube 2 lose montieren! 1 Gummierte Rohrschelle Ø...
- Seite 23 VW Caddy Die Federbandschelle 2 wird wieder verwen- det! 1 Fahrzeugeigenes Schlauchstück zum Wärmetauschereingang, abziehen und entsorgen Trennstelle 3 Fahrzeugeigenes Schlauchstück vom Mo- torausgang 1 Fzg.eigene Federbandschelle Anschluss Wärmetau- scherein- gang Schlauch B durch die vordere Rohrschelle verlegen! 1 Gummierte Rohrschelle Ø 29 Schlauch- verlegung Schlauch B durch die obere Rohrschelle ver-...
- Seite 24 VW Caddy Schlauch A mit 90°-Bogen am Heizgeräteein- gang! 1 Doppelclip 27x27, verriegelbar Anschluss Heizgerät Schlauch A durch die untere Rohrschelle ver- legen. Nach der Verlegung Schraube M6x20 und Bundmutter an Position 1 festziehen! 2 Doppelclip 27x27, verriegelbar 3 Gummierte Rohrschelle Ø 29 (vormontiert) Schlauch- verlegung Schlauch A durch die hintere Rohrschelle...
-
Seite 25: Wasser Diesel
VW Caddy Wasser Diesel ACHTUNG! Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Wasserschläuche knickfrei verle- gen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionie- ren, dass kein anderer Schlauch beschädigt werden kann! Bei der Montage der Wasserschläuche ist das Heizgerät mit Kühlmittel zu befüllen! Die Einbindung erfolgt „Inline“... - Seite 26 VW Caddy a = 900 b = 950 Abschnitt X entsorgen Wasser- schläuche ablängen Flechtschutzschläuche auf Schlauch A und B aufschieben und ablängen. Schrumpfschlauch zuschneiden. y = 25 Wasser- 1 Schrumpfschlauch, Länge 50 [4x] schläuche vorberei- Schraube 3 lose montieren! 1 Gummierte Rohrschelle Ø...
- Seite 27 VW Caddy Die Federbandschelle 1 wird wieder verwen- det! 2 Fahrzeugeigenes Schlauchstück vom Mo- torausgang 3 Fahrzeugeigenes Schlauchstück zum Trennstelle Wärmetauschereingang, abziehen und entsorgen Schlauch B mit 90°-Bogen am Wärmetau- schereingang! 1 Fzg.eigene Federbandschelle Anschluss Wärmetau- scherein- gang Schlauch B durch die obere Rohrschelle ver- legen! 1 Gummierte Rohrschelle Ø...
- Seite 28 VW Caddy Schlauch A mit 90°-Bogen am Heizgeräteein- gang! 1 Doppelclip 27x27, verriegelbar Anschluss Heizgerät Schlauch A durch die untere Rohrschelle ver- legen. Nach der Verlegung Schraube M6x20 und Bundmutter an Position 1 festziehen! 2 Doppelclip 27x27, verriegelbar 3 Gummierte Rohrschelle Ø 29 Schlauch- verlegung Schlauch A durch die untere Rohrschelle ver-...
-
Seite 29: Brennluft
VW Caddy Brennluft 1 Ansaugschalldämpfer 2 Ansaugleitung, Schelle Ø 27 3 Kabelbinder Schall- dämpfer und An- sauglei- tung montieren 9013722D... -
Seite 30: Abgas
VW Caddy Abgas 1 Abgasleitung a = 250 2 Abgasendstück b = 115 Abgaslei- tung vor- Abschnitt X entsorgen bereiten Schalldämpfer nach Montage ausrichten! Auf genügend Abstand zu benachbarten Bauteilen achten! 1 Abgasschalldämpfer 2 Schraube M6x20, Karosseriescheibe, Schall- Bundmutter M6 dämpfer 3 Winkel montieren... -
Seite 31: Abschließende Arbeiten
- Reduzieren Sie die Sensibilität der Innenraumüberwachung auf 50% - Speichern Sie diese Einstellung - Die Anpassung der Sensibilität der Innenraumüberwachung ist abgeschlossen. Feel the drive Webasto AG Postfach 80 - 82132 Stockdorf Hotline 01805 / 932278 - Hotfax 0395 / 5592-353 http://www.webasto.de... -
Seite 32: Bedienungshinweise Für Den Endkunden
VW Caddy Bedienungshinweise für den Endkunden Bitte Seite entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Hinweis: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen. Heizzeit = Fahrzeit Beispiel: Bei einer Fahrzeit von ca. 20min (einfache Strecke) empfehlen wir eine Einschaltdauer von 20min nicht zu überschreiten.
