Belgien, Bulgarien, Cypern, Danmark, Est-
land, Finland, Frankrike, Grekland, Irland,
Italien, Kroatien, Lettland, Litauen, Lux-
emburg, Malta, Nederländerna, Norge,
Polen, Portugal, Rumänien, Schweiz, Slo-
vakien (Slovakiska republiken), Slovenien,
Spanien, Storbritannien, Sverige, Tjeck-
ien, Tyskland, Ungern, Österrike.

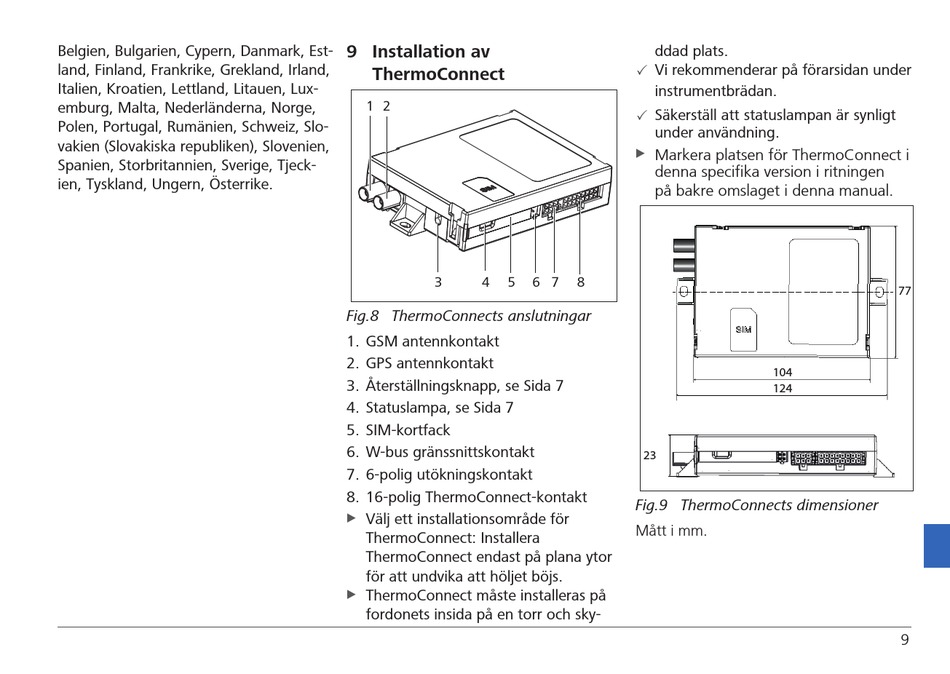

9 Installation av
ThermoConnect
1 2
3 4 5
Fig.8 ThermoConnects anslutningar
1. GSM antennkontakt
2. GPS antennkontakt
3. Återställningsknapp, se Sida 7
4. Statuslampa, se Sida 7
5. SIM-kortfack
6. W-bus gränssnittskontakt
7. 6-polig utökningskontakt
8. 16-polig ThermoConnect-kontakt
Välj ett installationsområde för
X X
ThermoConnect: Installera
ThermoConnect endast på plana ytor
för att undvika att höljet böjs.
ThermoConnect måste installeras på
X X
fordonets insida på en torr och sky-
ddad plats.
Vi rekommenderar på förarsidan under
3
instrumentbrädan.
Säkerställ att statuslampan är synligt
3
under användning.
Markera platsen för ThermoConnect i
XX
denna specifika version i ritningen
på bakre omslaget i denna manual.
6 7 8
23
Fig.9 ThermoConnects dimensioner
Mått i mm.
77
104
124
9
