12 Einbau des Kabelbaums

Der Einbau des Kabelbaums richtet sich
nach dem Einbauziel:
■ Mit Webasto-Stecker

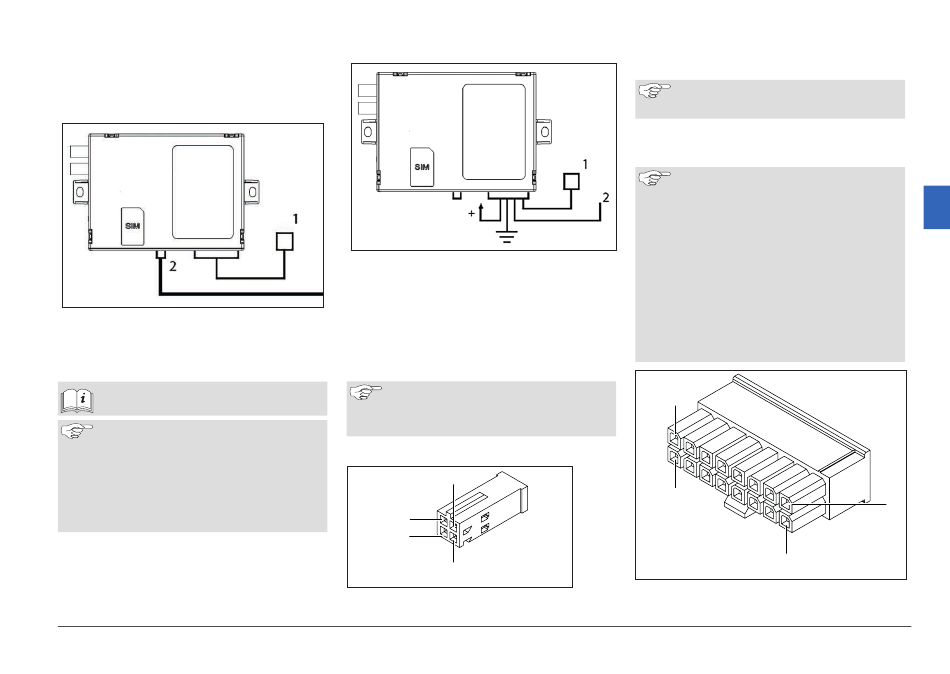

Abb.12 Bedienelement-Kabelbaum
1. Bedientaster
2. Bedienelement-Kabelbaum.
Siehe Heizgeräte-Kabelbaum
Nicht den ThermoConnect-Haupt-
kabelbaum an Spannungsver-
sorgung und Masse anschließen.
Spannungsversorgung und Masse-
anschluss des ThermoConnect er-
folgen über das Heizgerät.
■ Mit ThermoConnect-Kabelbaum
Abb.13 ThermoConnect mit mitgelie-
fertem Kabelbaum
1. Bedientaster
2. Die orangefarbene W-Bus-Leitung des
ThermoConnect-Kabelbaums an die gelbe
W-Bus-Leitung des Heizgeräts anschließen.
ThermoConnect muss an Span-
nungsversorgung und Masse an-
geschlossen werden.
12.1 Stecker
1
4
3
2
Abb.14 Webasto-Stecker (Heizgerät)
1: Je nach Anschluss
2: W-Bus, gelb, oder Analog, schwarz
Heizgeräte-Kabelbaum ggf.
aktualisieren.
3: Pin 30, Versorgung, rot
4: Pin 31, Masse, braun
■ Stets den Schaltplan des
Heizgeräts beachten.
■ Beim Anschließen mehrerer Bedi-
enelemente an ein Heizgerät
sicherstellen, dass Pin 2 ange-
schlossen ist (gelbe Leitung).
■ Ist Pin 2 an eine schwarze
Leitung angeschlossen, steht W-
Bus nicht zur Verfügung, siehe
der ruckseite dieser anleitung.
8
16
9
Abb.15 ThermoConnect-Hauptstecker
1
11
