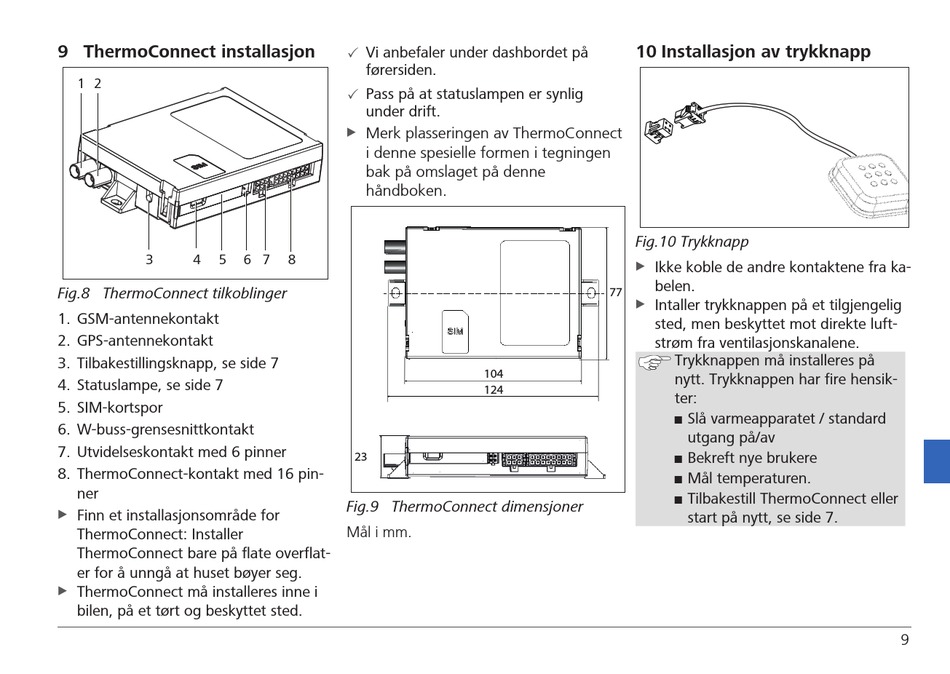

9 ThermoConnect installasjon
1 2
3
4
5
Fig.8 ThermoConnect tilkoblinger
1. GSM-antennekontakt
2. GPS-antennekontakt
3. Tilbakestillingsknapp, se side 7
4. Statuslampe, se side 7
5. SIM-kortspor
6. W-buss-grensesnittkontakt
7. Utvidelseskontakt med 6 pinner
8. ThermoConnect-kontakt med 16 pin-
ner
Finn et installasjonsområde for
X
X
ThermoConnect: Installer
ThermoConnect bare på flate overflat-
er for å unngå at huset bøyer seg.
ThermoConnect må installeres inne i
X
X
bilen, på et tørt og beskyttet sted.
Vi anbefaler under dashbordet på
3
førersiden.
Pass på at statuslampen er synlig
3
under drift.
Merk plasseringen av ThermoConnect
XX
i denne spesielle formen i tegningen
bak på omslaget på denne
håndboken.
6 7
8
23
Fig.9 ThermoConnect dimensjoner
Mål i mm.
10 Installasjon av trykknapp
Fig.10 Trykknapp
Ikke koble de andre kontaktene fra ka-
X
X
belen.
77
Intaller trykknappen på et tilgjengelig
X
X
sted, men beskyttet mot direkte luft-
strøm fra ventilasjonskanalene.
104
124
Trykknappen må installeres på
nytt. Trykknappen har fire hensik-
ter:
■ Slå varmeapparatet / standard
utgang på/av
■ Bekreft nye brukere
■ Mål temperaturen.
■ Tilbakestill ThermoConnect eller
start på nytt, se side 7.
