Webasto ThermoConnect Bedienungsanleitung Und Einbauanweisung Seite 43

Østrig, Belgien, Bulgarien, Kroatien, Cy-
pern, Tjekkiet, Danmark, Estland, Finland,
Frankrig, Tyskland, Grækenland, Ungarn,
Irland, Italien, Letland, Litauen, Luxem-
bourg, Malta, Holland, Norge, Polen,
Portugal, Rumænien, Slovakiet,
Slovenien, Spanien, Sverige, Schweiz,
Storbritannien.

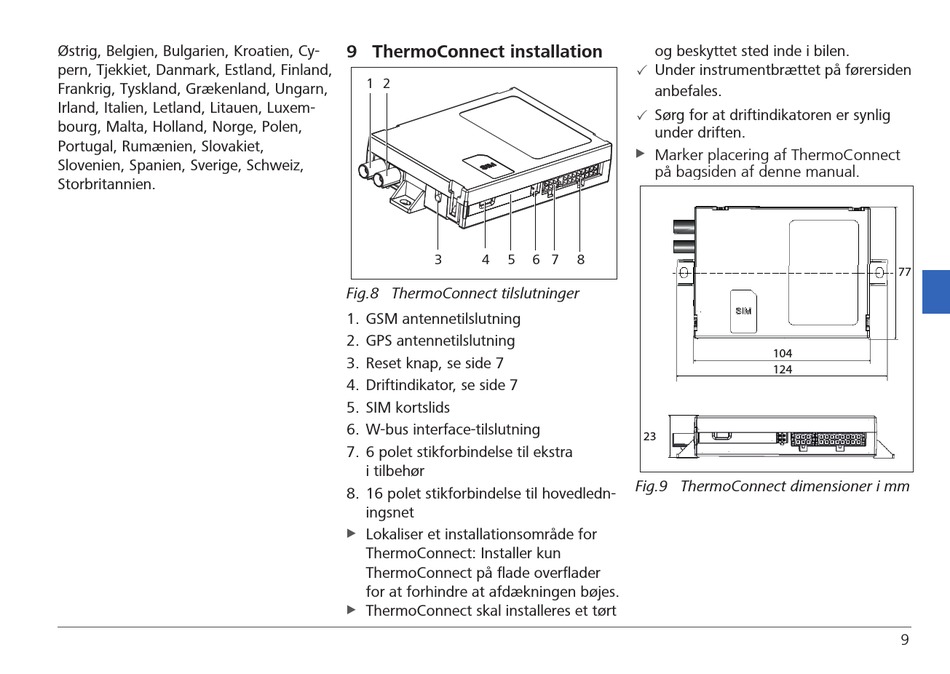

9 ThermoConnect installation
1 2
3 4 5
Fig.8 ThermoConnect tilslutninger
1. GSM antennetilslutning
2. GPS antennetilslutning
3. Reset knap, se side 7
4. Driftindikator, se side 7
5. SIM kortslids
6. W-bus interface-tilslutning
7. 6 polet stikforbindelse til ekstra
i tilbehør
8. 16 polet stikforbindelse til hovedledn-
ingsnet
Lokaliser et installationsområde for
X X
ThermoConnect: Installer kun
ThermoConnect på flade overflader
for at forhindre at afdækningen bøjes.
ThermoConnect skal installeres et tørt
X X
og beskyttet sted inde i bilen.
Under instrumentbrættet på førersiden
3
anbefales.
Sørg for at driftindikatoren er synlig
3
under driften.
Marker placering af ThermoConnect
XX
på bagsiden af denne manual.
6 7 8
23
Fig.9 ThermoConnect dimensioner i mm
77
104
124
9
