Ruotsi, Sveitsi, Saksa, Slovakia, Slovenia,
Suomi, Tsekin tasavalta, Tanska, Unkari,
Viro, Yhdistyneet Kuningaskunnat.

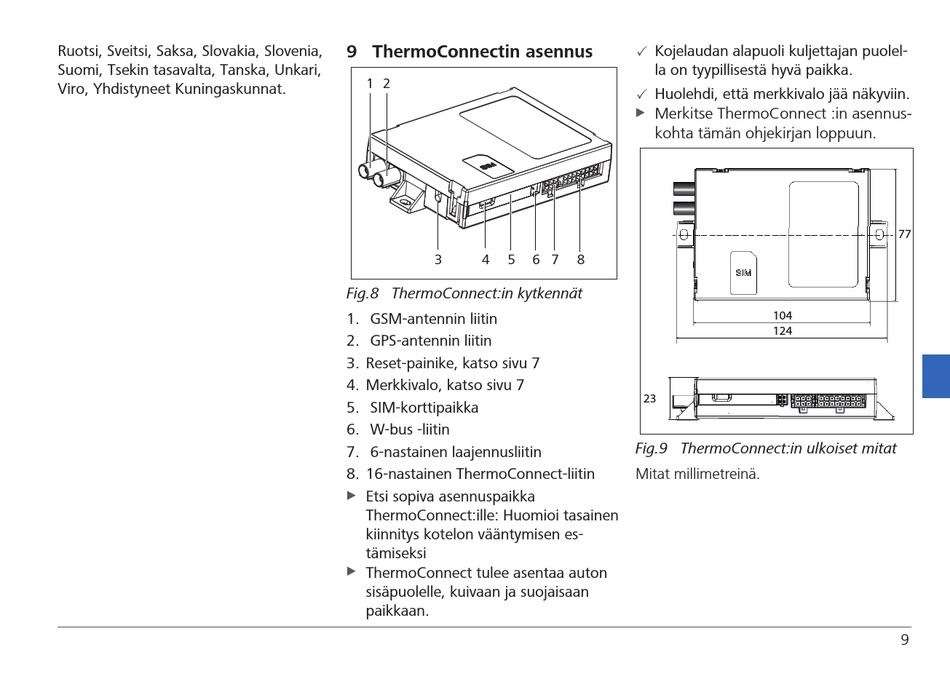

9 ThermoConnectin asennus
1 2
3 4 5
Fig.8 ThermoConnect:in kytkennät
1. GSM-antennin liitin
2. GPS-antennin liitin
3. Reset-painike, katso sivu 7
4. Merkkivalo, katso sivu 7
5. SIM-korttipaikka
6. W-bus -liitin
7. 6-nastainen laajennusliitin
8. 16-nastainen ThermoConnect-liitin
Etsi sopiva asennuspaikka
X X
ThermoConnect:ille: Huomioi tasainen
kiinnitys kotelon vääntymisen es-
tämiseksi
ThermoConnect tulee asentaa auton
X X
sisäpuolelle, kuivaan ja suojaisaan
paikkaan.
Kojelaudan alapuoli kuljettajan puolel-
3
la on tyypillisestä hyvä paikka.
Huolehdi, että merkkivalo jää näkyviin.
3
Merkitse ThermoConnect :in asennus-
XX
kohta tämän ohjekirjan loppuun.
6 7 8
23
Fig.9 ThermoConnect:in ulkoiset mitat
Mitat millimetreinä.
77
104
124
9
