Wasser-Heizgerät

Zusatzheizung Thermo Top C

Zusatzheizung Thermo Top E

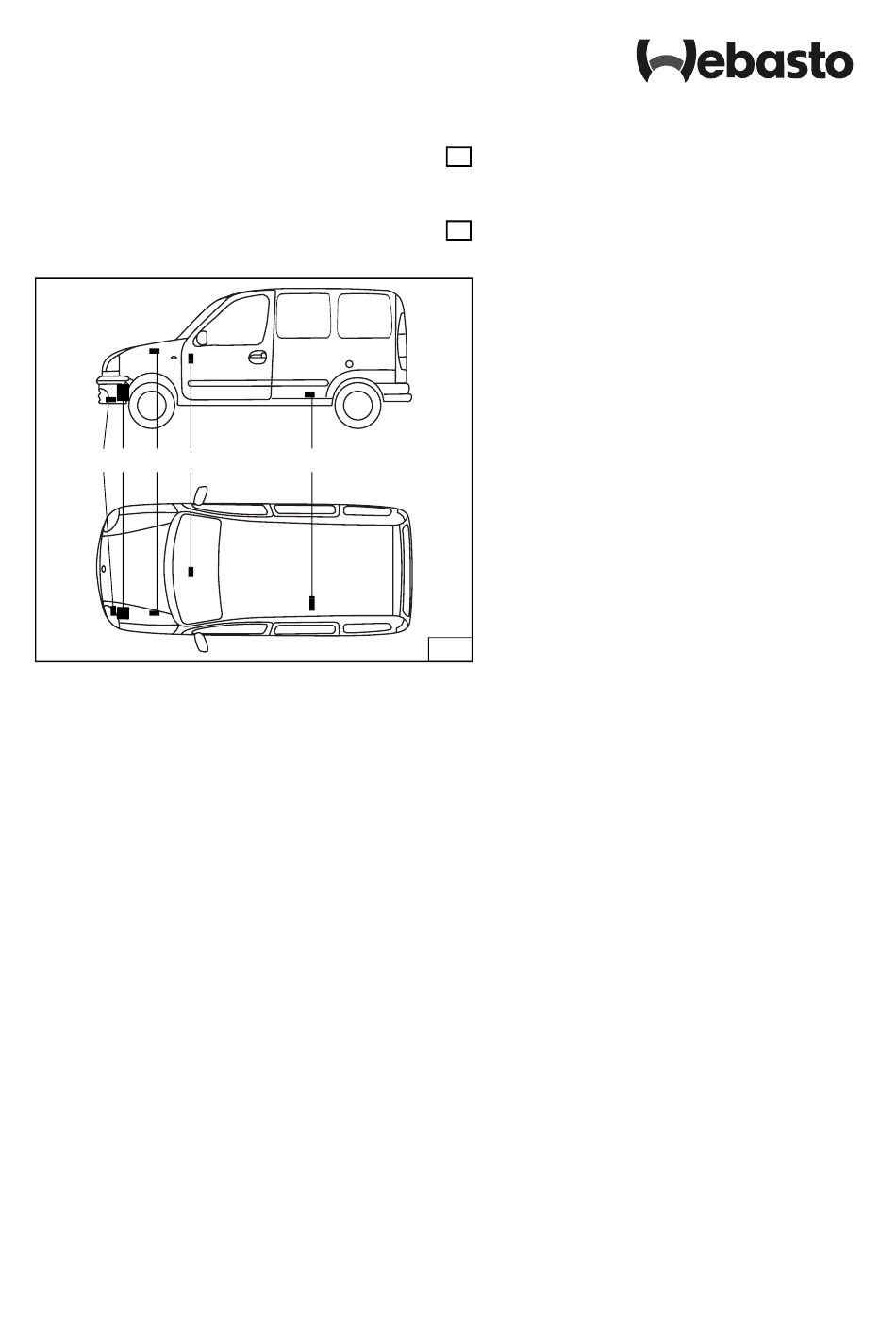

Legende zu Bild 1

1 Heizgerät Thermo Top C -B/D oder E -B/D

2 Flachsicherungshalter und Gebläserelais

3 Vorwahluhr

4 Abgasschalldämpfer

5 Dosierpumpe

Spezialwerkzeug

Abklemmzangen

Drehmomentschlüssel für 2,0 - 10 Nm

Inhaltsverzeichnis

Heizgerät / Einbaukit

Geprüfte Fahrzeuge

Vorwort

Allgemeine Hinweise

Vorarbeiten

Einbauort Heizgerät

Flachsicherungshalter und Gebläserelais

Gebläseansteuerung

Vorwahluhr

Einbau Heizgerät

Hupenhalter

Halter einbauen

Heizgerät einbauen

Abgasanlage

Wassereinbindung

1,2 l Benzin

Ident.-Nr. 1300635E

00 0002

00 0003

09/07

Einbauanleitung

Fiat Doblò

Benzin und Diesel

nur für Linkslenker

alle Ausstattungen

Geprüfte Fahrzeuge siehe Seite 2

Fahrzeugtypen, Motortypen und Ausstattungs-

varianten, die nicht in dieser Einbauanleitung

aufgeführt sind, wurden nicht geprüft.

Ein Einbau nach dieser Einbauanleitung kann

aber möglich sein.

1,6 l Benzin 16V und 1,6 l Benzin / Erdgas

1,3 l Diesel

1,9 l TD

1,9 l JTD

Brennluft

Brennstoff

Dosierpumpe

Brennstoffentnahme

Unterfahrschutz

Abschließende Arbeiten

Schablone Halter

Schablone Tankentnehmer Alle Fzg. außer 1,6 l Ben-

zin / Erdgas

Schablone Tankarmatur

Schablone Tankentnehmer 1,6 l Benzin / Erdgas 37

Ansicht Tankentnehmer 1,6 l Benzin / Erdgas

Feel the drive

Inhaltszusammenfassung für Webasto Thermo Top C

Seite 1 Einbauanleitung aufgeführt sind, wurden nicht geprüft. Ein Einbau nach dieser Einbauanleitung kann Legende zu Bild 1 aber möglich sein. 1 Heizgerät Thermo Top C -B/D oder E -B/D 2 Flachsicherungshalter und Gebläserelais 3 Vorwahluhr 4 Abgasschalldämpfer 5 Dosierpumpe...
Seite 2 über dieser Einbauanleitung notwendig werden. In jedem Fall sind jedoch die Vorschriften der "Einbauanweisung" und der "Bedienungs- und Wartungs- anweisung" Thermo Top C zu befolgen. Die entsprechenden anerkannten Regeln der Technik sowie eventuelle Angaben des Fahrzeugherstellers sind beim Einbau einzuhalten.
Seite 3 Doblò Thermo Top C Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- binder sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen Vorarbeiten...
Seite 4 Thermo Top C Doblò Flachsicherungshalter und Gebläserelais - Lochbild des Gebläserelais (3/1) und der Befesti- gungsplatte des Sicherungshalters (3/2) wie in Bild 3 dargestellt auf den Wasserkasten links übertragen - Bohrungen Ø 4,0 mm (3/1,2) für Gebläserelais und Sicherungshalter bohren - Gebläserelais (3/1) und Befestigungsplatte des Si-...
Seite 5 Doblò Thermo Top C Vorwahluhr ACHTUNG: Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken! HINWEIS: Der dargestellte Einbauort der Vorwahluhr (6/1) ist eine Empfehlung! Vor der Montage bitte den Ein- bauort mit Ihrem Kunden abstimmen! - Bohrschablone für Vorwahluhr an der gewünschten Position aufkleben - Zwei Bohrungen gemäß...
Seite 6 Thermo Top C Doblò Einbau Heizgerät Hupenhalter Fahrzeug ohne geschweißte Hupenhalterung - Hupenhalter (7/1; 8/1) gemäß Bild 7 und Bild 8 ca. 90° nach links biegen Fahrzeuge mit geschweißter Hupenhalterung - Hupe abbauen - Lasche des fahrzeugeigenen Hupenhalters (9/1; 10/3) gemäß Bild 9 und Bild 10 ca. 90° nach links...
Seite 7 Doblò Thermo Top C Halter einbauen - Beiliegende Schablone (11/5) gemäß Bild 11 am Längsträger auflegen - Lochbild (11/1,2,3,4) auf Längsträger übertragen - Schablone (11/5) wieder abnehmen - Vier Bohrungen Ø 9,0mm (12/1,2,3,4) bohren - Einnietmuttern M6 (12/1,2,3,4) gemäß Bild 12 in die Bohrungen einsetzen - Halter (13/2) gemäß...
Seite 8 Thermo Top C Doblò Heizgerät einbauen ACHTUNG: Zur Befestigung des Heizgerätes nur die im Lieferum- fang beiliegenden Spezialschrauben Typ EJOT PT verwenden! (Anzugsdrehmoment 10 Nm)! HINWEIS: Zwei Scheiben zwischen Heizgerät und Halter an Po- sition (15/1) einfügen! - Heizgerät gemäß Bild 14 und Bild 15 in Halter (14/2 und 15/4) einsetzen - Heizgerät mit Ejot-Schraube (14/1) am Halter (14/2)
Seite 9 Doblò Thermo Top C Abgasanlage Abgasleitung - Abgasleitung und Abgasleitung-Endstück gemäß Abgasleitung Abgasleitung- Bild 16 ablängen Abschni Heizgerät-Schalldämpfer Endstück - Beiliegendes Lochband gemäß Bild 17 biegen - Abgasisolierung (18/6) auf Schalldämpfer aufschie- - Lochband (18/2) mit Ejot-Schraube (18/3) gemäß Bild 18 am Heizgerät (18/4) lose montieren - Abgasschalldämpfer (18/6) mit Schraube M6x20...
Seite 10 Thermo Top C Doblò - Beiliegenden Winkel (20/3) mit kurzem Schenkel mit Schraube M6x20 (20/2), Karosseriescheibe und Bundmutter gemäß Bild 20 und Bild 19 an vorhan- dener Bohrung in Traverse (21/2) lose montieren - Abgasleitung-Endstück mit Rohrschelle (20/1), Schraube M6x20 (21/4), Karosseriescheibe und Bundmutter an Winkel (20/3) lose montieren - Lochband (21/2), Abgasschalldämpfer (21/1) und...
Seite 11 Doblò Thermo Top C Wassereinbindung HINWEIS: Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlmittel mit geeignetem Behälter auf- fangen! Wasserschläuche knickfrei verlegen! Im Folgenden wird eine Einbindung des Heizgerätes "In Reihe" (Inline) in den Kühlmittelkreislauf des Fahr- zeuges beschrieben (Bild 22) Legende zu Bild 22: 1 Ausgleichsbehälter...
Seite 12 Thermo Top C Doblò - Vier Bohrungen Ø 6,0mm (24/1,2,3,4) gemäß Bild 24 und Bild 25 in Batterieschale bohren 45mm 45mm 10mm 10mm 20mm 20mm - 90°-Bogen (26/4) auf Heizgerät-Wassereintritt auf- stecken, gemäß Bild 26 ausrichten und mit Schlauchschelle befestigen - Verbindungsrohr 20x20 (26/5) gemäß...
Seite 13 Doblò Thermo Top C - Verbindungsrohre 20x14 (28/2,4) gemäß Bild 28 in die Schlauchenden (28/1,3) einstecken und mit Schlauchschellen befestigen - Wasserschlauch 850mm lang (29/2) mit 90°-Bogen auf Verbindungsrohr (28/2) im Wasserschlauch (29/1) vom Motoraustritt aufstecken, gemäß Bild 29 ausrichten und mit Schlauchschelle befestigen - Scheuerschutz sw (30/1,5) auf Wasserschlauch 850mm lang (30/2;...
Seite 14 Thermo Top C Doblò - Wasserschlauch 820mm lang (32/1) auf Verbin- dungsrohr (28/4) im Wasserschlauch (32/2) zum Wärmetauscher-Wassereintritt aufstecken, gemäß Bild 32 ausrichten und mit Schlauchschelle befesti- - Scheuerschutz sw (33/2,3) auf Wasserschlauch 820mm lang (33/1; 32/1) aufschieben - Scheuerschutz sw (33/2,3) gemäß Bild 33 positio- nieren - Scheuerschutz (33/3) mit Kabelbinder gemäß...
Seite 15 Doblò Thermo Top C 1,6 l Benzin 16V und 1,6 l Benzin / Erdgas Abschnitt - Von dem im Lieferumfang beiliegendem Wasser- schlauch vier Schlauchstücke wie in Bild 35 darge- stellt ablängen: 1 x 200 mm + 90°-Bogen (35/1) (von Heizgerät-Wasseraustritt zu Wasserschlauch...
Seite 16 Thermo Top C Doblò - 90°-Bogen (38/3) auf Heizgerät-Wassereintritt auf- stecken, gemäß Bild 38 ausrichten und mit Schlauchschelle befestigen - Verbindungsrohr 20x20 (38/4) gemäß Bild 38 in 90°-Bogen einstecken und mit Schlauchschelle be- festigen - Wasserschlauch 200mm lang (38/2) mit langem Ende auf Heizgerät-Wasserausgang aufstecken,...
Seite 17 Doblò Thermo Top C 1,3 l Diesel Von dem im Lieferumfang beiliegendem Wasser- schlauch Ø 18 mm zwei Schlauchstücke wie in Bild 42 Abschnitt dargestellt ablängen: 1 x 750 mm + 180°-Bogen (42/1) (von Motoraustritt zu 90°-Bogen (43/2)) 1 x 640 mm (42/2) (von Wasserschlauch 100mm lang (43/1) zu fahr- zeugeigenem Wasserschlauch zum Wärmetauscher)
Seite 18 Thermo Top C Doblò - Profilgummi sw (46/3) auf Wasserschlauch 750mm lang (46/2; 42/1) gemäß Bild 46 aufschieben - Wasserschlauch 750mm lang (45/2) mit 180°-Bo- gen auf Stutzen Motoraustritt aufstecken, gemäß Bild 46 ausrichten und mit Schlauchschelle befesti- - Profilgummi sw (47/1;46/3) mit Kabelbinder gemäß...
Seite 19 Doblò Thermo Top C - Profilgummi sw (49/1; 50/1) ausrichten - Wasserschlauch 640mm lang (51/2) und fahrzeug- eigenen Wasserschlauch (51/1) zum Wärmetau- scher-Wassereintritt gemäß Bild 51 mit Verbindungsrohr 18x18 und Federbandschellen Ø 25 verbinden - Abstandshalter (52/3) zwischen Wasserschlauch 640mm lang (52/1) und Wasserschlauch 750mm...
Seite 20 Thermo Top C Doblò 1,9 l TD Abschnitt - Von dem im Lieferumfang beiliegendem Wasser- schlauch vier Schlauchstücke wie in Bild 42 darge- stellt ablängen: 1 x 200 mm + 90°-Bogen (53/1) (von Heizgerät-Wasseraustritt zu Wasserschlauch 600mm lang (53/2)) 1 x 600 mm (53/2) (von Wasserschlauch 200mm lang (53/1) zu fahr- zeugeigenem Wasserschlauch zum Wärmetau-...
Seite 21 Doblò Thermo Top C - 90°-Bogen (56/3) auf Heizgerät-Wassereintritt auf- stecken, gemäß Bild 56 ausrichten und mit Schlauchschelle befestigen - Verbindungsrohr 20x20 (56/4) gemäß Bild 56 in 90°-Bogen einstecken und mit Schlauchschelle be- festigen - Wasserschlauch 200mm lang (56/2) mit langem Ende auf Heizgerät-Wasserausgang aufstecken,...
Seite 22 Thermo Top C Doblò - Scheuerschutz sw (60/2,3) auf Wasserschlauch 750mm lang (60/1; 59/2) aufschieben - Scheuerschutz sw (60/2,3) gemäß Bild 60 positio- nieren - Scheuerschutz (60/2) mit Kabelbinder gemäß Bild 60 an den unteren Bohrungen der Batterieschale befestigen HINWEIS:...
Seite 23 Doblò Thermo Top C - Scheuerschutz sw (64/1,3) auf Wasserschlauch 600mm lang (64/2; 63/3) aufschieben - Scheuerschutz sw (64/1,3) gemäß Bild 64 positio- nieren - Scheuerschutz (64/1) mit Kabelbinder gemäß Bild 64 an den oberen Bohrungen der Batterieschale be- festigen - Wasserschlauch 600mm lang (65/1) gemäß...
Seite 24 Thermo Top C Doblò 1,9 l JTD Abschnitt - Von dem im Lieferumfang beiliegendem Wasser- schlauch vier Schlauchstücke wie in Bild 67 darge- stellt ablängen: 1 x 200 mm + 90°-Bogen (67/1) (von Heizgerät-Wasseraustritt zu Wasserschlauch 520mm lang (67/2)) 1 x 520 mm (67/2) (von Wasserschlauch 200mm lang (67/1) zu fahr- zeugeigenem Wasserschlauch zu Wärmetauscher-...
Seite 25 Doblò Thermo Top C - Wasserschlauch 650mm lang (70/2) mit 180°-Bo- gen am Motoraustritt aufstecken, gemäß Bild 70 ausrichten und mit Schlauchschelle befestigen - Wasserschlauch 520mm lang (70/1) und fahrzeug- eigenen Wasserschlauch (70/3) zum Wärmetau- scher-Wassereintritt gemäß Bild 70 mit...
Seite 26 Thermo Top C Doblò Brennluft HINWEIS: Einbaulage des Luftansaugschalldämpfers beachten, siehe „Einbauanweisung“! - Bohrung ø 6,0mm (74/2) gemäß Bild 74 in Traverse bohren - Clip (74/1) für Brennluftansaugschalldämpfer ge- mäß Bild 74 in Bohrung einsetzen - Brennluftansaugleitung (75/1) mit geschlitzter Seite am Heizgerät-Brennluftstutzen aufstecken und mit...
Seite 27 Doblò Thermo Top C Brennstoff ACHTUNG: Brennstoffleitung so verlegen, dass sie gegen Stein- schlag geschützt ist! An scharfen Kanten Brennstoff- leitung und Kabelbaum mit Scheuerschutz versehen! - Mecanyl-Brennstoffleitung (76/1) gemäß Bild 76 mit Schlauchstück (76/2) und Schlauchschellen 10mm am Heizgerät anschließen - Mecanyl-Brennstoffleitung (76/1) gemäß...
Seite 28 Thermo Top C Doblò Dosierpumpe Alle Fzg. außer 1,6 l Benzin / Erdgas HINWEIS: Einbaulage der Dosierpumpe beachten, siehe "Ein- bauanweisung" - Beiliegenden Winkel (78/3) gemäß Bild 78 aufbie- - Winkel (78/3) mit Langloch zusammen mit Halter (78/4) Handbremsseil gemäß Bild 78 mit fahrzeug-...
Seite 29 Doblò Thermo Top C Brennstoffentnahme 1,2 l und 1,6 l Benzin 16V Die Brennstoffentnahme erfolgt mit einem Tankent- nehmer aus der Tankarmatur - Tankarmatur gemäß Herstellerangaben ausbauen - Beiliegende Schablone (81/2) gemäß Bild 81 auf Tankarmatur auflegen und Lochbild (81/1) übertra- - Schablone (81/2) entfernen und Bohrung Ø...
Seite 30 Thermo Top C Doblò - Mecanyl-Brennstoffleitung (85/2; 84/1) vom Tank- entnehmer zur Dosierpumpe (85/1) verlegen und ablängen - Mecanyl-Brennstoffleitung (85/2) mit Schlauchstück und Schlauchschellen 10mm gemäß Bild 85 an der Saugseite der Dosierpumpe anschließen - Mecanyl-Brennstoffleitung mit Kabelbindern befesti- 1,6 l Benzin / Erdgas...
Seite 31 Doblò Thermo Top C - 90°-Formschlauch (89/1) mit gekürzter Seite gemäß Bild 89 auf Tankentnehmer aufstecken und mit bei- liegender Cailau-Schelle 9mm (89/4) befestigen - Reststück Mecanyl-Brennstoffleitung (89/3) in 90°- Formschlauch (89/1) einstecken und gemäß Bild 89 mit beiliegender Cailau-Schelle 10mm (89/2) befe- stigen - Tank gemäß...
Seite 32 Thermo Top C Doblò - Tankentnehmer (92/2,3) gemäß beiliegender Scha- blone formen und ablängen - Tankentnehmer (92/2,3) gemäß beiliegender Ein- bauanweisung in Tankarmatur einsetzen und befe- stigen - Tankarmatur gemäß Herstellerangaben wieder ein- bauen - Beiliegenden 90°-Formschlauch (93/1,2) (Innen-ø von 3,5mm auf 4,5mm anwachsend) an der Seite mit Innen-ø...
Seite 33 Doblò Thermo Top C - Tankentnehmer (96/2) gemäß beiliegender Scha- blone formen und ablängen - Tankentnehmer (96/1,2) gemäß beiliegender Ein- bauanweisung in Tankarmatur einsetzen und befe- stigen - Tankarmatur (96/3) gemäß Herstellerangaben wie- der einbauen - Beiliegenden 90°-Formschlauch (97/1,2) (Innen-ø...
Seite 34 - Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlmittel nachfüllen - Fahrzeugheizung auf "Defrost" und „MAX., Gebläse auf Stufe 2 stellen - Webasto-Heizung einschalten, siehe "Betriebs- und Wartungsanleitung“ HINWEIS: Einbaubestätigung auf der Rückseite der beiliegenden EG-Typgenehmigung ausfüllen und dem Kunden aus- händigen!
Seite 35 Doblò Thermo Top C Schablone Halter Ø 7mm Ø 7mm Ø 9mm Ø 7mm Ø 7mm 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Druckereinstellungen auf „randlos“ bzw. „Ränder mini- mieren“ und 100% von der normalen Größe!
Seite 36 Thermo Top C Doblò Schablone Tankentnehmer Alle Fzg. außer 1,6 l Benzin / Erdgas Schablone Tankarmatur Ø 6mm Ø 8mm 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Druckereinstellungen auf „randlos“ bzw. „Ränder mini- mieren“ und 100% von der normalen Größe!
Seite 37 Doblò Thermo Top C Schablone Tankentnehmer 1,6 l Benzin / Erdgas 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlini- en vergleichen. Zulässige Toleranz maximal 2%. Druckereinstellungen auf „randlos“ bzw. „Ränder mini- 100mm...
Seite 38 Thermo Top C Doblò Ansicht Tankentnehmer 1,6 l Benzin / Erdgas...
