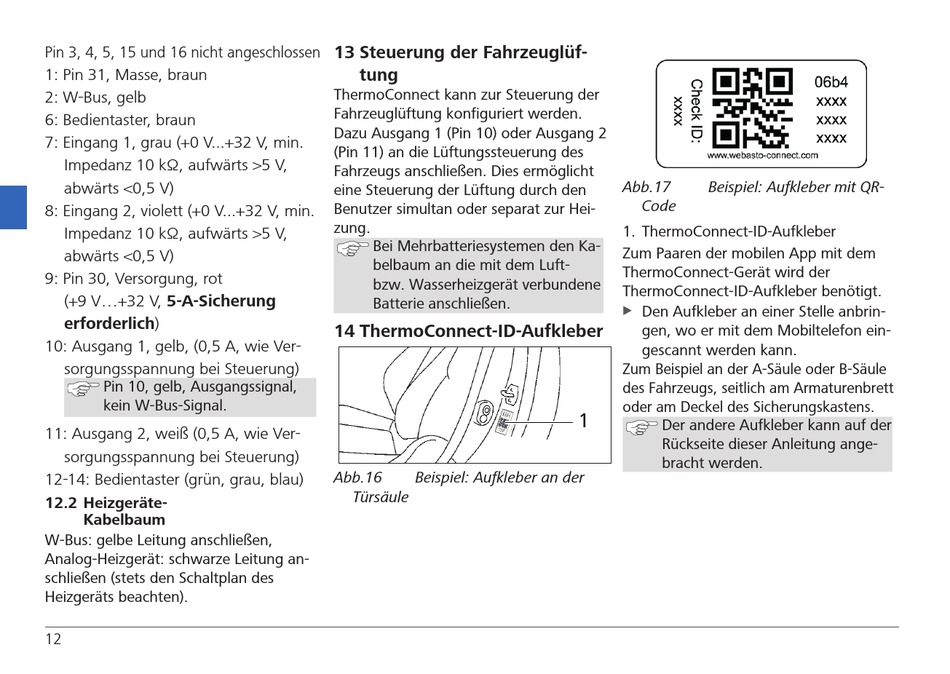

Pin 3, 4, 5, 15 und 16 nicht angeschlossen
1: Pin 31, Masse, braun
2: W-Bus, gelb
6: Bedientaster, braun
7: Eingang 1, grau (+0 V...+32 V, min.
Impedanz 10 kΩ, aufwärts >5 V,
abwärts <0,5 V)
8: Eingang 2, violett (+0 V...+32 V, min.
Impedanz 10 kΩ, aufwärts >5 V,
abwärts <0,5 V)
9: Pin 30, Versorgung, rot
(+9 V...+32 V, 5-A-Sicherung
erforderlich)
10: Ausgang 1, gelb, (0,5 A, wie Ver-
sorgungsspannung bei Steuerung)
Pin 10, gelb, Ausgangssignal,
kein W-Bus-Signal.
11: Ausgang 2, weiß (0,5 A, wie Ver-
sorgungsspannung bei Steuerung)
12-14: Bedientaster (grün, grau, blau)
12.2 Heizgeräte-
Kabelbaum
W-Bus: gelbe Leitung anschließen,
Analog-Heizgerät: schwarze Leitung an-
schließen (stets den Schaltplan des
Heizgeräts beachten).
12
13 Steuerung der Fahrzeuglüf-
tung
ThermoConnect kann zur Steuerung der
Fahrzeuglüftung konfiguriert werden.
Dazu Ausgang 1 (Pin 10) oder Ausgang 2
(Pin 11) an die Lüftungssteuerung des
Fahrzeugs anschließen. Dies ermöglicht
eine Steuerung der Lüftung durch den
Benutzer simultan oder separat zur Hei-
zung.
Bei Mehrbatteriesystemen den Ka-
belbaum an die mit dem Luft-
bzw. Wasserheizgerät verbundene
Batterie anschließen.
14 ThermoConnect-ID-Aufkleber
Abb.16
Beispiel: Aufkleber an der
Türsäule
Abb.17
Beispiel: Aufkleber mit QR-
Code
1. ThermoConnect-ID-Aufkleber
Zum Paaren der mobilen App mit dem
ThermoConnect-Gerät wird der
ThermoConnect-ID-Aufkleber benötigt.
Den Aufkleber an einer Stelle anbrin-
X
X
gen, wo er mit dem Mobiltelefon ein-
gescannt werden kann.
Zum Beispiel an der A-Säule oder B-Säule
des Fahrzeugs, seitlich am Armaturenbrett
oder am Deckel des Sicherungskastens.
1
Der andere Aufkleber kann auf der
Rückseite dieser Anleitung ange-
bracht werden.
