Webasto Thermo Top C Einbauanleitung
Vorschau ausblenden
Andere Handbücher für Thermo Top C:
- Einbaudokumentation (50 Seiten) ,
- Einbauanleitung (42 Seiten) ,
- Anleitung (29 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Wasser-Heizgerät
Zusatzheizung Thermo Top C
Zusatzheizung Thermo Top E
2
6
4
1
3

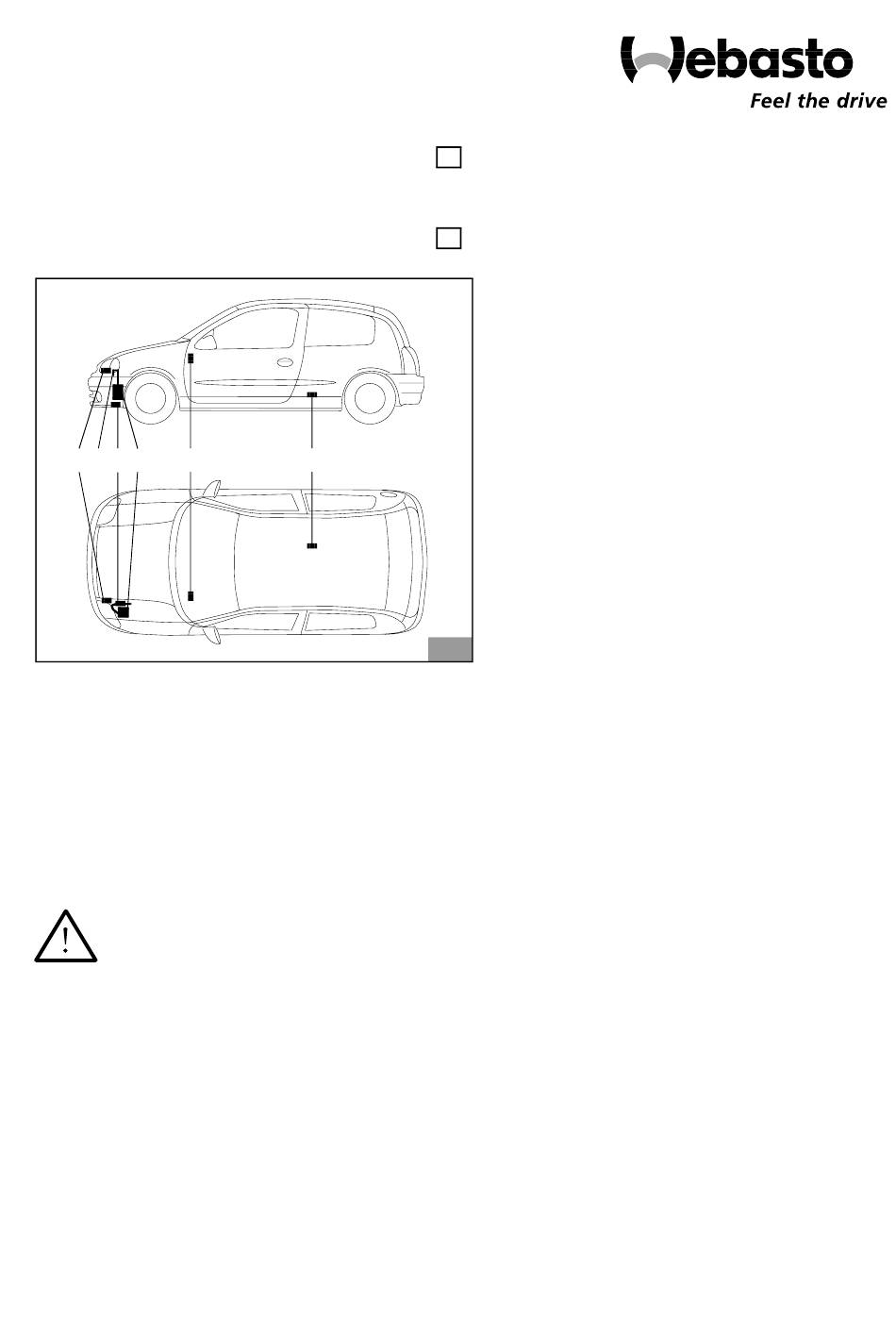

Legende zu Abbildung 1
1 Heizgerät Thermo Top C / Thermo Top E
2 Flachsicherungshalter und Gebläserelais
3 Vorwahluhr
4 Abgasschalldämpfer
5 Dosierpumpe
6 Brennluftansaugleitung
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heiz- und Kühlsystemen kann
Feuer verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können
schwere oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer
Spezialausrüstung.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu reparieren,
wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die notwendigen
technischen Fähigkeiten erworben haben und die für einen sachgerechten Einbau und
Reparatur nötigen technischen Dokumentationen, Werkzeuge und Ausrüstungen nicht zur
Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch
ungeschultes Personal zurückzuführen sind.
Ident.-Nr. 90 085 90B
e1
00 0002
e1
00 0003
5
1
Schutzgebühr 10.- EUR
Einbauanleitung
RENAULT Clio
(International)
1.5 l dCi Diesel
ab Modelljahr 2001
(3-Türer / 5-Türer)
alle Ausstattungsvarianten
gültig nur für Linkslenker
Gültigkeit siehe Seite 2
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top C
Inhaltszusammenfassung für Webasto Thermo Top C
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heiz- und Kühlsystemen kann Feuer verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung.
-
Seite 2: Inhaltsverzeichnis
Thermo Top C / Thermo Top E Clio Inhaltsverzeichnis Gültigkeit Heizgerät / Einbaukit Vorwort Spezialwerkzeug Allgemeine Hinweise Vorarbeiten Einbauort Heizgerät Einbau Heizgerät Batteriekasten bearbeiten Wassereinbindung Flachsicherungshalter und Gebläserelais Vorwahluhr und Option Sommer-/Winterschalter Gebläseansteuerung Brennlufteinbindung Brennstoffeinbindung Abgasanlage Hupe einbauen Abschließende Arbeiten Bedienungshinweise für den Endkunden... -
Seite 3: Heizgerät / Einbaukit
Wasser-Heizgerät Thermo Top E - D mit Lieferumfang 668 89C Zusätzlich erforderliche Teile: Einbaukit International RENAULT Clio 1.5 dCi Thermo Top C / Thermo Top E 90 033 58D Vorwort Diese Einbauanleitung gilt für den PKW RENAULT Clio 1.5 dCi Diesel - Gültigkeit siehe Seite 2 - Modelljahr 2001 und später, wenn technische Änderungen am Fahrzeug den Einbau nicht beeinflussen und unter... -
Seite 4: Vorarbeiten
Thermo Top C / Thermo Top E Clio Vorarbeiten - Die nicht zutreffende Jahreszahl Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle anbringen Motorraum ACHTUNG Batterie abklemmen! Radio-Code bei entsprechendem Radio notieren! - Batterie ausbauen - Anbauteile am Batteriekasten lösen und Batterie- kasten ausbauen - Kühlverschlussdeckel öffnen... -
Seite 5: Einbau Heizgerät
Clio Thermo Top C / Thermo Top E Einbau Heizgerät Einbauort vorbereiten - Bohrschablone (1, 63) gemäß Abbildung am Quer- träger anlegen und Lochbilder (2, 3) übertragen ACHTUNG Beim Bohren auf dahinterliegende Bauteile und Leitungen achten! - Bohrungen (2, 3), Ø 7 mm, bohren... - Seite 6 Thermo Top C / Thermo Top E Clio Heizgerät einbauen - Kabelbaum Heizgeräts Heizgerät aufstecken - Heizgerät gemäß Abbildung in den Halter einsetzen und mit Bundmuttern (1, 2, 4) befestigen - Lose Schrauben am Halter festziehen - Lochband 2 (3) gemäß Abbildung ausrichten und festziehen - Mecanyl-Brennstoffleitung (1) mit Schlauchstück (2)
-
Seite 7: Batteriekasten Bearbeiten
Clio Thermo Top C / Thermo Top E Batteriekasten bearbeiten - Lasche (1) am Batteriekasten gemäß Abbildung 9, 10 und 11 an der vorhandenen Kontur (Pfeile) abschneiden und Schnittkanten mit Kantenschutz versehen... -
Seite 8: Wassereinbindung
Thermo Top C / Thermo Top E Clio Wassereinbindung Wasserschläuche ablängen und vorbereiten HINWEIS Alle Schlauchschellen mit 2 + 0,5 Nm festziehen! Auslaufendes Kühlwasser mit geeignetem Behälter auffangen! Wasserschläuche knickfrei verlegen! ACHTUNG Alle Schlauchschellen so positionieren, dass kein anderer Schlauch beschädigt werden kann! Im Folgenden wird eine Wassereinbindung des Heizgeräts "In Reihe"... - Seite 9 Clio Thermo Top C / Thermo Top E - Fahrzeugeigenen Wasserschlauch (2) von Motor- Wasseraustritt zum elektrischen Zuheizer ausbauen - Fahrzeugeigenen Wasserschlauch (2) an der Seite zum elektrischen Zuheizer um 30 mm kürzen - Gekürzten fahrzeugeigenen Wasserschlauch (2) gemäß Abbildung wieder auf den elektrischen...
- Seite 10 Thermo Top C / Thermo Top E Clio - 180°-Bogen vom vormontierten Schlauch A auf Motor-Wasseraustritt aufstecken, gemäß Abbildung ausrichten und mit Schlauchschelle befestigen - Vormontierten Schlauch B gemäß Abbildung zum Heizgerät verlegen, am Heizgerät-Wassereintritt aufstecken und mit Schlauchschelle befestigen...
-
Seite 11: Nur Für Fahrzeuge Mit 60 Kw-Motor
Clio Thermo Top C / Thermo Top E Nur für Fahrzeuge mit 60 KW-Motor Von dem im Lieferumfang beiliegendem Wasser- schlauch vier Schlauchstücke gemäß Abbildung ablängen (in Reihenfolge Motor-Wasseraustritt zu Wärmetauscher-Wassereintritt bezeichnet): Schlauch A - 600 mm mit 180°-Bogen (von Motor-Wasseraustritt... - Seite 12 Thermo Top C / Thermo Top E Clio - Vormontierten Schlauch D zum fahrzeugeigenen Wasserschlauch elektrischen Zuheizer verlegen und am Stutzen des Zuheizers mit Feder- bandschelle befestigen - Distanzgummi schwarz (23/1) an der Trennwand des Batteriekastens positionieren - Schlauch A und Schlauch B mit Verbindungsrohr...
-
Seite 13: Nur Für Fahrzeuge Mit 74 Kw-Motor
Clio Thermo Top C / Thermo Top E Nur für Fahrzeuge mit 74 KW-Motor Von dem im Lieferumfang beiliegendem Wasser- schlauch vier Schlauchstücke gemäß Abbildung ablängen (in Reihenfolge Motor-Wasseraustritt zu Wärmetauscher-Wassereintritt bezeichnet): Schlauch A - 600 mm mit 180°-Bogen (von Motor-Wasseraustritt... - Seite 14 Thermo Top C / Thermo Top E Clio - Vormontierten Schlauch D zum fahrzeugeigenen Wasserschlauch (1) vom elektrischen Zuheizer (2) verlegen, auf Verbindungsrohr 20 x 20 mm (29/1) aufstecken und mit Schlauchschelle befestigen - Distanzgummi schwarz (3, 30/1) gemäß Abbildung...
- Seite 15 Clio Thermo Top C / Thermo Top E - Batteriekasten (1) wieder einbauen - Schlauch A und Schlauch D mit Kabelbindern an geeigneten Stellen befestigen...
-
Seite 16: Flachsicherungshalter Und Gebläserelais
Thermo Top C / Thermo Top E Clio Flachsicherungshalter und Gebläserelais HINWEIS Bei allen Kabeldurchführungen Scheuerschutz verwenden! Kabeldurchführungen abdichten! Der Einbauort des Flachsicherungshalters und des Gebläserelais K3 ist gemäß Abbildung am Batterie- kasten hinter dem linken Scheinwerfer. Flachsicherungshalter und Gebläserelais einbauen - Gebläserelais K3 (5) an vorhandener Schraube an... -
Seite 17: Vorwahluhr Und Option Sommer-/Winterschalter
Clio Thermo Top C / Thermo Top E HINWEIS Beim Bohren auf dahinterliegende Bauteile und Leitungen achten! - Vorhandene Bohrung (38/2) in der Spritzwand auf Ø 22 mm aufbohren - Beiliegende Gummitülle einsetzen - Kabelbaum der Vorwahluhr (1) und Kabelbaum der Gebläseansteuerung (2) durch die neue Gummitülle... -
Seite 18: Gebläseansteuerung
Thermo Top C / Thermo Top E Clio Gebläseansteuerung Nur für Fahrzeuge ohne Klimaautomatik - Flachsicherung (1) für Gebläsemotor der Heizung aus dem fahrzeugeigenen Flachsicherungshalter entfernen - Adapter für Flachsicherung in fahrzeugeigenen Flachsicherungshalter an Position 1 einsetzen - Entfernte Flachsicherung (1) in den Adapter (3) einsetzen - Flachstecker und Flachsteckhülsen am Kabelbaum... - Seite 19 Clio Thermo Top C / Thermo Top E Legende zu Schaltplan Abbildung 45 Schaltplan Flachsicherung 10 A Fahrzeug Flachsicherung 5 A Webasto gn/ws Gebläserelais Webasto ge/br Klimabedienteil Fahrzeug ge/br Radio SG TT-C/E SG TT-C/E Heizgerät Thermo Top C/E Webasto Trennstelle, wegbinden und isolieren...
-
Seite 20: Brennlufteinbindung
Thermo Top C / Thermo Top E Clio Brennlufteinbindung HINWEIS Einbaulage des Brennluftansaugschalldämpfers beachten, siehe „Einbauanweisung“! - Brennluftansaugleitung (1, 48/1) mit geschlitzter Seite am Stutzen des Heizgerät-Brennlufteintritts aufstecken und mit Schlauchschelle Ø 27 mm befestigen - Brennluftansaugleitung (1) gemäß Abbildung 46 und 48 formen und verlegen - Bohrung (1), Ø... -
Seite 21: Brennstoffeinbindung
Clio Thermo Top C / Thermo Top E Brennstoffeinbindung ACHTUNG Tankverschlussdeckel des Fahrzeugs öffnen, Fahr- zeugtank belüften und Tankverschlussdeckel wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Mecanyl-Brennstoffleitungen so verlegen, dass sie gegen Steinschlag geschützt sind! An scharfen Kanten sind Mecanyl-Brennstoffleitungen und Kabelbäume mit Scheuerschutz zu versehen! - Seite 22 Thermo Top C / Thermo Top E Clio - Reststück der Mecanyl-Brennstoffleitung (3, 51/2) an der Dosierpumpe (1) ablängen und unter Verwendung von Schlauchstück (2) und Schlauch- schellen Ø 10 mm an der Saugseite der Dosier- pumpe (1) (Seite ohne Stecker) anschließen...
-
Seite 23: Hupe Einbauen
Clio Thermo Top C / Thermo Top E - Lochband 1 (1) gemäß Abbildung leicht biegen - Lochband 1 (1) mit Schraube M6 x 20 mm (4), Federring und Scheibe an der Einnietmutter (54/1) befestigen - Abgasschalldämpfer (2) mit Schraube M6 x 20 mm (3) und Bundmutter am Lochband 1 (1) befestigen - Abgasleitung (1) gemäß... -
Seite 24: Für Alle Fahrzeuge
Thermo Top C / Thermo Top E Clio - Halter 2 (2) von Hupe 2 (1) abbauen und entsorgen - Hupe 2 (2) mit vorhandener Mutter M8 an vorhandener Bohrung (58/5) des Halter 1 (1, 58/2) befestigen Für alle Fahrzeuge - Vom Kabelbaum der Dosierpumpe ein Reststück... -
Seite 25: Abschließende Arbeiten
Clio Thermo Top C / Thermo Top E Abschließende Arbeiten - Demontierte Teile in umgekehrter Reihenfolge wieder montieren - Alle Schlauchleitungen, Schlauch- und Rohrschellen sowie alle elektrischen Anschlüsse auf festen Sitz prüfen - Alle losen Leitungen mit Kabelbindern sichern - Heizgerätekomponenten mit Korrosionsschutzwachs (Tectyl ML, Bestell-Nr. 111329) einsprühen - Werkzeuge, wie z. -
Seite 26: Bedienungshinweise Für Den Endkunden
Thermo Top C / Thermo Top E Clio Bedienungshinweise für den Endkunden (Ausschneiden und der Fahrzeugbedienungs- anleitung beifügen). Vor Abstellen des Fahrzeugs sind folgende Einstellungen vorzunehmen: Nur für Fahrzeuge mit Klimaautomatik 1. Gebläseregler (1) auf Stufe „3“ 2. Temperaturregler (2) auf „MAX“... -
Seite 27: Bohrschablone Heizgerät
Clio Thermo Top C / Thermo Top E Bohrschablone Heizgerät vorne vorhandene Bohrungen... - Seite 28 Webasto AG Kraillinger Straße 5 - 82131 Stockdorf Hotline: (01805) 70 74 00 - Hotfax: (01805) 55 92 353 Printed in Germany 09/04 Druck: Steffen http://www.webasto.de...
