12 Installation av kabelhärva
Installation av kabelhärvan är avhängigt
installationens målsättning:
■ Användning av Webasto kontaktdon

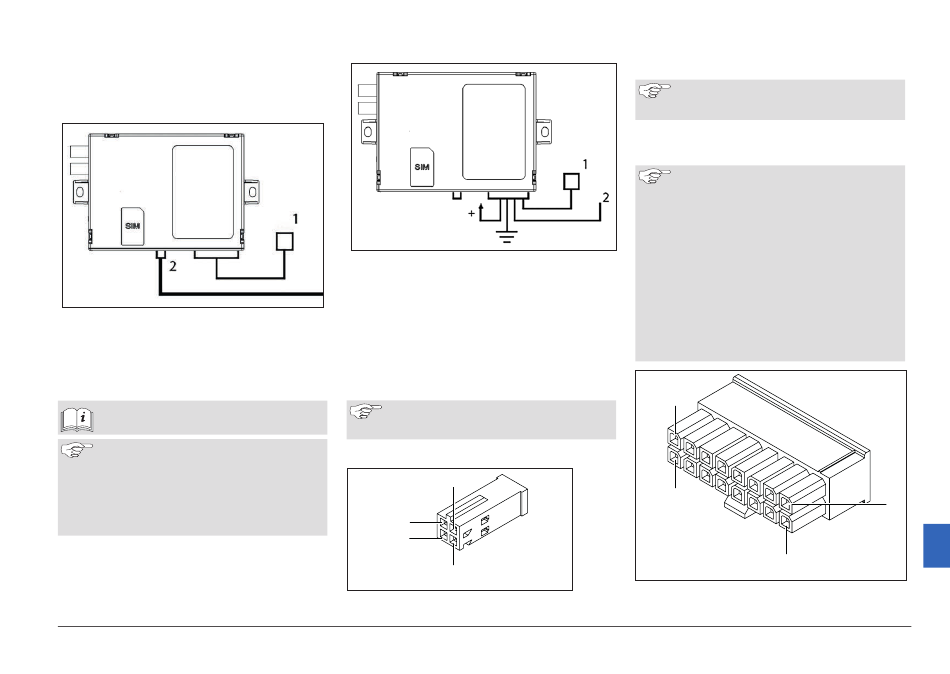

Fig.12 Värmarens kabel till startutrust-
ning
1. Tryckknapp
2. Värmarens kabel till startutrustning.
Se värmarens kabelhärva
Anslut inte ThermoConnect hu-
vudkabelhärva till spänningsförsör-
jningen och jord. ThermoConnect
får spänningsförsörjning och jord
från värmaren.
■ Anslut med ThermoConnect kablage
Fig.13 ThermoConnect med medföljande
kabelhärva
1. Tryckknapp
2. Anslut den orangefärgade W-buska-
beln från ThermoConnect kabelhärva
till den gula W-buskabeln från värma-
ren.
ThermoConnect behöver anslutas
till spänningsförsörjning och jord.
12.1 Kontaktdon
1
4
3
2
Fig.14 Webasto kontaktdon (värmare)
1: Beroende på anslutning
2: W-bus, gul eller analog, svart
Uppdatera om så erfordras
kabel-härvan från värmaren.
3: Stift 30, försörjning, röd
4: Stift 31, jord, brun
■ Kontrollera alltid värmarens
kop-plingsschema.
■ Vid anslutning av fler än ett
styrelement till en värmare:
Säkerställ att Stift 2 är anslutet
(gul ledare).
■ Om Stift 2 är anslutet till en
svart ledare är W-bus inte
tillgänglig, se på bakre
omslaget i denna manual.
8
16
9
Fig.15 ThermoConnect-huvudkontaktdon
1
11
