■ Bruk av ledningsnett ThermoConnect

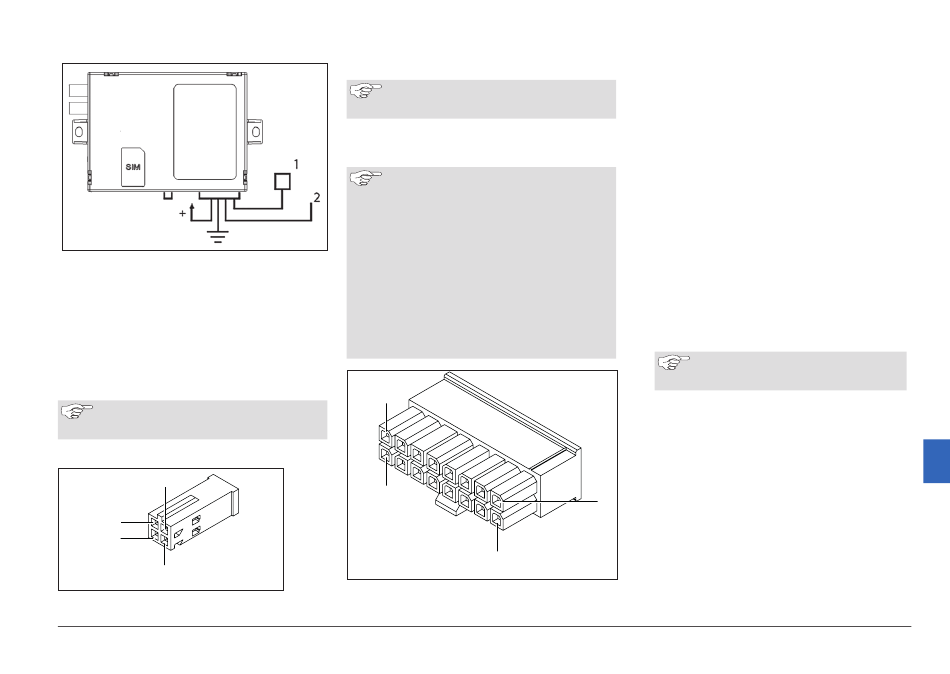

Fig.13 ThermoConnect med levert led-
ningsnett
1. Trykknapp
2. Koble den oransje W-buss-ledningen
fra ledningsnettet for ThermoConnect
til den gule W-buss-ledningen fra
varmeapparatet.
ThermoConnect trenger forsyn-
ingsspenning og godsforbindelser.
12.1 Kontakter
1
4
3
2
Fig.14 Webasto-kontakt (varmeapparat)
1: Avhengig av forbindelse
2: W-buss, gul eller analog, sort
Oppdater varmeapparatets ledn-
ingsnett ved behov, se side 17.
3: Pinne 30, forsyning, rød
4: Pinne 31, gods, brun
■ Kontroller alltid
varmeapparatets ledningsnett.
■ Hvis du vil koble mer enn ett
betjeningselement til et var-
meapparat: Forsikre deg om at
pinne 2 er tilkoblet (gul ledning).
■ Hvis pinne 2 er koblet til en sort
ledning, er ikke W-bussen
tilgjengelig, se bak på omslaget
på denne håndboken.
8
16
9
Fig.15 ThermoConnect hovedkontakt
Pinne 3, 4, 5, 15 og 16 ikke tilkoblet
1: Pinne 31, gods, brun
2: W-buss, gul
6: Trykknapp, bruk
7: Inngang 1, grå (+ 0 V...+32 V, min.
impedans 10 kΩ, status opp >5 V,
status ned < 0,5 V)
8: Inngang 2, fiolett (+ 0 V...+32 V, min.
impedans 10 kΩ, status opp >5 V,
status ned < 0,5 V)
9: Pinne 30, forsyning, rød (+ 9 V...+32
V, 5 A-sikring kreves)
10: Utgang 1, gul, (0,5 A, samme som
forsyningsspenning når kontrollert)
Pinne 10, gul, er utgangssignal,
ikke W-bussignal.
11: Utgang 2, hvit, (0,5 A, samme som
forsyningsspenning når kontrollert)
12 - 14: Trykknapp (grønn, grå, blå)
12.2 Ledningsnett for varmeapparat
W-buss: koble til gul ledning, analogt
1
varmeapparat: koble til sort ledning
(sjekk alltid koblingsskjemaet for varme-
apparatet).
