12 Johtosarjan asennus
Johtosarjan asennus riippuu asennus-
kohteesta:
■ Webasto-liittimen käyttö

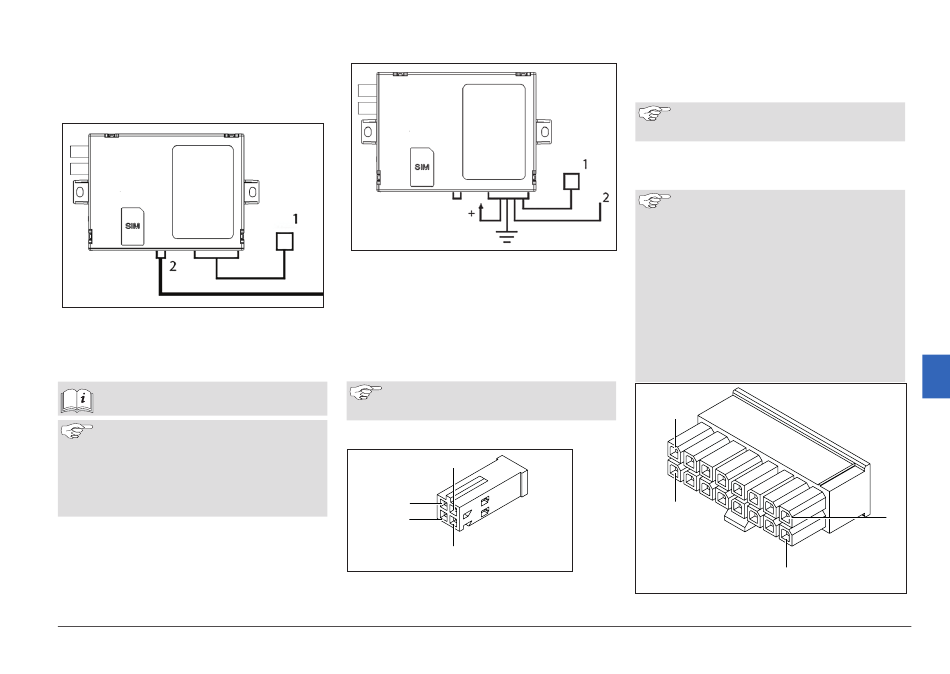

Fig.12 Käyttölaitejohdon asennus
1. Käyttöpainike
2. Webaston käyttölaitejohto.
Tarkista lämmittimen johtosarja
Älä kytke tässä tapauksessa
ThermoConnect:in johtosarjan
maa- ja käyttöjännitejohtoja.
ThermoConnect saa käyttöjännit-
teen ja maan käyttölaitejohdolta.
■ ThermoConnect:in johtosarjan käyttö:
Fig.13 ThermoConnect:in kytkentä muka-
na toimitetulla johtosarjalla
1. Käyttöpainike
2. Kytke ThermoConnect:in oranssi
W-bus-johdin lämmittimen keltaiseen
W-bus-johtimeen.
ThermoConnect:in käyttöjännite ja
maa tulee kytkeä.
12.1 Liittimet
1
4
3
2
Fig.14 Webasto-liitin (lämmitin)
1: Riippuu asennuksesta
2: W-bus, keltainen tai jänniteohjattu,
musta
Päivitä lämmittimen johtosarja tar-
vittaessa.
3: Nasta 30, käyttöjännite, punainen
4: Nasta 31, maa, ruskea
■ Tarkista aina lämmittimen kyt-
kentäkaavio.
■ Varmista, että nasta 2 (keltainen
johdin) on kytketty, mikäli läm-
mittimeen kytketään enemmän,
kuin yksi käyttölaite.
■ Mikäli nasta 2:een on kytketty
musta johdin, ei W-bus ole
saatavilla, katso tämän
ohjekirjan lopusta.
8
16
9
Fig.15 ThermoConnect:in pääliitin
1
11
