Wasser-Heizgerät
Zusatzheizung Thermo Top C
2
4
1
5
1

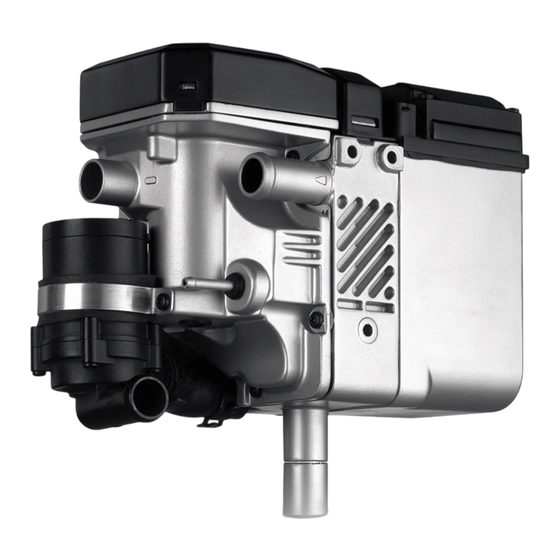

Heizgerät Thermo Top C-D
2
Flachsicherungshalter und Gebläserelais
3
Vorwahluhr
4
Abgasschalldämpfer
5
Dosierpumpe
Spezialwerkzeug
Abklemmzangen
Drehmomentschlüssel für 2,0 - 10 Nm
Einnietzange
Inhaltsverzeichnis
Ident.-Nr. 13 009 11A
Printed in Germany
3
8/2002 Druck: Steffen
e1
00 0002
Einbauanleitung
MITSUBISHI Pajero
Intercooler
Typ V20
nur für Linkslenker
ohne Tempomat
Gültigkeit siehe Seite 2
1
Fahrzeugtypen, Motortypen und Ausstattungs-
varianten, die nicht in dieser Einbauanleitung
aufgeführt sind, wurden nicht geprüft.
Ein Einbau nach dieser Einbauanleitung kann
aber möglich sein.
1
2
2
2
3
3
3
4
4
5
6
8
8
© Webasto Thermosysteme International GmbH Germany
8
9
10
11
12
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top C
Inhaltszusammenfassung für Webasto Thermo Top C
-
Seite 1: Inhaltsverzeichnis
Vorwort Option Sommer-/Winterschalter Allgemeine Hinweise Gebläseansteuerung Vorarbeiten Abschließende Arbeiten Einbauort Heizgerät Flachsicherungshalter und Gebläserelais Halter vorbereiten Einbau Heizgerät Einbindung in den Wasserkreislauf Brennstoffeinbindung Dosierpumpe Ident.-Nr. 13 009 11A Printed in Germany 8/2002 Druck: Steffen © Webasto Thermosysteme International GmbH Germany... -
Seite 2: Heizgerät / Einbaukit
Ausschluss irgendwelcher Haftungsansprüche. Je nach Version und Ausstattung des Fahrzeuges kön- nen beim Einbau Änderungen gegenüber dieser Einbauanleitung notwendig werden. In jedem Fall sind jedoch die Vorschriften der „Einbauanleitung“ und „Bedienungs- und Wartungsanweisung“ Thermo Top C zu befol- gen. Die entsprechenden Regeln der Technik sind beim Einbau einzuhalten. -
Seite 3: Allgemeine Hinweise
MITSUBISHI Pajero Thermo Top C Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- binder sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen... -
Seite 4: Flachsicherungshalter Und Gebläserelais
Thermo Top C MITSUBISHI Pajero Flachsicherungshalter und Gebläserelais - Lochbild der Befestigungsplatte des Sicherungshal- ters (3/1), des Gebläserelais (3/2) und des Masse- stützpunktes (3/3) wie in Bild 3 dargestellt auf das Radhaus übertragen - Bohrung für Sicherungshalter ø 2,5 mm und Geblä- serelais und Massestützpunkt ø... -
Seite 5: Einbau Heizgerät
MITSUBISHI Pajero Thermo Top C Einbau Heizgerät - Halter mit Heizgerät an den unteren Bohrungen (im Bild nicht sichtbar) mit Distanzmuttern 6,5x20, Schrauben M6x40, Federringen und Muttern befe- stigen. An den oberen Bohrungen (6/1) mit Distanz- muttern 6,5x30, Schrauben M6x50, Federringen, Unterlegscheiben und Muttern befestigen - Kabelbaum (7/3) für Heizgerät am Radhaus entlang... -
Seite 6: Einbindung In Den Wasserkreislauf
Thermo Top C MITSUBISHI Pajero Einbindung in den Wasserkreislauf HINWEIS: Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlwasser mit geeignetem Behälter auffangen! Wasserschläuche knickfrei verlegen! Im Folgendem wird eine Einbindung des Heizgerätes "In Reihe" (Inline) in den Kühlwasserkreislauf des... - Seite 7 MITSUBISHI Pajero Thermo Top C - Schlauchschelle am Wärmetauscher-Eintritt lösen, Schlauchbogen (13/2) zum Heizgerät drehen und Schlauchschelle wieder befestigen - In beide Schlauchenden Verbindungsrohre 20/18 mm einsetzen und mit Schlauchschellen be- festigen - Wasserschlauch (13/1, 14/1) vom Heizgerät-Was- seraustritt mit Wasserschlauch zum Fahrzeug-Wär-...
-
Seite 8: Brennstoffeinbindung
Thermo Top C MITSUBISHI Pajero Brennstoffeinbindung ACHTUNG: Brennstoffleitung so verlegen, daß sie gegen Stein- schlag geschützt ist! An scharfen Kanten Brennstoff- leitung und Kabelbaum mit Scheuerschutz versehen! HINWEIS: Auf ausreichenden Abstand zur Lenksäule achten! Mecanyl-Brennstoffleitung darf an Lenksäule nicht scheuern! -
Seite 9: Abgasanlage (Radhaus Rechts)
MITSUBISHI Pajero Thermo Top C Abgasanlage (Radhaus rechts) ACHTUNG: Bei der Verlegung der Abgasanlage auf genügend Abstand zu Schläuchen und Leitungen achten! - Distanzmutter M6x30 (19/4) mit Schraube M6x16, Scheibe und Federring am Schalldämpfer (19/2) vormontieren - Schalldämpfer (19/2) Distanzmutter Schraube M6x16, Karosseriescheibe ø... -
Seite 10: Vorwahluhr Und Option Sommer-/Winterschalter
Thermo Top C MITSUBISHI Pajero Vorwahluhr und Option Sommer-/Winterschalter ACHTUNG: Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken HINWEIS: Der dargestellte Einbauort der Vorwahluhr (21) und des Sommer-/Winterschalters (22) ist eine Empfeh- lung! Vor der Montage bitte den Einbauort mit Ihrem Kunden abstimmen - Bohrschablone für Vorwahluhr an der gewünschten... -
Seite 11: Gebläseansteuerung
MITSUBISHI Pajero Thermo Top C Gebläseansteuerung - Stecker (23/3) am Gebläsemotor abziehen - Gebläseeinbindung gemäß Schaltplan Bild 25 vor- nehmen - Leitung blau (24/1,3) ca. 50 mm vor dem Stecker trennen - Rundsteckverbindungen ancrimpen - Verbindungen gemäß Schaltplan Bild 25 herstellen - Leitung schwarz (24/5) vom Gebläserelais K3/30... -
Seite 12: Abschließende Arbeiten
- Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfüllen - Fahrzeugheizung auf "warm" und Gebläse auf Stufe 2 stellen - Webasto-Heizung einschalten, siehe "Betriebs- und Wartungsanleitung“ HINWEIS: Einbaubestätigung auf der Rückseite der beiliegenden EG-Typgenehmigung ausfüllen und dem Kunden aus- händigen!
