12 Installation af ledningsnet
Installationen af ledningsnet afhænger af
installationens formål:
■ Ved hjælp af Webasto Connector

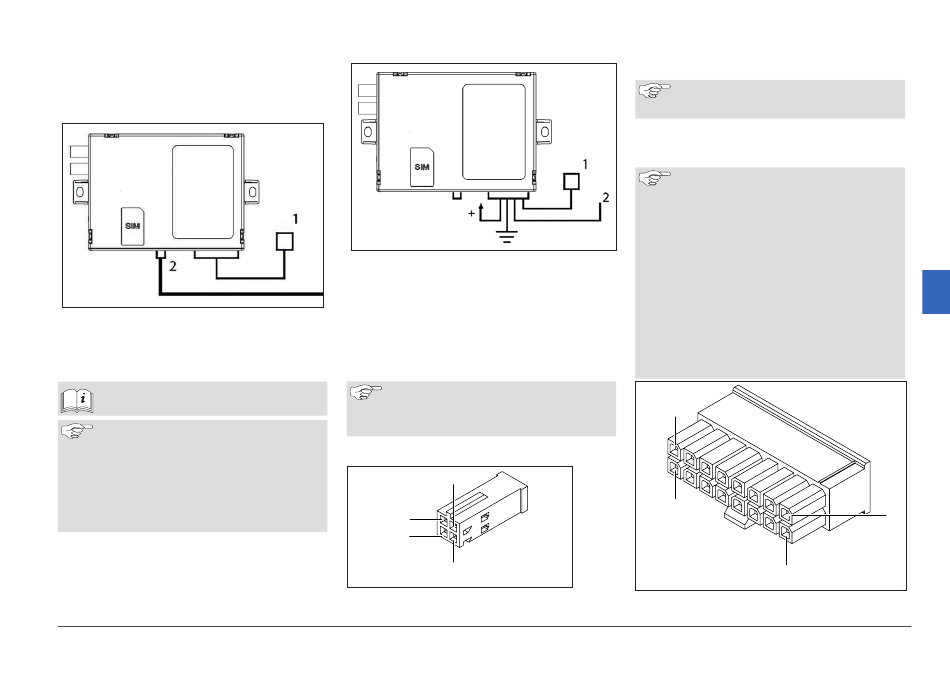

Fig.12 Styre enhedens ledningsnet
1. Startknap
2. Styre enhedens ledningsnet.
Se varmerens ledningsnet
Forbind ikke ThermoConnects
hovedledningsnet forsyn-
ingsspænding og stel.
ThermoConnect modtager forsyn-
ingsspænding og stel fra varme-
ren.
■ Brug af ledningsnet ThermoConnect
Fig.13 ThermoConnect med medfølgen-
de ledningsnet
1. Startknap
2. Forbind det orange W-bus-kabel fra
ThermoConnect ledningsnettet med
det gule W-bus-kabel fra varmeren.
ThermoConnect har brug for for-
syningsspændings- og stel-
forbindelser.
12.1 Tilslutninger
1
4
3
2
Fig.14 Webasto tilslutning (varmer)
1: Afhænger af forbindelsen
2: W-bus, gul eller analog, sort
Opdater varmerens ledningsnet
om nødvendigt.
3: stikben 30, forsyning, rød
4: stikben 31, stel, brun
■ Kontroller altid varmerens
ledn-ingsdiagram.
■ Når der forbindes mere end en
betjeningsenhed med en
varmer:
Kontroller at stikben 2 er for-
bundet (gult kabel).
■ Hvis stikben 2 er forbundet
med et sort kabel, er W-bus
ikke tilgængelig, se på
bagsiden af denne manual.
8
16
9
Fig.15 ThermoConnect hovedtilslutning
1
11
