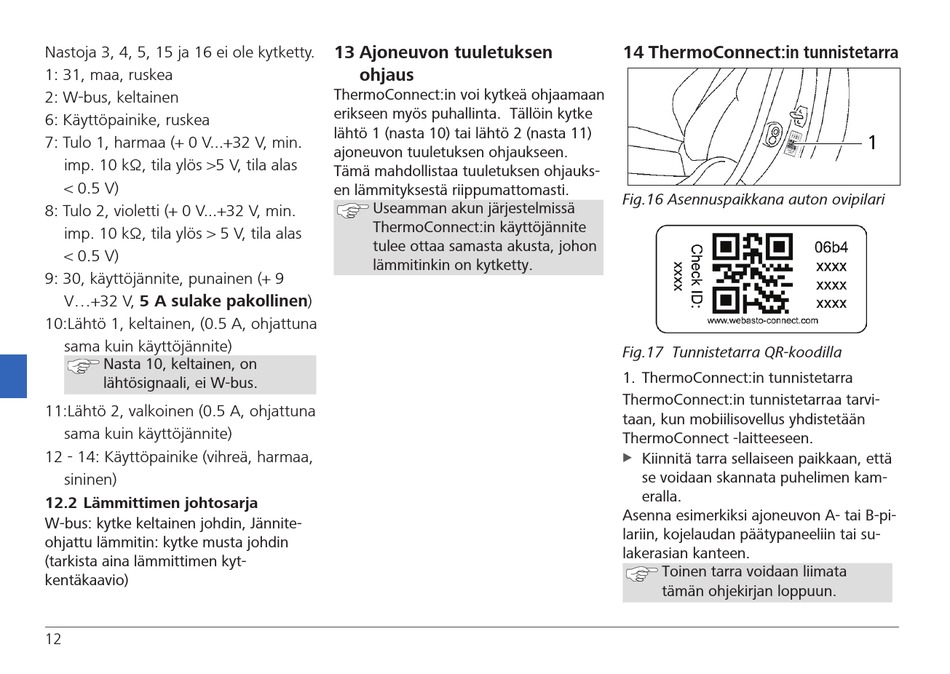

Nastoja 3, 4, 5, 15 ja 16 ei ole kytketty.
1: 31, maa, ruskea
2: W-bus, keltainen
6: Käyttöpainike, ruskea
7: Tulo 1, harmaa (+ 0 V...+32 V, min.
imp. 10 kΩ, tila ylös >5 V, tila alas
< 0.5 V)
8: Tulo 2, violetti (+ 0 V...+32 V, min.
imp. 10 kΩ, tila ylös > 5 V, tila alas
< 0.5 V)
9: 30, käyttöjännite, punainen (+ 9
V...+32 V, 5 A sulake pakollinen)
10:Lähtö 1, keltainen, (0.5 A, ohjattuna
sama kuin käyttöjännite)
Nasta 10, keltainen, on
lähtösignaali, ei W-bus.
11:Lähtö 2, valkoinen (0.5 A, ohjattuna
sama kuin käyttöjännite)
12 - 14: Käyttöpainike (vihreä, harmaa,
sininen)
12.2 Lämmittimen johtosarja
W-bus: kytke keltainen johdin, Jännite-
ohjattu lämmitin: kytke musta johdin
(tarkista aina lämmittimen kyt-
kentäkaavio)
12
13 Ajoneuvon tuuletuksen
ohjaus
ThermoConnect:in voi kytkeä ohjaamaan
erikseen myös puhallinta. Tällöin kytke
lähtö 1 (nasta 10) tai lähtö 2 (nasta 11)
ajoneuvon tuuletuksen ohjaukseen.
Tämä mahdollistaa tuuletuksen ohjauks-
en lämmityksestä riippumattomasti.
Useamman akun järjestelmissä
ThermoConnect:in käyttöjännite
tulee ottaa samasta akusta, johon
lämmitinkin on kytketty.

14 ThermoConnect:in tunnistetarra

Fig.16 Asennuspaikkana auton ovipilari
Fig.17 Tunnistetarra QR-koodilla
1. ThermoConnect:in tunnistetarra
ThermoConnect:in tunnistetarraa tarvi-
taan, kun mobiilisovellus yhdistetään
ThermoConnect -laitteeseen.
Kiinnitä tarra sellaiseen paikkaan, että
X X
se voidaan skannata puhelimen kam-
eralla.
Asenna esimerkiksi ajoneuvon A- tai B-pi-
lariin, kojelaudan päätypaneeliin tai su-
lakerasian kanteen.
Toinen tarra voidaan liimata
tämän ohjekirjan loppuun.
