Conexión eléctrica
de la válvula de
seguridad/escape
Fig G: Conectar la válvula
con el cable rojo de corriente
permanente (+) a la red de a
bordo a través de un fusible
(1 A). Conectar el cable bipo-
lar con el conector doble (58)
a la unidad de mando. Truma
proporciona como accesorio
especial un cable de prolon-
gación de 50 cm de longitud,
(Nº de art. 70070-08500).
¡Debe prestarse atención a
que el cable no se tienda so-
bre los tubos de distribución
de aire y/o las piezas con
carga de calor del aparato
(p. ej. pie del aparato)!
El cable marrón (59) se ha
previsto para el mando a
distancia de la válvula de
seguridad/escape (véanse
las instrucciones de uso –
Accesorios).
Conexión eléctrica
de 230 V
(versión especial)
La conexión eléctrica
la podrá efectuar so-
lamente un electricista (en
Alemania, según VDE 0100,
parte 721). ¡Las instrucciones
aquí impresas no son nin-
guna recomendación para
que lo inexpertos efectúen la
conexión eléctrica, sino son
informaciones adicionales
para el electricista de su
confianza!
La conexión a la red se
realiza mediante cable 3 x
1,5 mm² (p. ej. tubería flexi-
ble H05VV-F) a una caja de
distribución (no comprendido
en el volumen de suministro).
¡Tenga siempre bien en cuen-
ta una cuidada conexión con
los colores correctos!
Para los trabajos de manteni-
miento y reparación deberá
existir un seccionador de
todos los polos de la red con
una distancia de contacto de
por lo menos 3,5 mm.
Colocar la caja de distribu-
ción en las proximidades del
aparato – en el piso del vehí-
culo o en la pared – (longitud
del cable 90 cm).

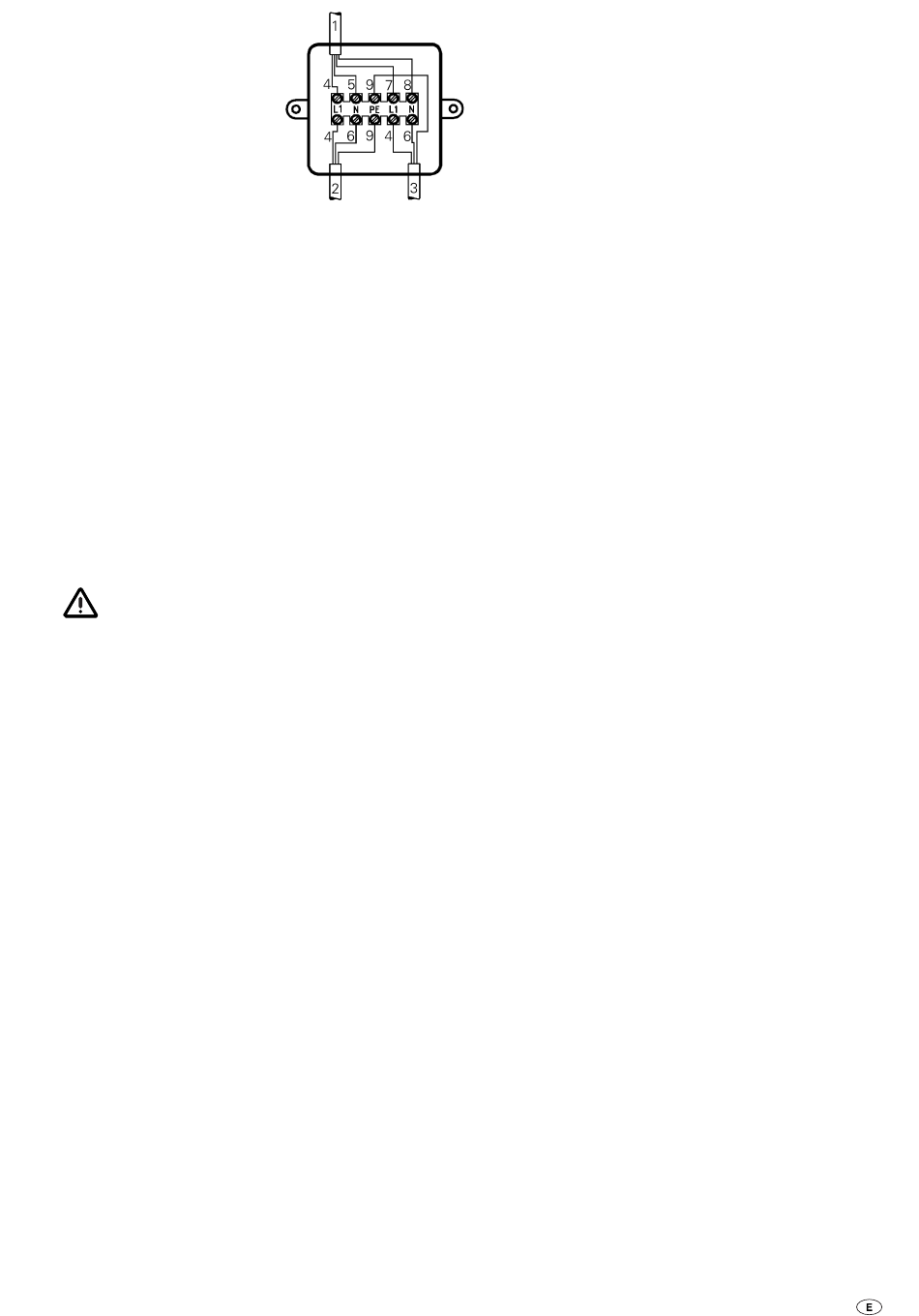

Conectar el cable de elemen-
tos de mando, el cable de
alimentación de 230 V y el
cable de manguito calefactor
según la figura.
1 = Cable de la unidad de
mando
2 = Cable de alimentación
3 x 1,5 mm²
3 = Cable de manguito
calefactor
4 = marrón
5 = verde
6 = azul
7 = amarillo
8 = blanco
9 = amarillo/verde
Todos los cables deben estar
asegurados con bridas.
Comprobación de
funcionamiento
Después del montaje debe
comprobarse la estanquei-
dad de la línea de alimenta-
ción de gas según el método
de caída de presión. Se
extenderá un certificado de
inspecciones (p. ej. en Ale-
mania, según hoja de trabajo
DVGW G 607 para vehículos,
ó G 608 para botes).
Se comprobarán a continua-
ción todas las funciones del
aparato según las instruccio-
nes de uso, especialmente
el vaciado del contenido de
agua. ¡Ningún derecho de
garantía en caso de daños
producidos por helada!
Deberán entregarse al pro-
pietario del vehículo las ins-
trucciones de uso y el
certificado de garantía
cumplimentado.
Indicaciones de
advertencia
¡La etiqueta adhesiva ama-
rilla con indicaciones de
adver tencia suministrada
con el aparato deberá ser
colocada por el montador
o el propie tario del vehículo
en un lugar bien visible del
vehículo (p. ej. en la puerta
del armario)! Solicite a Truma
otra etiqueta adhesiva en
caso de pérdida o deteriores
de la original.
33
