Raccordement
électrique 230 V
(Version spéciale)
Le branchement élec-
trique ne doit être
effectué que par un spécia-
liste (en Allemagne selon
VDE 0100, section 721). Les
instructions reproduites ci-
après sont des informations
supplémentaires destinées
au spécialiste chargé du
branchement et non une invi-
tation à l'adresse des électri-
ciens amateurs de réaliser le
branchement eux mêmes !
La connexion au réseau se
fait à l'aide d'un câble 3 x
1,5 mm² (par ex. conduite en
tuyaux souples H05VV-F) à
une boîte de distribution (non
comprise dans la livraison).
Veiller impérativement à un
branchement soigneux en
respectant les couleurs !
Pour les travaux de mainte-
nance et de réparation, il faut
prévoir côté bateau/véhicule
un dispositif sectionneur à
écartement des contacts
d'au moins 3,5 mm permet-
tant de couper tous les fils du
secteur.
Monter la boîte de jonction
au voisinage de l'appareil,
sur le plancher du véhicule
ou sur la paroi (longueur du
câble : 90 cm).

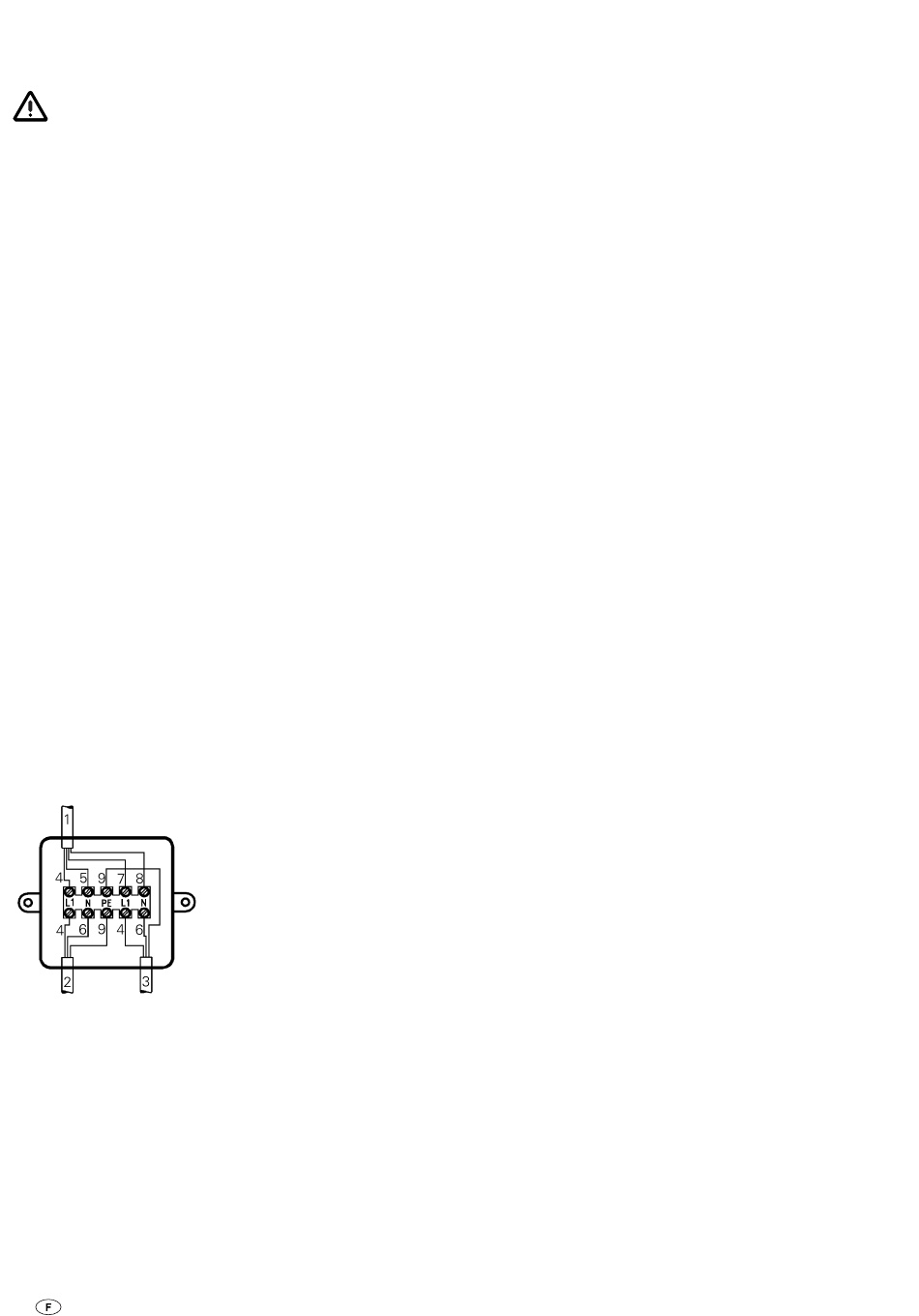

Câble de la partie de com-
mande, câble d'amenée
230 V et raccorder le câble à
manchon chauffant confor-
mément à la figure.
1 = câble de la pièce de
commande
2 = câble d'amenée
3 x 1,5 mm²
3 = manchette de chauffage
4 = marron
5 = vert
6 = bleu
7 = jaune
8 = blanc
9 = jaune/vert
Tous les câbles doivent être
fixés avec des brides de
fixation.
14
Contrôle du
fonctionnement
Après avoir effectué le mon-
tage, il faut contrôler l'étan-
chéité de la conduite d'arri-
vée de gaz, suivant la métho-
de de la chute de pression.
Il faut établir un certificat
de contrôle (conformément
à, par ex., en Allemagne, la
feuille de travail G 607 du
DVGW pour les véhicules
ou la feuille de travail G 608
pour les bateaux).
Ensuite, contrôler toutes
les fonctions de l'appareil
comme prescrit dans le
mode d'emploi, en particulier
la vidange de l'eau. Aucun
recours en garantie en cas
de dommages par le gel !
Remettre le mode d'emploi
au détenteur du véhicule
avec la carte de garantie
dûment remplie.
Plaque
d'avertissement
L'équipementier ou le déten-
teur du véhicule est tenu
d'apposer la plaque autocol-
lante jaune jointe à l'appareil
et portant les avertissements
en un endroit bien visible de
chaque utilisateur (par ex. sur
la porte de la penderie) ! Le
cas échéant, réclamer la
plaque auprès de Truma.
