7.1.1

Siemens-Standardsteuerung (P0727 = 0)

Beschreibung
Mit den Standardeinstellungen (P0727 = 0) sind die folgenden Varianten der 2-Leiter-
Steuerung verfügbar:
1. ON/OFF1 und REV.
2. ON/OFF1 und ON_REV/OFF1.
ON/OFF1 und REV
Bei dieser Methode kann der Umrichter mittels des Befehls ON/OFF1 gestartet und
angehalten und der Drehsinn des Umrichters mittels des Befehls REV geändert werden.
Diese Befehle können über die Parameter P0701 ... P0709 (und P0712, P0713 für AI, als DI
verwendet) oder über BICO-Verschaltungen beliebigen Digitaleingängen zugeordnet
werden.
Die REV-Befehle können jederzeit gegeben werden, unabhängig von der Ausgangsfrequenz
des Umrichters.
Funktion
Bei Eintreffen des Befehls ON/OFF1 lässt der Umrichter den Motor in Vorwärtsrichtung
anlaufen und bis zu dem Frequenzsollwert hochlaufen.
Wird ein REV-Befehl ausgegeben, dann läuft der Umrichter frequenzmäßig bis 0 Hz zurück
und betreibt danach den Motor in umgekehrter Richtung. Wird der REV-Befehl
zurückgenommen, dann läuft der Umrichter frequenzmäßig bis 0 Hz zurück und betreibt
dann den Motor in Vorwärtsrichtung bis zum Erreichen des Frequenzsollwertes.
Wird der Befehl ON/OFF1 zurückgenommen, dann hält der Umrichter den Motor durch
Ausführen einer OFF1-Funktion an.
Mit dem Befehl REV allein kann der Motor nicht angelassen werden.

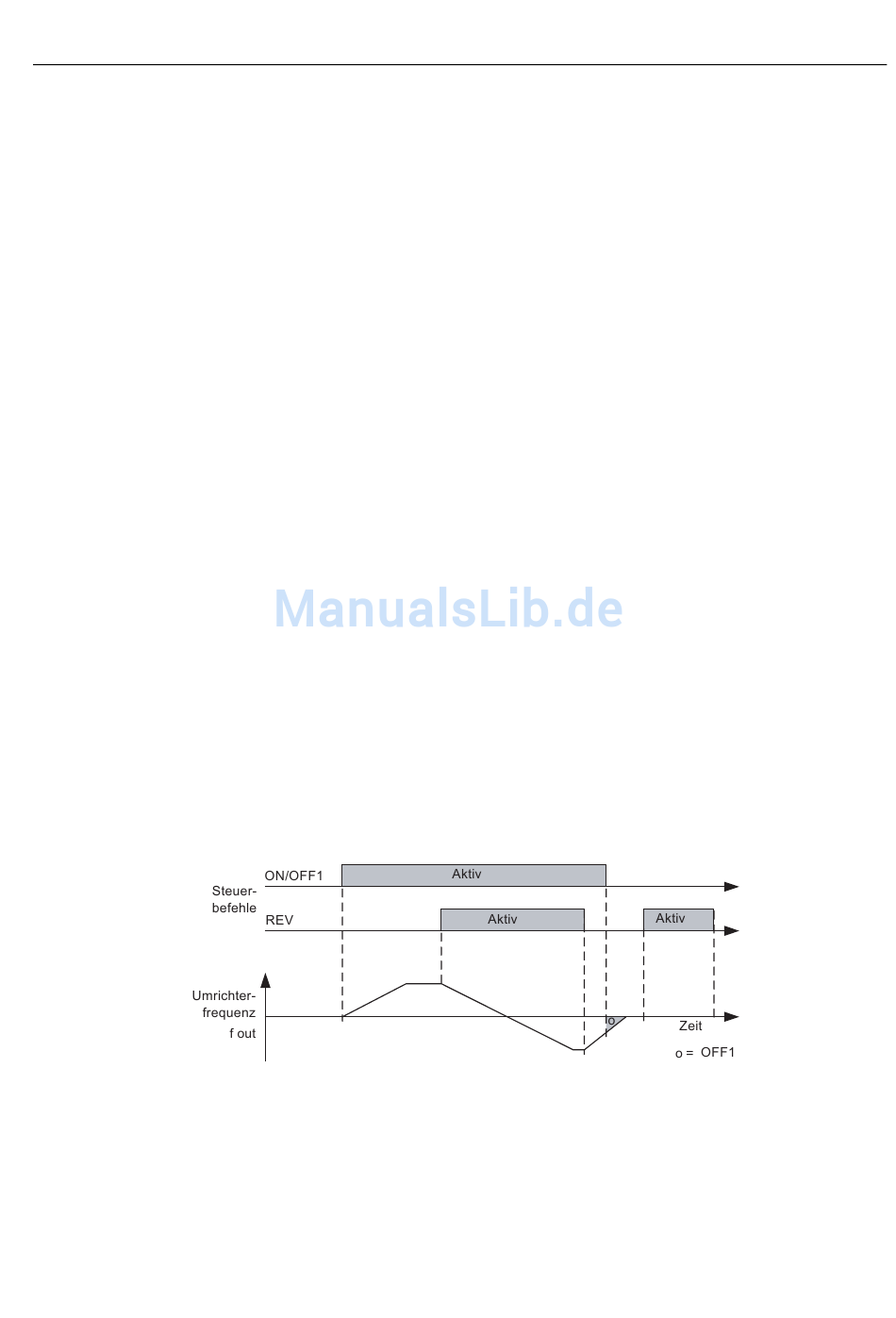

Bild 7-1
Frequenzumrichter
Funktionshandbuch, 08/2011 - FW3.2, A5E01137279A AD
Siemens-Standardsteuerung mit (ON/OFF1 und REV)
Nur bei Umrichtern G120 vorhandene Funktionen
7.1 2-/3-Leiter-Steuerung
155
