Kapitel 5 – Betrieb
5.
Hauptdisplay – Auf dem findet der Bediener die folgenden Anzeigen: aktueller
Betriebsmodus, Alarmstatus, Batterieladezustand, überwachte Parameter und
eine Grafik von Druck/Zeit-Werten. Für dieses Display stehen aktive
Bedienelemente zur Anpassung zur Verfügung.
6.
Überwachte Parameter Display – Auf dieses Display wird durch Drücken der
Display Wechseln Taste zugegriffen. Das überwachte Parameter Display zeigt
Messwerte und Bedienelementeinstellungen an. Über dieses Display können
Anpassungen der Bedienelemente vorgenommen werden, die für den aktuellen
Modus aktiv sind. Drücken Sie für die Rückkehr zum Hauptdisplay noch einmal auf
die Displaytaste.
675-101-102 Rev. M

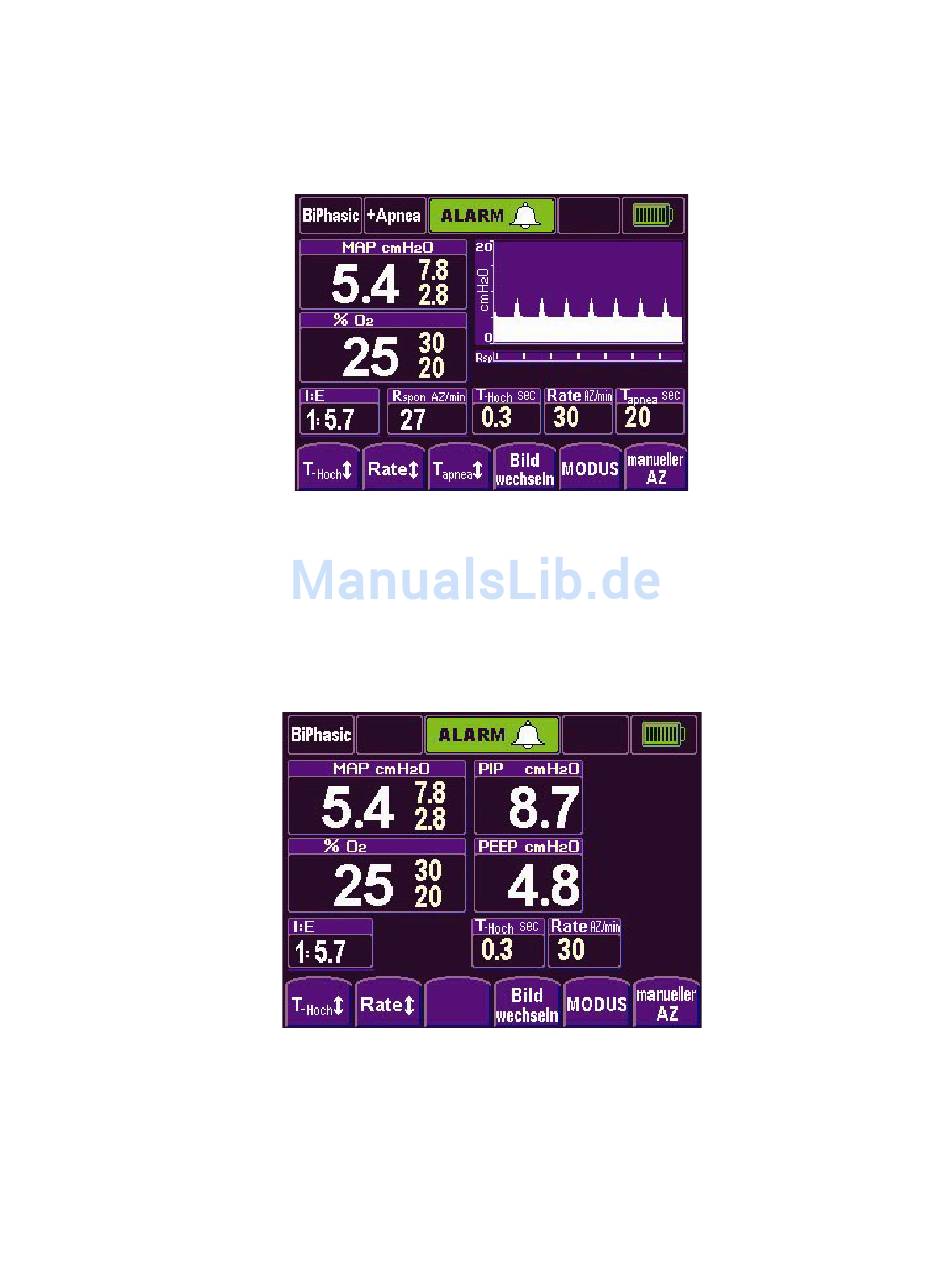

Abbildung 12 – Hauptdisplay
Abbildung 13 – Überwachte Parameter Display
31
