Benutzerschnittstellen-Display
Displays
1.
Einrichtungsdisplay – Das Einrichtungsdisplay fordert den Benutzer auf, die
Einstellungen für die Bezugslinien-Druckebenen (NCPAP / Pres Low), % O
Druckbereichbedienelemente (Pres High) sowie die Verbindung mit der Messwandler-
Schnittstelle (XDCR) an den Treiber zu bestätigen.
Drehen Sie den NCPAP / Pres Low Flow-Messer gegen den Uhrzeigersinn, um das
Bedienelement für die erforderliche Flussrate zu erhöhen und im Uhrzeigersinn, um sie
zu reduzieren. Drücken Sie das zugehörige blinkende Symbol zur Bestätigung. Das
Symbol ändert sich in einen Kontrollhaken und die nächste Taste blinkt.
Stellen Sie den % O
zur Bestätigung. Das Symbol ändert sich in einen Kontrollhaken und die nächste Taste
blinkt.
Stellen Sie den Pres High Flow-Messer wie gewünscht für die Versorgung von BiPhasic,
BiPhasic tr oder manueller Atmung ein, indem Sie ihn zur Erhöhung des Flusses gegen
den Uhrzeigersinn und zur Reduzierung im Uhrzeigersinn drehen. Drücken Sie die
zugehörige blinkende Taste zur Bestätigung. Das Symbol ändert sich in einen
Kontrollhaken und die nächste Taste blinkt.
Wenn die Überwachung der Atemfrequenz erwünscht ist, bringen Sie die Messwandler-
Schnittstelle und den abdominalen Sensor an. Anleitungen zum Anbringen des
abdominalen Respirationssensors finden Sie in Kapitel 4. Drücken Sie die blinkende
Taste zur Bestätigung.
Wenn ein Alarm als Ergebnis einer der Einstellungen aktiviert wurde, zeigt die Taste ein
blinkendes „X" an. Die Alarmbedingungen müssen zurückgesetzt und alle Einstellungen
mit einem grünen Kontrollhaken bestätigt werden, bevor andere Displays eingegeben
werden können.

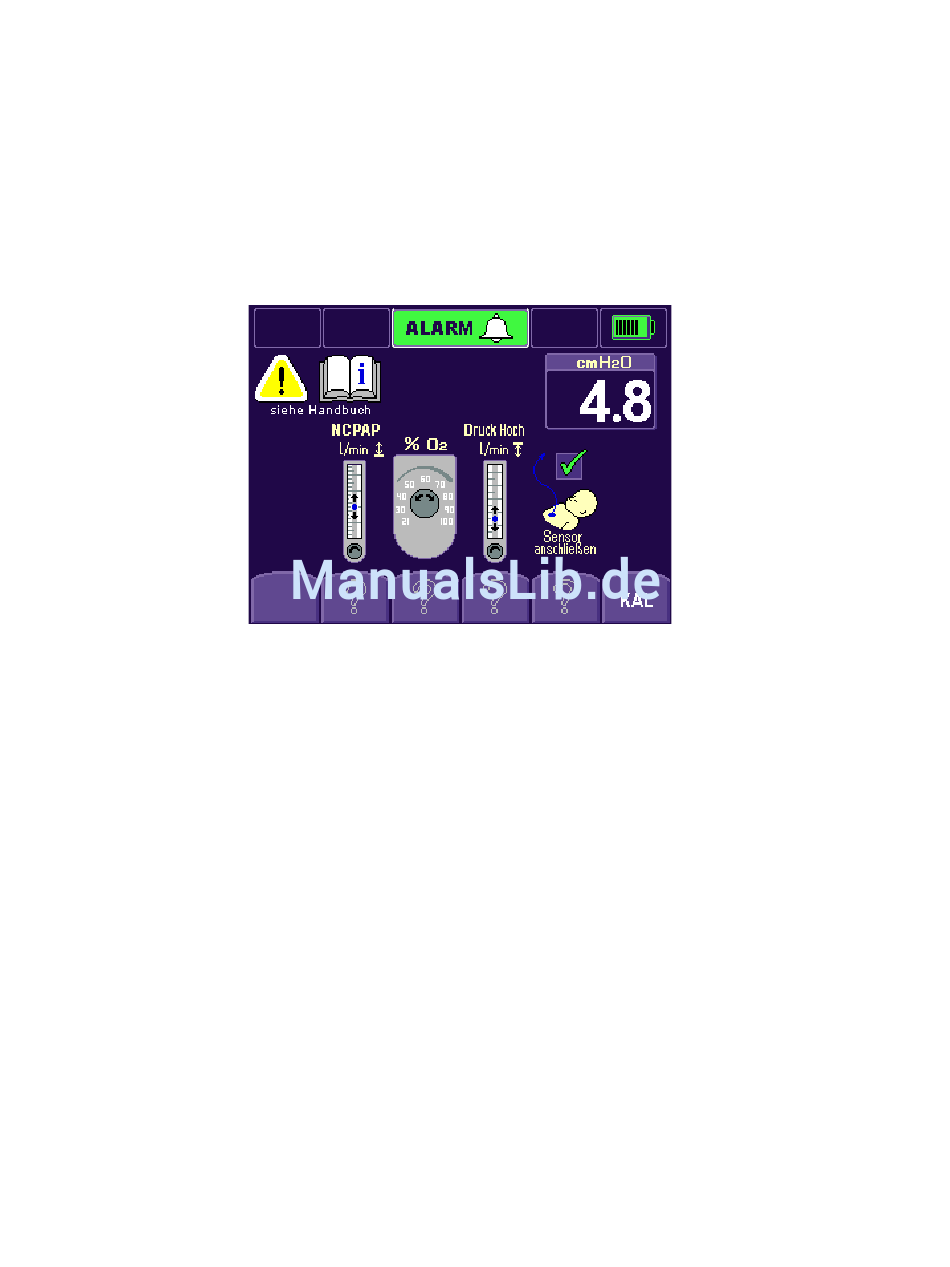

Abbildung 8 – Einrichtungsdisplay
wie angeordnet ein. Drücken Sie die zugehörige blinkende Taste
2
Kapitel 5 – Betrieb
, obere
2
675-101-102 Rev. M
