Typ 8045
BedienungundFunktion
hysterese-Betriebsweise
Umschaltung des Ausgangs sobald eine Schwelle erreicht wird:
• Bei zunehmendem Durchfluss erfolgt der Zustandswechsel des Ausgangs, wenn die X+ Schwelle erreicht wird.
• Bei abnehmendem Durchfluss erfolgt der Zustandswechsel des Ausgangs, wenn die X– Schwelle erreicht wird.
Nicht invertiert
Kontakt
ON
OFF
X– X+
X– = niedrigre Schaltschwelle des Transistors oder des Relais (1–, 2– oder 3–)
X+ = hohe Schaltschwelle des Transistors oder des Relais (1+, 2+ oder 3+)
Fenster-Betriebsweise: Der Zustandswechsel erfolgt, wenn eine der Schwellen (X– oder X+) erreicht wird.
Kontakt
ON
OFF
X–
X– = niedrigre Schaltschwelle des Transistors oder des Relais (1–, 2– oder 3–)
X+ = hohe Schaltschwelle des Transistors oder des Relais (1+, 2+ oder 3+)

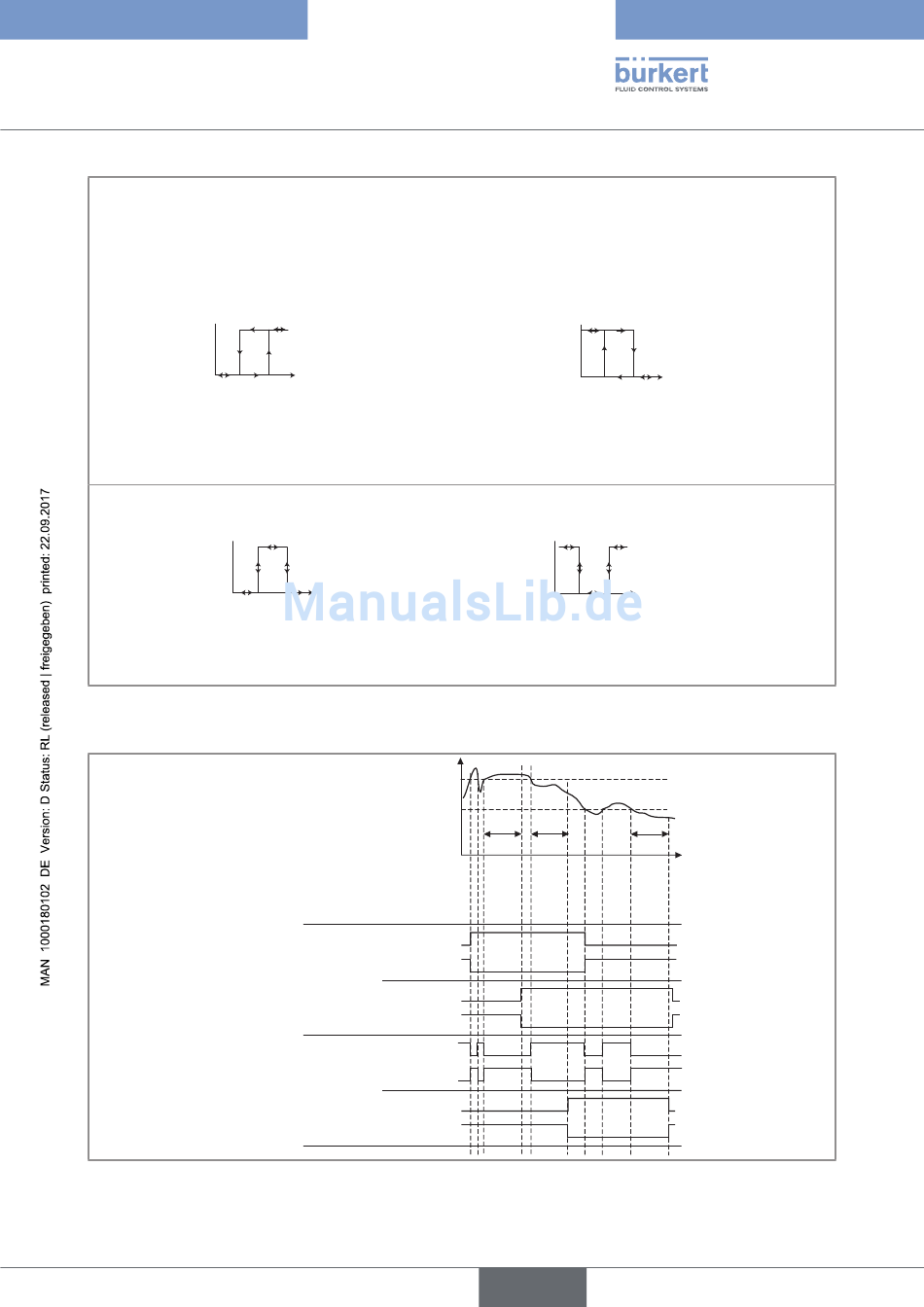

Bild 32: Hysterese- oder Fenster-Betriebsweise
hysterese-Betriebsweise
Fenster-Betriebsweise
Bild 33: Betriebsbeispiel des Transistorausgangs mit Schaltschwellen
Durchfluss
Nicht invertiert
Durchfluss
X+
Durchfluss
Hohe Schaltschwelle
Niedrige Schaltschwelle
DO
ON
Nicht invertiert
OFF
ON
Verz. = 0 s
Invertiert
OFF
ON
Nicht invertiert
OFF
Verz. = 2 s
ON
Invertiert
OFF
ON
Nicht invertiert
OFF
ON
Verz. = 0 s
Invertiert
OFF
ON
Nicht invertiert
OFF
Verz. = 2 s
ON
Invertiert
OFF
Invertiert
Kontakt
ON
Durchfluss
OFF
X– X+
Invertiert
Kontakt
ON
Durchfluss
OFF
X– X+
2 s 2 s 2 s
